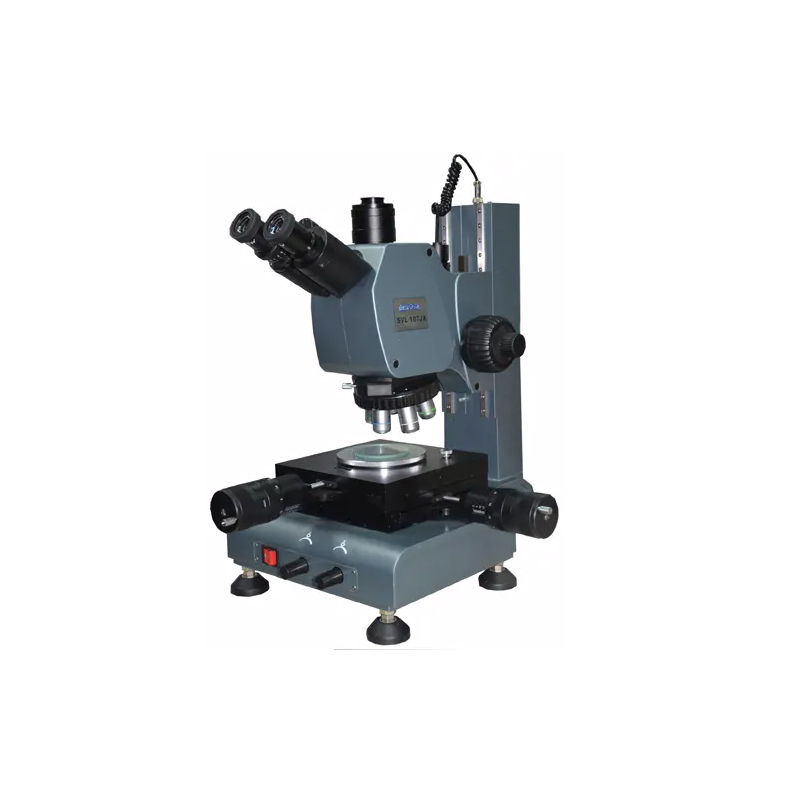

彼爱姆(BM) 精密测量显微镜 BM-107JE

品牌名称:彼爱姆

产品型号:BM-107JE

产品规格
产品介绍
BM-107JE型测量显微镜是一种小型二维数显测量的计量仪器,仪器主要采用透、反射照明方式,通过观察和数显系统对精密件的几何量(长度、角度)进行观察、分析、测量。特别适用于大规模集成电路线宽、小型零件(如钟表零件)及其他精密件几何参数的测量。 仪器可以连接CCD进行影像测量。仪器体积小、重量轻、可广泛应用于计量室、生产作业线以及科学研究部门。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

用途

BM-107JE型测量显微镜是一种小型二维数显测量的计量仪器,仪器主要采用透、反射照明方式,通过观察和数显系统对精密件的几何量(长度、角度)进行观察、分析、测量。特别适用于大规模集成电路线宽、小型零件(如钟表零件)及其他精密件几何参数的测量。 仪器可以连接CCD进行影像测量。仪器体积小、重量轻、可广泛应用于计量室、生产作业线以及科学研究部门。



技术规格

光学系统

无限远正像光学系统

观察方式

目镜筒

1、30°铰链式三目头(48mm-75mm)
  2、0.3XCCD适配镜

光学方式

透射、反射

物镜参数

倍率

5X

10X

20X

50X

视场直径(mm)

34

17

8.5

3.5

工作距离(mm)

14.47

16.01

10.5

5.1

目镜参数

WF10X/Φ22mm

WF10X/Φ20mm带0.1mm十字分划板

测量范围

工作台测量范围:50×50mm


圆工作台角度测量范围:0°~360°

分度值

X,Y方向分度值:0.001mm


圆工作台游标分度值:5′

测量精度

仪器示值误差±(4+L/25)μm, L-被测件长度mm

调焦装置

粗微动同轴调焦行程:150mm,微m动格值:0.002mm

照明装置

反射照明:柯勒照明, LED(3W), AC100V-240V

透射照明:LED(3W), AC100V-240V

仪器主要尺寸

工作台:200×200mm,测量工作台直径120mm ,
  玻璃工作台直径75mm

选购件

无限远长工作距离物镜:80X(WD=2.76mm)、

100X(WD=3.1mm)

2、日本三丰Mitutoyo 数显测微手轮 分辨率0.001mm 公英制转换

3、Z向辅助测量装置

4、二维测量软件
