用途

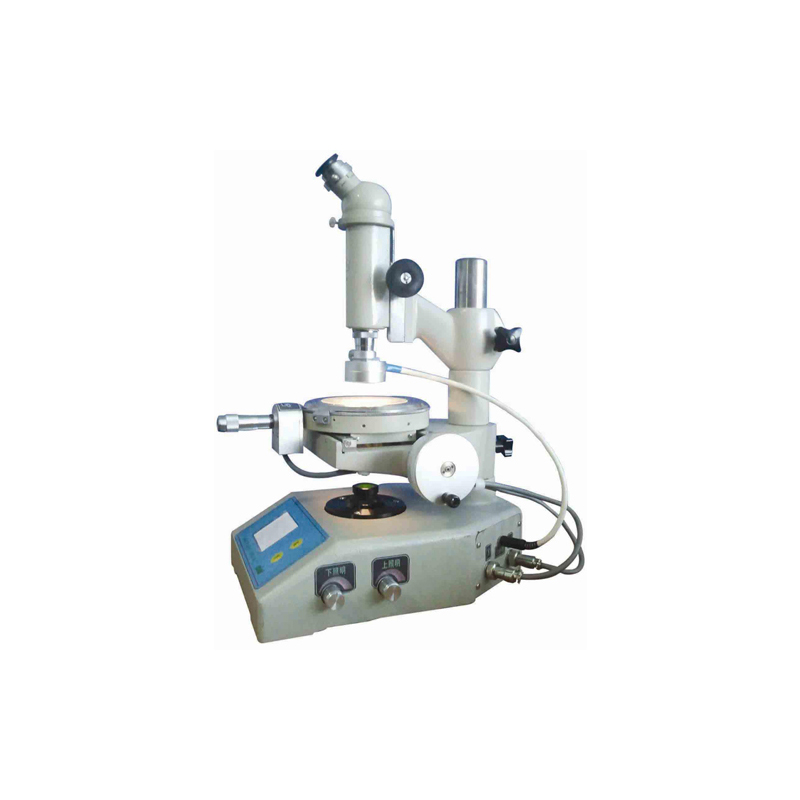

15JF测量显微镜(数显型)是光学计量仪器之一种,它的结构简单,采用3”TFT显示屏直读,操作方便,适用范围极广,主要用途如下:
1. 直角坐标中测定长度,例如测定孔距,基面距离,刻线宽度,键槽宽度,狭缝宽度,通孔外圆直径等等。
2. 转动度盘测定角度,例如对刻度盘、样板、量规、钻孔模块及几何形状复杂的零件进行角度测量。
3. 用作观察显微镜,以比较法检查工作表面光洁度,鉴定冶金工业的矿石标本。鉴定印刷照相制版,检验纺织纤维等等。
技术规格
1、光学系统规格
物 镜 | 目 镜 | 显微镜 放大倍数 | 工作距离 (mm) | 视场直径(mm) | ||
放大倍数 | 焦距 (mm) | 放大倍数 | 焦距 (mm) | |||
2.5×/0.08 | 43.40 | 10 带分划板 | 25.00 | 25× | 58.84 | 5.6 |
10×/0.25 | 17.13 | 100× | 7.81 | 1.4 |
2、测量工作台读数装置主要规格:
采用LED上下可调光源,X、Y测量结果均采用3”TFT显示屏直读,公英制转换
X轴移动测量范围:50mm
Y轴移动测量范围:13mm
数显分辨率:0.001mm
测量台转动范围:不限
测量台刻度盘分度范围:0°~360°
测量台刻度盘之分度值:1°
测量台刻度盘游读数示值:6′
测量地点温度(20°C±3°C)
测量精度:仪器值误差±(5+L/15)um
[注:L—被测件长度(mm)]
3、主要尺寸
测量台与物镜间之最大距离:80mm
测量工作台直径:120mm
选购件
1、计算机成像系统:CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)
2、数码相机系统 :数码相机、90度数码适配镜、转接器
3、数码摄像机系统:便携式数码摄像机、数码图像适配镜(摄像型)、转接环
4、数字CMOS摄像机:(130万/300万/500万/1000万)、MCL-Z适配镜
仪器成套性
序 号 | 名称 | 单位 | 数量 |
l | 主机 | 台 | 1 |
2 | 物镜2.5X | 只 | 1 |
3 | 物镜10X | 只 | 1 |
4 | 光源:上下LED照明 | 只 | 各1 |
5 | 产品使用说明书 | 份 | 1 |
6 | 产品合格证明 | 份 | 1 |
7 | 产品保修卡 | 份 | 1 |
