用途

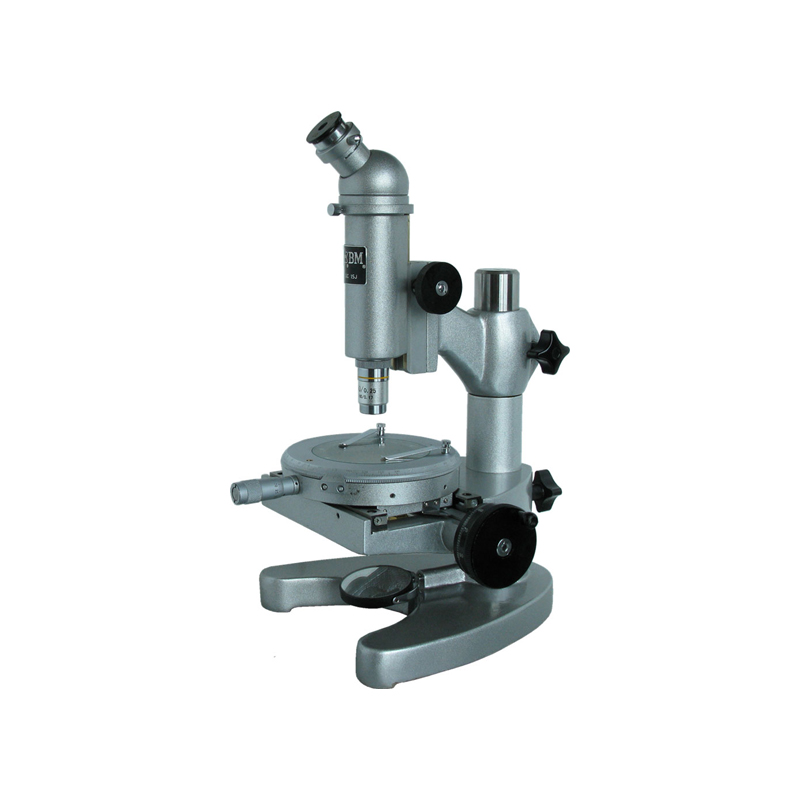

15J测量显微镜是光学计量仪器之一种,它的结构简单,操作方便,适用范围极广,主要用途如下:
1.直角坐标中测定长度,例如测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径等等。
2.转动度盘测定角度,例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。
3.用作观察,以比较法检查工作表面粗糙度,鉴定冶金工业的矿石标本,检定印刷照相制版,检验纺织纤维等等。
技术规格
1.光学系统规格
物 镜 | 目 镜 | 显微镜 | 工作距离 (mm) | 视场直径(mm) | ||
放大倍数 | 焦距 (mm) | 放大倍数 | 焦距 (mm) | |||
2.5X/0.08 | 43.40 | 10X | 25.00 | 25X | 58.84 | 5.6 |
10X/0.25 | 17.13 | 100X | 7.81 | 1.4 |
2.测量工作台读数装置主要规格
X轴移动测量范围:50mm
Y轴移动测量范围:13mm
测微器分度值:0.01mm
测量台转动范围:不限
测量台刻度盘分度范围:0°~360°
测量台刻度盘之分度值:1°
测量台刻度盘游读数示值:6′
3.测量精度:
仪器示值误差:±(4+L/15 )um
仪器示值误差:包括测量误差与仪器系统误差。
注:测量地点温度变化(20±3)℃
L-被测件长度(mm)
4.仪器之主要尺寸:
测量台与物镜间之最大距离:80mm
测量工作台直径:120mm
仪器成套性
序 号 | 名称 | 单位 | 数量 |
1 | 主机 | 台 | 1 |
2 | 物镜2.5× | 只 | 1 |
3 | 物镜10× | 只 | 1 |
4 | 产品使用说明书 | 份 | 1 |
5 | 产品合格证明 | 份 | 1 |
6 | 产品保修卡 | 份 | 1 |
