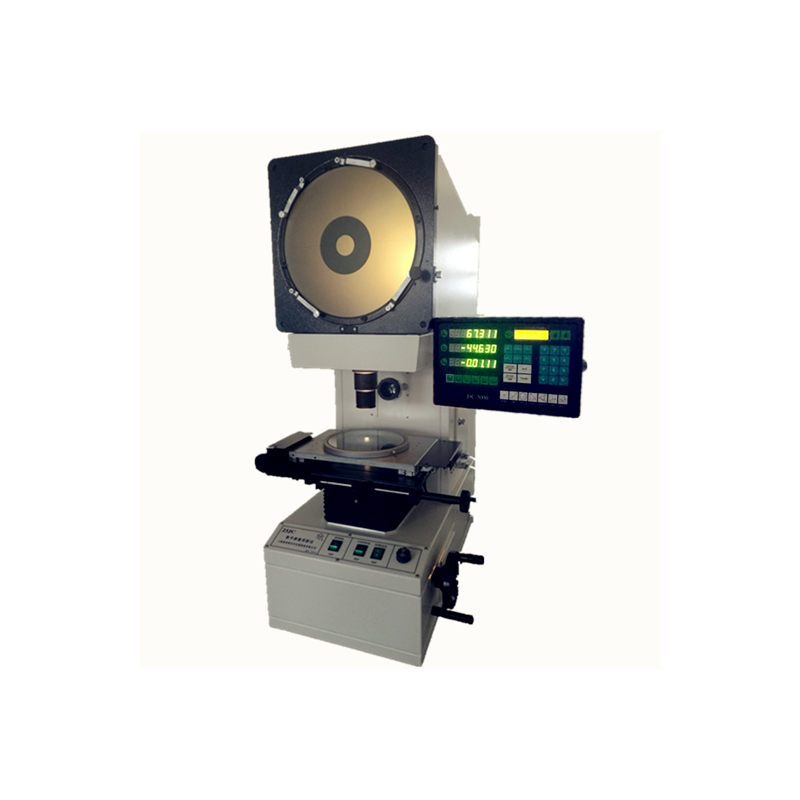

彼爱姆（BM）测量投影仪 23JC 1505-宜器服务网

产品介绍

23JC 1505台式投影仪为轻型测量投影仪，结构紧凑、功能多，成像清晰，操作方便。
投影仪作为非接触式测量仪器，可以避免测量力对精度的影响。照明系统和各倍率物镜均采用远心光路，可使照明均匀，消除调焦误差带来的测量误差。
仪器主要对被测零件进行透射式轮廓测量，带有反射照明系统的物镜可检侧物体的表面情况和形状、位置尺寸。在透射光照明下，轮廓测量误差小干0.08％；测量示值误差可达（3+L/75）um，L为被测量长度（单位：mm）。
投影仪作为测量仪器，能**率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。广泛用干机械、仪表、电子、轻工等行业，院校、研究所以及计量检定部门。

资料下载

索取PDF产品资料

渠道商

深圳市乐买宜电子有限公司

地址：广东省.深圳市获取报价

产品详情

用途

23JC 1505台式投影仪为轻型测量投影仪，结构紧凑、功能多，成像清晰，操作方便。

投影仪作为非接触式测量仪器，可以避免测量力对精度的影响。照明系统和各倍率物镜均采用远心光路，可使照明均匀，消除调焦误差带来的测量误差。

仪器主要对被测零件进行透射式轮廓测量，带有反射照明系统的物镜可检侧物体的表面情况和形状、位置尺寸。在透射光照明下，轮廓测量误差小干0.08％；测量示值误差可达（3+L/75）um，L为被测量长度（单位：mm）。

投影仪作为测量仪器，能**率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。广泛用干机械、仪表、电子、轻工等行业，院校、研究所以及计量检定部门。

技术指标

1、物镜

放大倍数	10X(标配）	20X（选购）	50X（选购）	100X选购
物方线视场mm	φ30	φ15	φ6	φ3
物方工作距mm	85.25	81.94	16.99	16.35
反射方式	外反射	外反射	内反射	内反射

2、物镜调焦行程：70mm

3、投影屏：φ308mm,使用范围：>φ300（刻有米字线）

投影屏旋转范围：0～360º

旋转角度数显解析度：1‵或 0.01°

4、工作台：

金属台尺寸：320X220mm

工作玻璃台尺寸：φ190mm

X，Y坐标行程：150mmX50mm 带φ180mm旋转载物台，数显分辨率：0.001mm

X，Y座标数显解析度：0.001°

5、照明系统：透射与反射照明光源均为24V/150W卤钨灯

6、冷却方式：强制风冷（3只轴流风扇）

7、电源：220V（AC），50/60HZ，总功率：350W

8、外形尺寸：730×400×1120mm

8、仪器重量：约160kg
