BM-56XBD-C

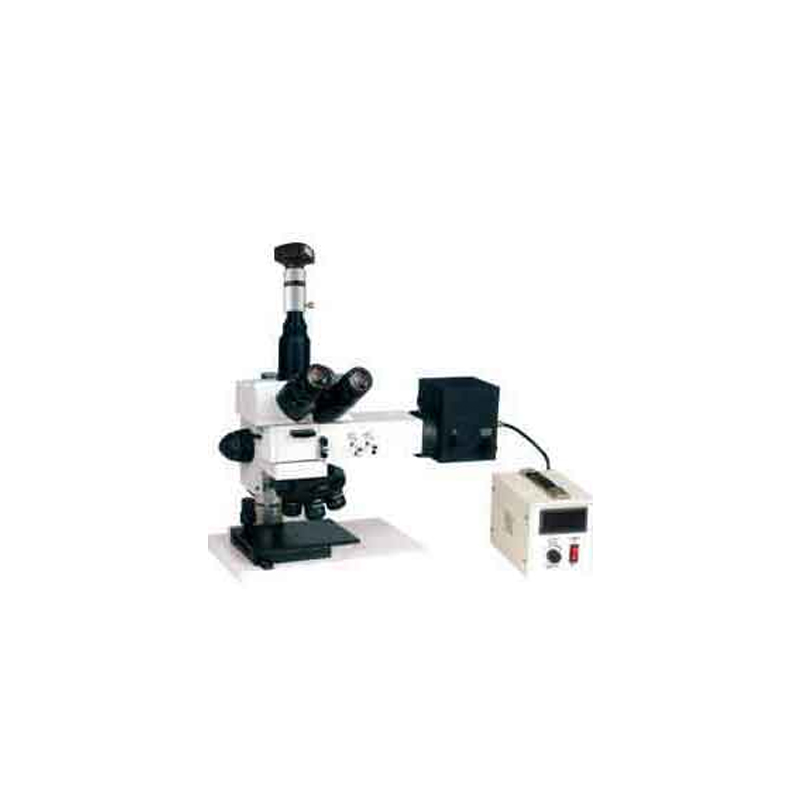

彼爱姆(BM) 工业检测显微镜 BM-56XBD C

品牌名称:彼爱姆

产品型号:BM-56XBD C

产品规格
产品介绍
BM-56XBD C 电脑工业检测显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的。作为**正置金相显微镜用户在使用时能够体验其超强性能,可广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测,可观察软厚的标本。稳定、高品质的光学系统使成像更清晰,衬度更好。符合人机工程学要求的设计,使您在工作中感到舒适和放松。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

用途

BM-56XBD C 电脑工业检测显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的。作为**正置金相显微镜用户在使用时能够体验其超强性能,可广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测,可观察软厚的标本。稳定、高品质的光学系统使成像更清晰,衬度更好。符合人机工程学要求的设计,使您在工作中感到舒适和放松。



技术规格

1、目镜:

类 别

放 大 倍 数

目视场直径(mm)

超宽视场
  平场目镜

10X

Φ25

目镜
  (带0.1mm十字分划板)

10X

Φ20

2、物镜:

类 别

放大倍数

数值孔径N.A(mm)

系 统

工作距离(mm)

平场无限远
  长工作距离
  明暗场物镜

5X

0.10

29.4

10X

0.25

16.0

20X

0.40

10.6

40X

0.60

5.40

3、显微镜的总放大倍率:

物 镜

目 镜

镜筒系数

总放大倍数

5X

10X

1X

50X

10X

100X

20X

200X

40X

400X

4、观察头:30° 铰链式三目

5、机械筒长:无限远系统(∞)

6、放大倍数:50X-400X

(显微镜的总放大倍率:显微镜的总放大倍率=物镜倍率×镜筒系数倍率×目镜倍率)

7、转换器:带DIC插孔五孔转换器

8、瞳距调节范围:50-75mm

9、双层移动平台:

(1)平台尺寸:190mmX140mm

(2)移动范围:50×40mm

10、调焦机构:粗、微动同轴调焦,采用齿轮齿条传动机构,微动格值0.002mm

11、偏光装置:检偏器可360度转动,起偏器、检偏镜均可移出光路

12、滤色片:插板式滤色片(蓝、绿、中性)

13、照明系统:带孔径光栏和视场光栏,12V50W卤素灯,AC85V-230V,亮度可调节

14、检测工具:0.01mm测微尺

15、计算机成像系统:CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口,(电脑自购)



选购

1、 二维测量软件

2、 专业金相图像分析软件

3、 卤素灯12V100W

4、 测微目镜

5、 平场无限远长工作距离明/ 暗场物镜:50X、80X、100X

6、 精密载物台:X-Y行程25 mmX25 mm,,移动精度<5 um,数显手轮*小值:0.1um,360°旋转度盘

7、 DIC:10X、20X、40X、100X

8、 压平机
