BM-54XBD-S

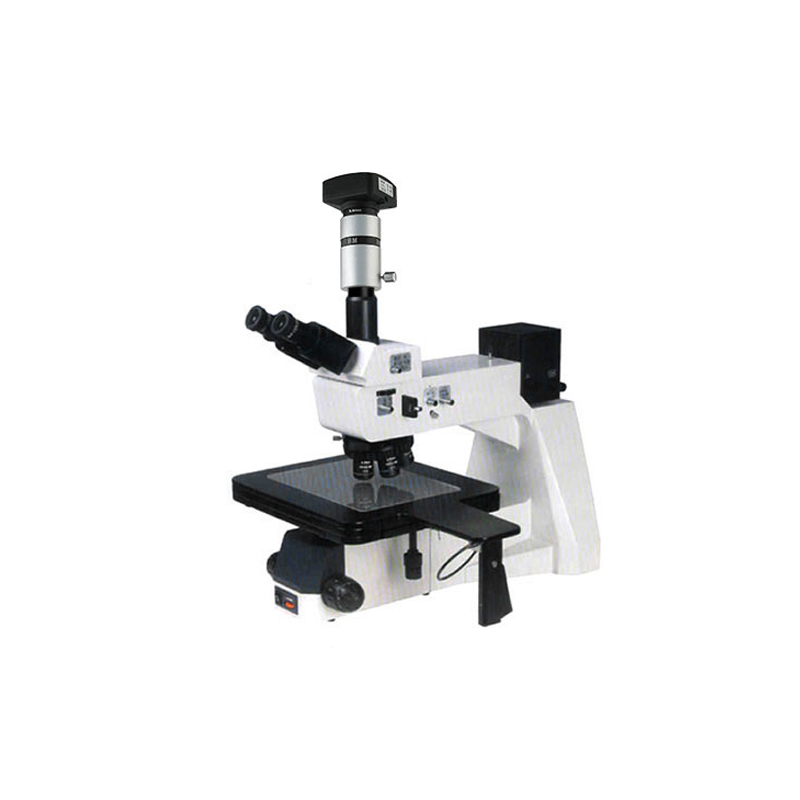

彼爱姆(BM) 工业检测显微镜 BM-54XBD S

品牌名称:彼爱姆

产品型号:BM-54XBD S

产品规格
产品介绍
BM-54XBD S 数码工业检测显微镜配有大移动范围的载物台、落射照明器、平场无限远长工作距离明暗物镜、大视野目镜、图像清晰、衬度好。是针对半导体工业、硅片制造业、电子信息产业、冶金工业开发的,作为**工业显微镜使用。可进行明暗场观察、落射偏光、DIC观察,广泛用于工厂、研究机构、高等院校对硅片、电路基板、FPD、精密模具的检测分析。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

用途

BM-54XBD S 数码工业检测显微镜配有大移动范围的载物台、落射照明器、平场无限远长工作距离明暗物镜、大视野目镜、图像清晰、衬度好。是针对半导体工业、硅片制造业、电子信息产业、冶金工业开发的,作为**工业显微镜使用。可进行明暗场观察、落射偏光、DIC观察,广泛用于工厂、研究机构、高等院校对硅片、电路基板、FPD、精密模具的检测分析。



特点

1、采用了UIS高分辨率、长工作距离无限光路校正系统的物镜成像技术

2、拓展了物镜的复用技术,无限远物镜与所有观察法相兼容包括明暗视野法、偏光法,并在每一观察法中均提供高清晰的图像质量

3、采用非球面Kohler照明,增加观察亮度

4、WF10X(Φ25mm)超大视野目镜,长工作距离明暗场金相物镜

5、可插DIC微分干涉装置的转换器



技术规格

1、目镜:

放 大 倍 数

目视场直径(mm)

超宽视场
  平场目镜

10X

Φ25

目镜
  (带0.1mm十字分划板)

10X

Φ20

2、物镜:

放大倍数

数值孔径N.A(mm)

系 统

工作距离(mm)

平场无限远
  长工作距离
  明暗场物镜

5X

0.10

29.4

10X

0.25

16.0

20X

0.40

10.6

40X

0.60

5.40

3、显微镜的总放大倍率:

目 镜

镜筒系数

总放大倍数

5X

10X

1X

50X

10X

100X

20X

200X

40X

400X

4、观察头:30°铰链式三目

5、转换器:带DIC 插孔明暗场五孔转换器

6、瞳距:50-75 mm

7、双层移动平台:平台尺寸:350×310 mm;移动范围:250×250 mm

8、滤色片:插板式滤色片(绿、蓝、中性)

9、调焦机构:粗微动同轴调焦,采用卤轮卤条传动机构;微动格值0.002mm

10、偏光装置:检偏镜可360°转动,起偏镜、检偏镜均可移出光路

11、检测工具:0.01 mm测微尺

12、光源: 落射照明:带孔径光栏和视场光栏,卤素灯12V100W,AC85V-230V,亮度可调

13、数码相机系统:数码相机、90度数码适配镜、转接器
