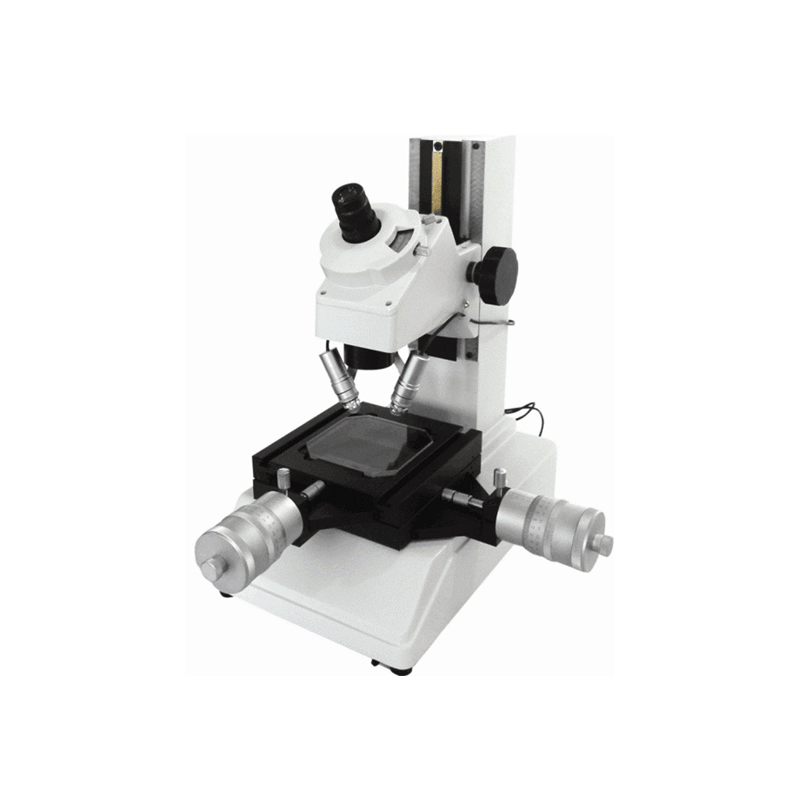

彼爱姆(BM) 小型工具显微镜 IM

品牌名称:彼爱姆

产品型号:IM

产品规格
产品介绍
IM小型工具显微镜是以影象法为测量基础,是具有广泛用途的光学精密计量仪器之一。其测量灌范围广、精度可靠,操作方便,因而特别适用于精密机械制造与工具制造行业。
直角坐标中测定长度。
测定工具的角度:如螺纹车刀、铣刀、冲床工具、量规、样板等。
测定螺纹:如测定螺纹中径、外径、内径、螺距、螺形角、螺纹形状等。
比较形状:预先画好的轮廓与投影轮廓与投影轮廓比较。
本仪器可作为观察显微镜使用,检查表面光洁度及类似的工作。
本仪器也可装置特殊设备与附件、并可变换不同的放大倍数,对于形状复杂或微小工件的测定极为方便。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

用途

IM小型工具显微镜是以影象法为测量基础,是具有广泛用途的光学精密计量仪器之一。其测量灌范围广、精度可靠,操作方便,因而特别适用于精密机械制造与工具制造行业。

直角坐标中测定长度。

测定工具的角度:如螺纹车刀、铣刀、冲床工具、量规、样板等。

测定螺纹:如测定螺纹中径、外径、内径、螺距、螺形角、螺纹形状等。

比较形状:预先画好的轮廓与投影轮廓与投影轮廓比较。

本仪器可作为观察显微镜使用,检查表面光洁度及类似的工作。

本仪器也可装置特殊设备与附件、并可变换不同的放大倍数,对于形状复杂或微小工件的测定极为方便。



技术指标

显微镜总放大率:30X

目镜:15

2X

50×50mm(2"×2")

测量精度:0.01mm

读数装置测微头移动量:25mm(1")

读数手轮格值:0.002mm(0.0001")

测角目镜分划值:6′



主要特点

152xl52mm

96mmx96mm

聚焦方式:手动,工件最大高度110mm

照明装置:透射,带绿色滤光片

单灯倾斜反射照明,光源24V2W   15kg
