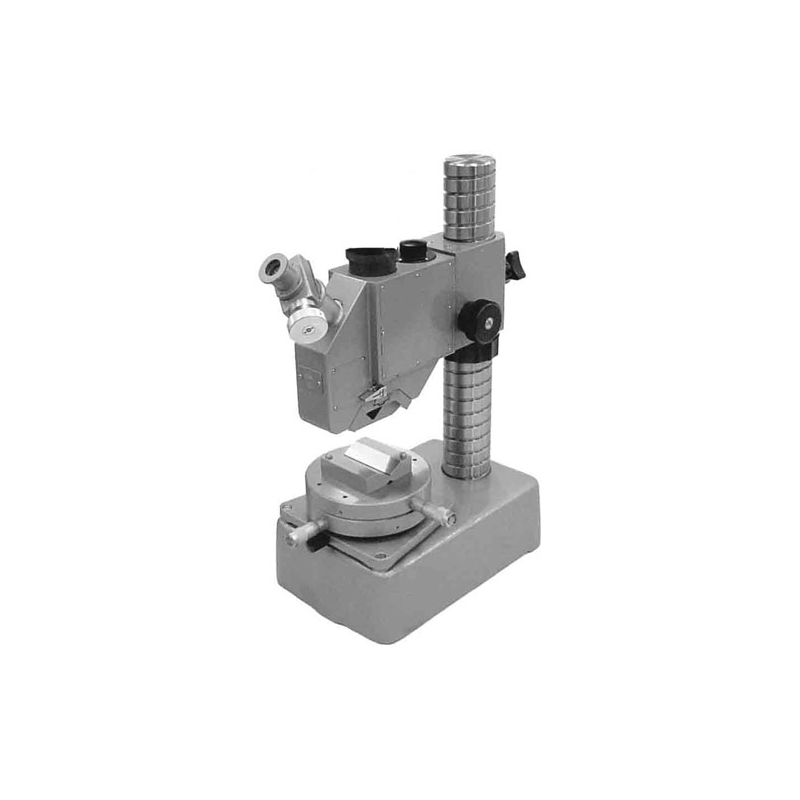

彼爱姆（BM） 光切法显微镜9J（普通型）

品牌名称：彼爱姆

产品型号：9J

获取报价 加入询盘
产品规格
产品介绍
9J光切法显微镜是以光切法测量零件加工表面的微观不平度。适用于测量1.0～80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。 光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

用途

9J光切法显微镜是以光切法测量零件加工表面的微观不平度。适用于测量1.0～80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。 光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。



技术规格

测量范围不平度平均高度值 （um）

表面光洁度级别

所需物镜

总放大倍数

物镜组件

工作距离 （mm）

视场 （mm）

＞1.0～1.6

＞1.6～6.3

＞6.3～20

＞20～80

9

8～7

6～5

4～3

60timesN.A.0.55

30timesN.A.0.40

14timesN.A.0.20

7timesN.A.0.12

510times

260   times

120   times

60   times

0.04

0.2

2.5

9.5

0.3

0.6

1.3

2.5

1、摄影装置放大倍数：约6X

2、测量不平度范围 ：0.001～0.08mm

3、不平宽度： 用测微目镜： 0.0007～2.5mm；用坐标工作台：0.01～13mm

4、仪器重量： 约23kg

5、外形尺寸： 约180×290×470mm



仪器成套性：

序 号

名称

单位

数量

1

仪器本体

台

1

2

测微目镜

只

1

3

坐标工作台

件

1

4

V 型块

件

1

5

标准刻尺（连盒）

组

1

6

7 倍物镜

组

1

7

14   倍物镜

组

1

8

30   倍物镜

组

1

9

60   倍物镜

组

1

10

可调变压器220/4～6/5VA

只

1

11

2.1瓦6伏灯泡 (备用件)

只

3

12

产品使用说明书

份

1

13

产品合格证明

份

1

14

产品保修卡

份

1
