FM-Nainoview-6800AFM

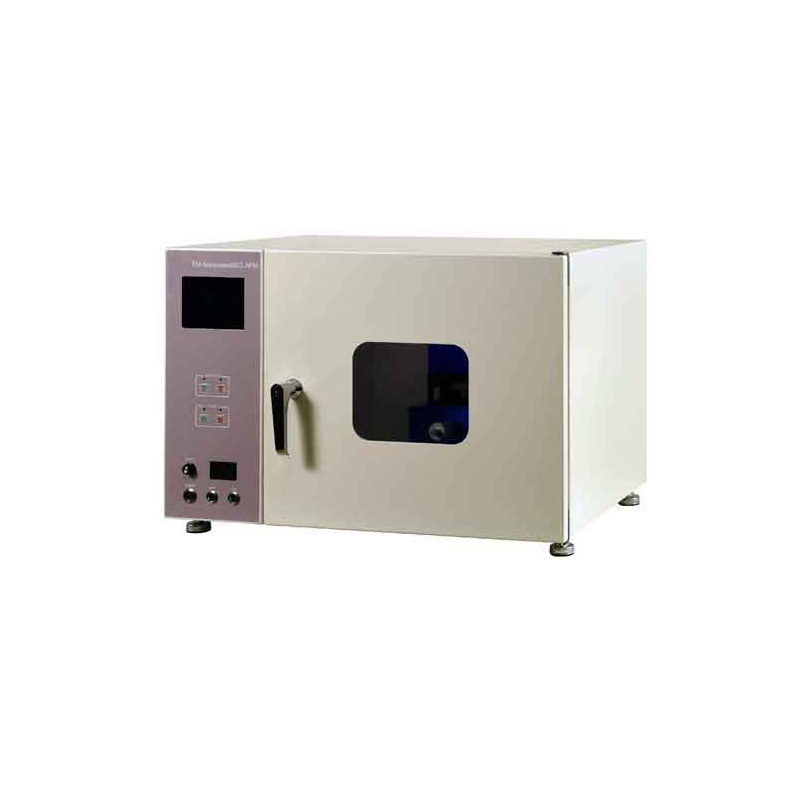

彼爱姆(BM) 原子力显微镜 FM-Nainoview 6800AFM

品牌名称:彼爱姆

产品型号:FM-Nainoview 6800AFM

产品规格
产品介绍
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

功能特点

1. 光机电一体化设计,外形结构简单;

2. 扫描探头和样品台集成一体,抗干扰能力强;

3. 精密激光检测及探针定位装置,光斑调节简单,操作方便;

4. 采用样品趋近探针方式,使针尖垂直于样品扫描;

5. 伺服马达手动或自动脉冲控制,驱动样品垂直接近探针,实现扫描区域精确定位;

6. 高精度大范围的样品移动装置,可自由移动感兴趣的样品扫描区域;

7. 高精度大范围的压电陶瓷扫描器,根据不同精度和扫描范围要求选择;

8. 采用伺服马达控制CCD对焦和光学放大;

9. 模块化的电子控制系统设计,便于电路的持续改进与维护;

10. 集成多种扫描工作模式控制电路,配合软件系统使用。



友好的软件

1. 可观测样品扫描时的表面形貌像、振幅像和相位像

2. 具备接触、轻敲、相位、摩擦力、磁力或静电力工作模式

3. 多通道图像同步采集显示,实时查看剖面图

4. 多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能

5. 可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域

6. 激光光斑检测系统的实时调整功能

7. 针尖共振峰自动和手动搜索功能

8. 可任意定义扫描图像的色板功能

9. 支持样品倾斜线平均、偏置实时校正功能

10. 支持扫描器灵敏度校正和电子学控制器自动校正

11. 支持样品图片离线分析与处理功能



技术规格

参 数

名 称

参 数

工作模式

接触、轻敲、相位、摩擦力、磁力或静电力

扫描角度

任意

样品尺寸

Φ≤90mm,H≤20mm

样品移动范围

0~20mm

最大扫描范围

横向50um,纵向5um

光学放大倍数

10X

扫描分辨率

横向0.2nm,纵向0.05nm

光学分辨率

1um

扫描速率

0.6Hz~4.34Hz

图像采样点

256×256,512×512

扫描控制

XY采用18-bit D/A
  Z采用16-bit D/A

反馈方式

DSP数字反馈

数据采样

14-bit A/D、双16-bit A/D
  多路同步采样

反馈采样速率

64.0KHz

仪器重量体积

40KG,700´480´450mm

计算机接口

USB2.0

运行环境

运行于WindowsXP/7/8操作系统
