时代TIME 布氏测量系统 HB-TEST3000

产品概述

国家发明专利：布氏压痕自动识别算法模型及测量装置专利号： 201310395075.X

痛点分析：布氏硬度测量中常见的读数误差

在实际测量中，经常遇到不同的测量人员读取的压痕直径误差较大，主要的原因有：

1、对压痕边缘特征点的认定有误差；

2、肉眼分辨和读数的误差；

3、工件表面质量差造成读数的误差。

时代公司为您提供成功的解决方案：

HB-TEST3000 布氏计算机测试系统，通过最新的数字成像技术及图像识别技术，对布氏压痕进行自动分析及精确测量，消除人工读数的疲劳及读数误差。整个测量过程可以在 1 秒钟之内完成。

HB-TEST3000 布氏计算机测试系统，在压痕图像上，自动寻找最符合压痕特点的像素，高速分析，自动读数。最多时，系统会对同一压痕测量 800 个直径，以保证高精度及高重复性。

HB-TEST3000 布氏计算机测试系统，突破传统压痕读取技术只能对表面光洁图像进行测量的局限性，使系统可以在工业车间环境及工件上正常使用。对标准块压痕、有阴影压痕、背景模糊压痕、椭圆压痕均自动测量。

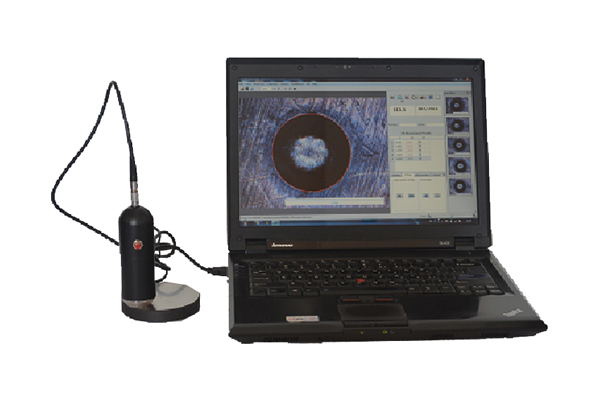

时代布氏测量系统-电脑款

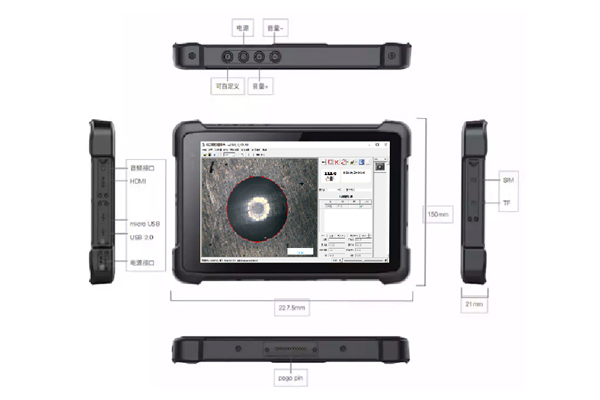

时代布氏测量系统-平板款

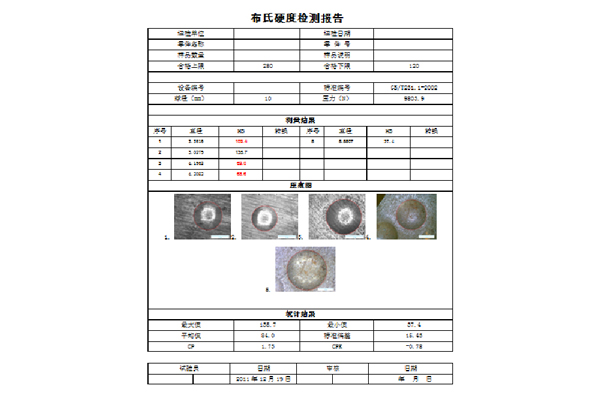

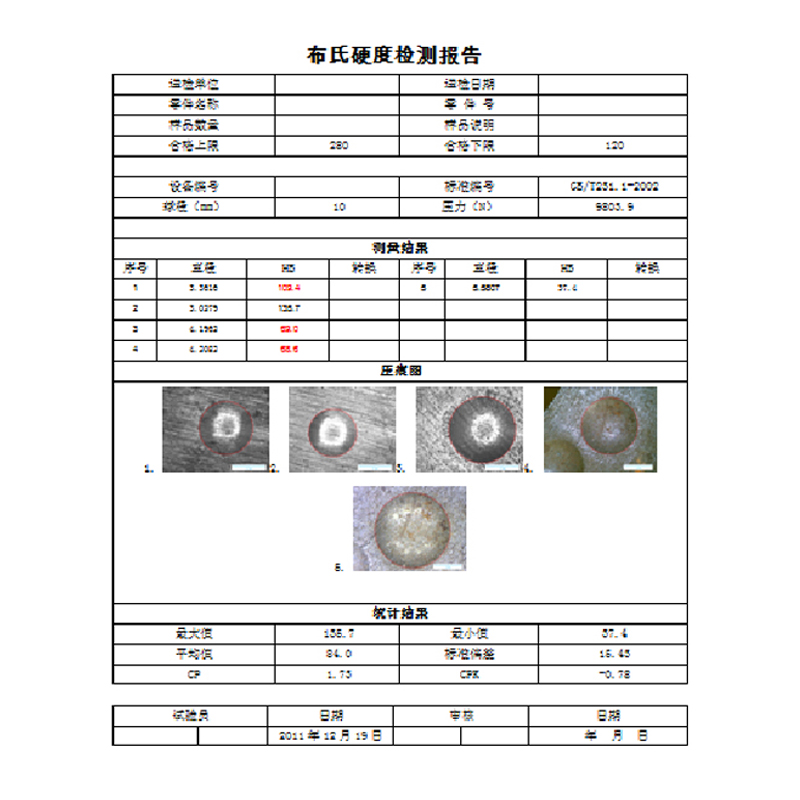

布氏硬度检测报告

HB-TEST3000 布氏计算机测试系统技术特点：

1 、数字成像： 200 万工业级数字摄像头，测量分辨率：可高达 2 μ m ；

2 、照明电源： USB 供电；

3 、测量范围：单摄像头 4 个放大倍数覆盖全量程，为了最大化提高测量精度，系统提供两个可拆卸不同长度外筒从而提供 4 个放大倍数。具体的说，外筒 1 放大倍数 #1 适合压痕直径范围 3-6mm(20X) ， #2 适合 0.5-1.6mm(70X) ；外筒 2 放大倍数 #3 适合压痕直径范围 2-4mm(30X, 出厂默认 ) ， #4 适合 1-2mm(55X) ；

4 、测量速度：一般情况下，自动测量时间小于 1 秒。点击一下界面按钮或按摄像头按钮或按运行键即可全自动完成全部工作；如需手动测量或修改结果 , 鼠标拖拉一下即可；

5 、自动测量：自动或人工捕捉压痕并测出压痕直径和计算出相应的布氏硬度值；国际先进的技术，自动读数压痕，精度及重复性均达到国际标准。自动读数时间小于 1 秒；

6 、辅助手动测量：提供画圆、长短轴拉线、四边卡线、三点定圆等四种手动测量模式，以及精细微调功能；

7 、超标报警：自动标明异常值， 当硬度超出规定值时，自动报警；

8 、携带方便：便携式的专用箱，可以方便地携带到工业车间等处；

9 、专业设计：专业设计的光学系统，成像清晰，保证读数精度；

10 、功能强大：含显微图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等；

11 、遵循标准：系统开发遵循国际标准 ISO6506 及 GB231.1-3；

12 、自主研发：完全知识产权，可根据客户要求，定制专用软件及系统；

13 、测量精度：对标准块压痕，自动测量误差小于± 1% ，符合国际标准 ISO6506 要求；

14 、重复精度：对同一压痕，多次测量，重复误差小于± 0.5% ，符合国际标准；

15 、操作人员可实时的进行现场测量结果查询工作。该测量系统会实时将测量结果储存到系统中，并可随时调出，并在测试结果中会显示测量结果的统计信息；

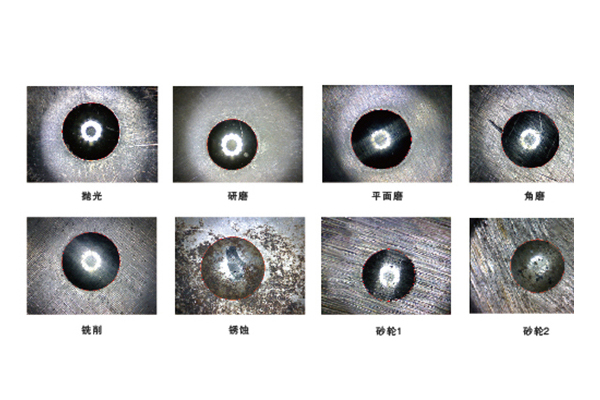

16 、具有超凡的被测表面粗糙度的容忍度（见下图）

标准配置：

1.    测量摄像头  1 个

2.    数据连接线   2 根（ 1.5 米和 3 米各 1 根）

3.    软件光盘  1 张

4.    加密锁  1 个

5.    M2.5 内六角扳手  1 个

6.    短固定杆  2 个

7.    短外筒  1 个

8.    使用说明书（软件内）  1 个

9.    手提箱   1 个

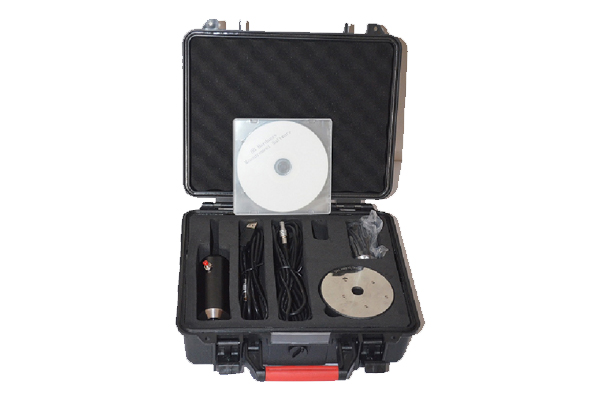

时代布氏测量系统标准配置

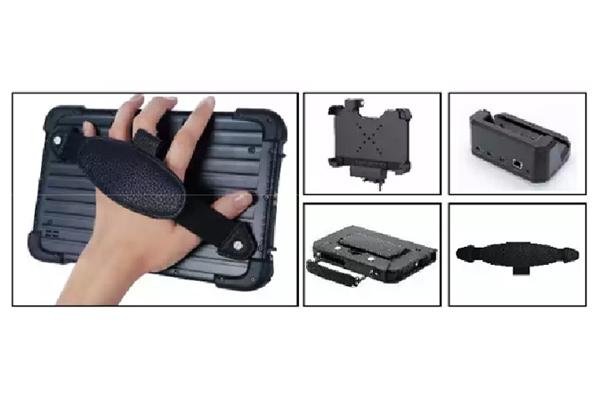

时代布氏测量系统可选便携设备
