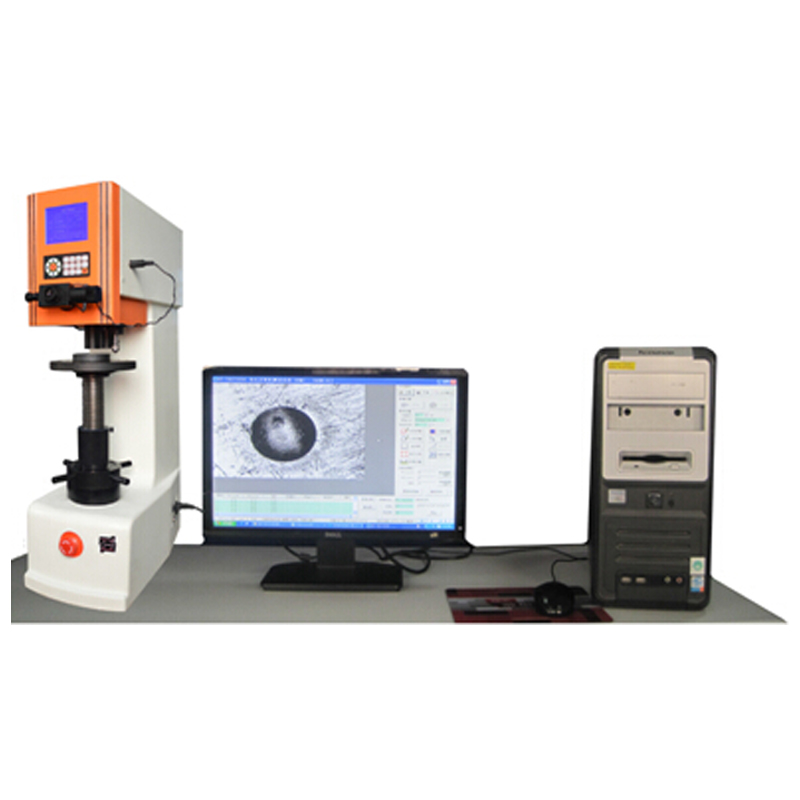

时代TIME 图像处理布氏硬度计（自动转塔、双物镜） TH609

产品概述

图像处理自动布氏硬度计，独有的自动转塔结构系统，用户自定义测量目标相匹配的硬质合金压头、试验力、保持时间后进行开始试验，测量完成后，无须移动工件，自动转换，CCD直接捕获压痕图像，利用世界先进的数字成像技术在压痕图像上自动寻找最符合压痕特点的像素，高速分析，自动读数。

系统突破传统压痕读取技术只能对表面光洁图像进行测量的局限性，使系统可以在工业车间环境及工件上正常使用。对标准块压痕、有阴影压痕、背景模糊压痕、椭圆压痕均自动测量。

本仪器采用精密的结构设计，试验力施加由力传感器直接控制，使整机结构紧凑，加卸试验力平稳、准确。在电气上由CPU控制试验过程，物镜和压头间采用自动切换，切换定位采用机械与电子双重配合，使定位精度更高。

本仪器适用于测量铸铁、有色金属及合金材料，各种退火、调质处理后的钢材，特别是较软的金属如：铝、铅、锡等材料测试的硬度值更正确。

功能特点

1、本仪器具备10 级试验力，13 种布氏硬度的测试标尺，可任意选择；

2、具备了1╳ 和2 ╳ 两组物镜，且都能参与压痕直径的测量；

3、具备3 组球压头，都能自动参与测试；

4、物镜和压头间自动切换；无须移动工件，CCD直接捕获压痕图像，经过计算机进行数据自动化处理，消 除人工读数的疲劳及读数误差。整个测量过程效率高，压痕测量可以在一秒中之内完成。

5、预置试验力保持时间、调节测量压痕光源的强弱功能；

6、显示测量压痕长度、硬度值、测量次数等；

7、选择各硬度标尺之间的换算值；

8、硬度测试结果可打印输出；

9、光学系统：一组光学镜头，可适用于不同直径的压痕测量。

10、数字成像：130 万工业级数字摄像头，最高分辨率1280X1024。

11、照明电源：220V 交流电源或充电电池。

12、测量范围：可测量压痕范围在1.2mm 到6mm。

13、测量速度：对于正常压痕，自动测量时间小于1 秒。

14、测量方式：自动测量、对角线测量、三点测量任选。

15、支持语言：有中文、英文两种语言界面可选。

16、遵循标准：遵循国内、国际标准GB/231、ISO6506、ASTM E-10

技术参数

图像测量软件介绍：

1、专业的光学设计：保证布氏压痕图像亮暗分明、清晰无比，便于观察及测量。对于表面粗糙，甚至是表面锈蚀的试样，也能获得良好的成像效果。

2、高分辨数字成像：采用工业级数字摄像头，分辨率最高达1280X1024，即使对于小压痕，也能得到较高的分辨率，提高测量精度。

3、精准的图像分析：通过数字头对压痕直径进行800 次（及以上）的随机测试，并得到平均值，最大限度地消除人工读数或点取压痕的随机误差，极大地提高测量结果的重复性，重复性达到±0.8%。

4、高速的测量速度：自动测量功能，可在一秒钟内显示准确的硬度值及压痕直径。

5、宽广的适用范围：无论是试验室，还是工业车间；无论是抛光工件，还是有锈蚀的试样；系统均能获得准确的测试结果。

6、强大的软件功能：强大的软件后处理功能，可以满足用户各种专业的要求。包括单件测量、批量测量、ASTM-E140 硬度换算表、数据及图像存储、数据库查询、以及支持SPC 程序

标准配置：

硬度计主机( 含自动转塔结构、1X 2X 物镜、微型打印机)、布氏压痕数字摄像头 、软件光盘、软件加密锁 、摄像头连接线、附件箱、20X 测微目镜、硬质合金球压头Φ2.5、Φ5、Φ10mm、大平台Φ200、小平台Φ60 试台，V 型Φ80 试台、标准硬度块（150 ～ 250）HBW/10/3000、标准硬度块（150 ～ 250）HBW/5/750、联想主流台式电脑、防尘罩、电源线、保险丝、产品合格证、产品使用说明书、打印机使用说明书
