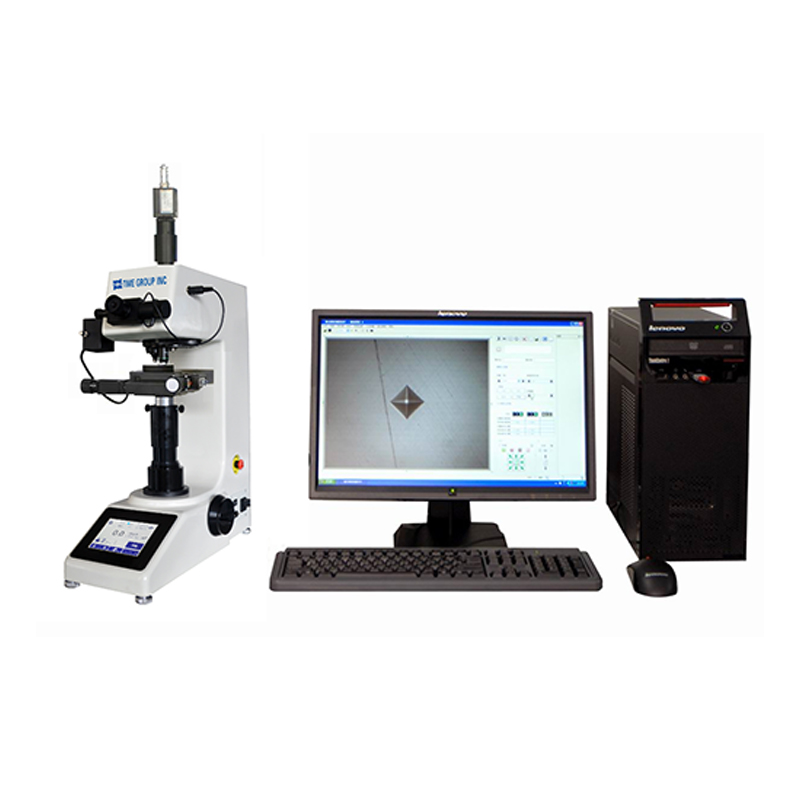

产品概述
试验力:1kgf~50kgf;
D1和 D2测量时手动测微目镜;
独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高;
卓越的路径规划模块。沿线;沿线带角度;自由点击;横向沿线;纵向沿线;沿曲线多条线;沿曲线多矩阵;圆弧上点击;齿心;自动扫描试样边缘。
技术参数
试验载荷 | 1、2、2.5、3、5、10、20、30、50kgf 共9档 |
加载方法 | 直接数字控制,自动完成加、卸试验负荷 |
力值精度 | 0.5% |
物镜 | 20× 和 10× 各一个 |
压头、物镜转换 | 自动转塔 |
试验力保持时间 | 5-60 秒 |
测量方式 | HV |
压头 | 天然金刚石压头 |
驱动马达 | 步进电机驱动 |
载物台驱动方向 | X、Y 任意方向移动 |
载物台尺寸 | 100×100×50 mm |
自动工作台范围 | 50×50 mm |
最小移动单位 | 1 um |
重复定位精度 | <3μm |
移动速度 | 配有2 档速度(用户可以自己设定) |
测定方式 | 横向、纵向、锯齿形等,用户可以任意设定 |
软件适用系统 | Windows XP 或Win 7 |
自动读数重复性 | ±0.8% |
自动读数时间 | 一般在1 秒以内 |
最小读数可能压痕 | 5μm |
最小检测单位 | 0.125μm |
目镜 | 10×数字式目镜一个 |
目镜光路转换 | 自动 |
目镜最大测量长度 | 在10×下为200μm,在20×下为400μm |
硬度数字显示 | 0.1HV |
语言版本 | 中文 |
软件输出报告格式 | excel或者word格式,客户任选 |
数字摄像头 | 分辨率300 万像素、1/2 靶面,实时显示硬度图像,可存储、打印图像 |
软件功能 | 通过软件能够实现硬度计的打压—自动聚焦—保载—卸载—读数—数据记录—压痕放大—测量、压头和物镜自动切换功能;系统与硬度计联动,具有压力联动、转塔联动、加载联动、测量联动、光源预置、图像采集、自动测量和图文报告等功能。 |
样品最大高度 | 160mm |
样品最大宽度 | 130mm |
薄膜面板操作 | 数字显示测试结果 |
内置打印机 | 一个 |
