产品概述

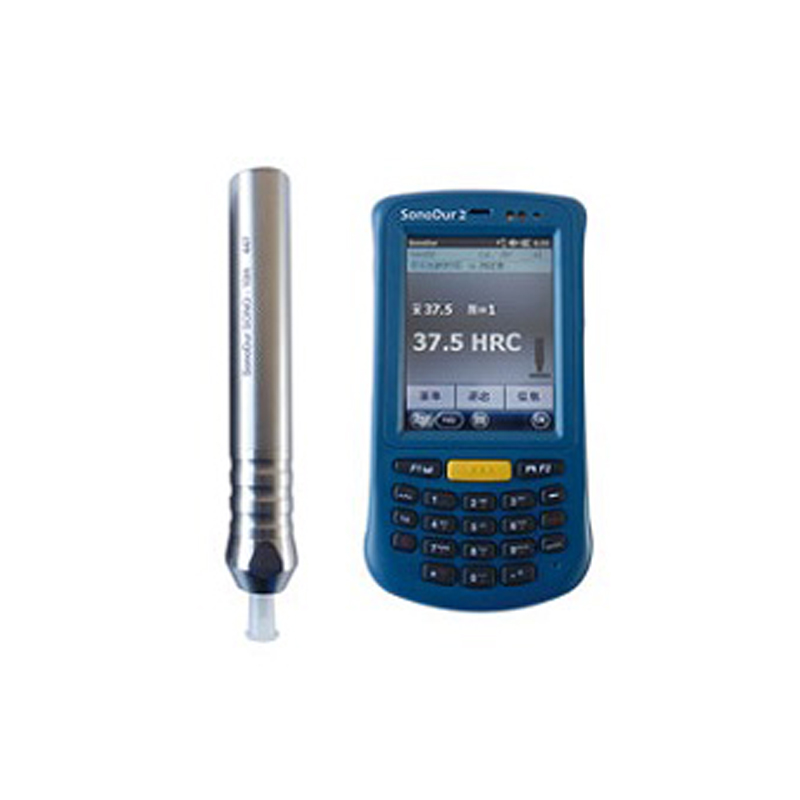

TIME5610超声波硬度计由手持式PDA和CUI测量探头组成，两者之间通过线缆连接，手持式PDA是带软件的，基于WINDOWS的主机，可以通过USB，蓝牙，WLAN等方式进行数据传输和远程控制。
本机特点
1、超声波硬度计触摸屏界面、菜单式操作，使用简单方便；
2、基于WINDOWS的主机，可以通过USB，蓝牙，WLAN等方式进行数据传输和远程控制；
3、TIME5610超声波硬度计使用可充电电池，无需更换电池。一次充电操作时间比其他同类硬度测试仪大约长五倍以上，电量至少满足500次连续测量；
4、仪器可以在不连接探头的情况下操作，用于对新的操作员进行培训，可以节省时间和昂贵的参考模块；
5、操作简单直观，直接点击对应的键进入相应的设置，比如：转换、阀值、停滞时间、材料校准、测量探头补偿、硬度计组数据评估；
6、菜单清晰明确，没有隐藏项；
7、可以直接通过PC 进行设置，生产数据文件数据组；
8、显示测量结果和相关参数一目了然，可以直接触摸显示屏进入相应的功能，界面也可以通过菜单键操作。
触摸屏操作 显示测量结果和相关参数一目了然
技术参数
测量参数 |
测量方法 | UCI法，符合DIN50159,ASTMA1038 |
测量头 | 维氏金刚石136° |
加载力（1kgf=9.81N） | 电机探头1N,3N,和8.6N 手动探头10N.49N和98N |
硬度制（详见上面的表格） 提示:硬度制转换根据ASTM E140、EN ISO18265和DIN 50150。 强度值转换：仅在加载力是98N（10kgf） | Vickers HV 10 – 2000 Brinell HB 76 – 618 Knoop HK 87 – 920 (ASTM only) Rockwell HRB 41 – 105 Rockwell HRF 82,6 – 115,1 Rockwell HRC 20,3 – 68 Rockwell HRA 60,7 – 85,6 Rockwell HRD 40,3 - 76,9 (EN ISO 18265 only) HR45N 19,9 – 75,4 抗拉强度MPa (N/mm2) 255 – 2180 (EN ISO 18265 only) |
测量精度 | ﹤3% ，相对于标块值，测量 5 次后的平均值 |
示值重复性和范围 | ≤ 2% 用 3N 和 8.6N 的电动探头在标值为 300HV 的硬度块测量 5 次后的平均值＜ 3% |
机械与环境（仪器和探头） |
操作温度 / 充电温度 | 0 到 50 ℃ / -10 到 40 ℃ |
储存温度 | -10 ℃到 60 ℃ |
湿度 | 最大湿度 90% ，不结露环境 |
尺寸 | 仪器大约 132 × 78 × 22mm 电动探头直径 38 ， 190mm 长 手持式探头 直径 25 ， 176mm 长 ( 自由长度震动杆 ca. 12,5 mm) 手持式探头 直径 25 mm ， L=207 mm ( 自由长度震动杆 ca. 43 mm) |
重量 | 仪器大约 240gr 电动探头重量 370gr 手持式探头重量 280gr |
仪器 |
处理器和储存容量 | TI Cortex A8 - 1GHz / 256 MB SD-RAM / 512 MB Flash / micro SD Card 4GByte ( 最大 32 GB) |
操作系统 | 德语或者是英语的 windows mobile 5.0 |
键盘 | 键盘， 21-key-Mobile 字母数字键盘（有背光源）和全字母软键盘。 |
电源 | 主电源：3,7V / 2600mAh, 锂聚合物硬壳， q快速充电，充电时间: 2个小时内可充80%电量 (关闭仪器时) 搁置时间:长达六个月 交流电充电：90V - 264VAC 50/60Hz -5VDC |
显示屏 | 3.5" 彩色TFT (320x240) with 4W-电阻触摸屏， 高亮度可调节背景光 (440 Cd/m2) |
接口 | WLAN，蓝牙，USB1.1，SD卡， 软件2.1 +EDR,CLASS2 |
防护（灰尘、水）等级 | IP54 水平(符合IEC60529 标准) |
跌落测验 | 1.22m |
摔倒测验 | 150 1.65 ft./0.5 m 跌倒(等于约300 次持续的掉落) 室温； 达到或超过 IEC摔倒标准。 |
震动测验 | MIL-STD 810G方法514.5，数字 514.5C-1; 1 小时每轴线 |
操作语言（可选） | 德语，英语，可根据需求 |
使用方法：
1、探针接触上试件表面时仪器显示出接触指示符号；
2、保持探针与试件的接触，施加探头与工件表面垂直方向的压力；
3、仪器显示出读数，并保持读数结果。
传感器选择：
SONO-1M：HV0.1(1N) 适合于薄层，抛光的表面检测
SONO-3M：HV0.3(3N) 铜合金材料, 铬镀层>1000HV
SONO-8M：HV0.9(8.6N)与HV1适用性相似
SONO-10M：HV1(10N) 用于表面硬化层检测（热处理车间）
SONO-50M：HV5(49N) 常规硬度检测
SONO-100M：HV10(98N)用于DIN EN ISO 1090标准，焊缝，切割边缘检测
标准配置：
手持式PDA（含数据线）一套
SONO-50M 型CUI测量探头一只
数据线一根
电源适配器一只
屏幕保护膜一张
随机文件一份（含光盘）
