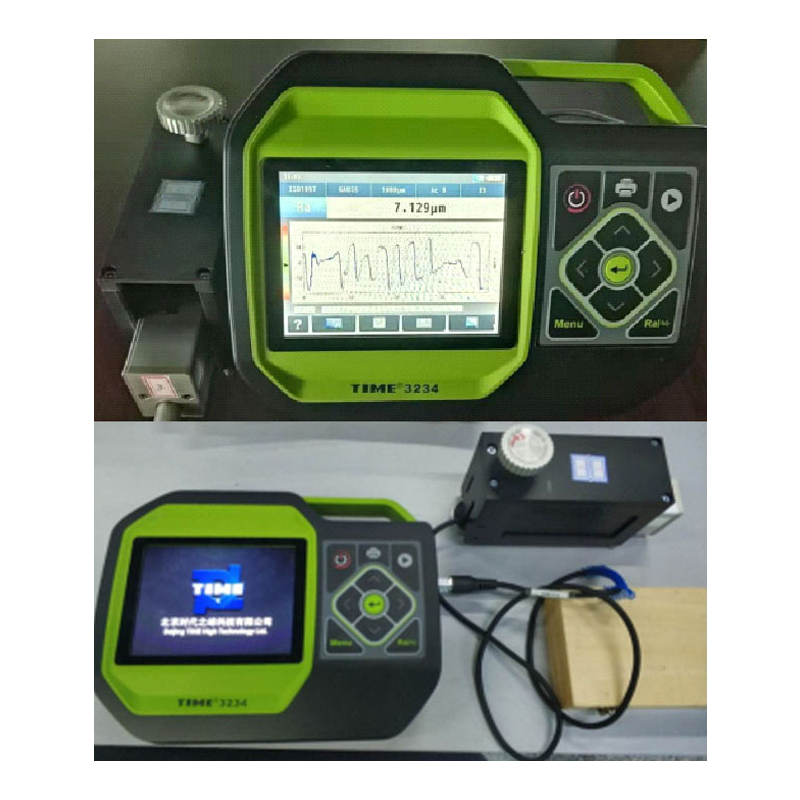

时代TIME 高精度粗糙度轮廓波纹度仪 3234

轮廓

R 、 W 、 P 、 R-Motif 、 W-Motif

测量参数

见附表 1

滤波

Gauss, 2RC

取样长度 l

0.08mm , 0.25mm , 0.8mm , 2.5mm , 5mm , 8mm ， 10mm

评定长度 ln

(1-5) l

测量范围

1000 μ m （± 500 μ m ）

最高分辨率

0.0003 μ m

驱动行程

50mm

示值误差

±5%( 带导头 ) ， ±10%( 无导头 ) ，

示值重复性

1.5%( 带导头 ) ， 3%( 无导头 )

存储

10000 组测量条件和测量数据

接口

RS232 ， USB

电源

内置锂离子充电电池 / 外接电源适配器

工作温度

0 ℃ ～ 40 ℃

储存温度

-25 ℃ ～ 60 ℃

相对湿度

<90 ％

主机尺寸

260mm × 210mm × 68mm

主机重量

1.5Kg

驱动器尺寸

195.5mm × 60mm × 122mm

驱动器重量 （带波纹度仪便携支架）

1.58Kg

电源适配器

输入： 100   V ～ 240VAC ， 50/60Hz

输出： 9V ， 3A

ISO1997

R

Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, Rc,   RPc  ﹡ , RSm, R △ q ， Rmr ﹡ ， Rmr(c) ﹡ ,R δ c ﹡ ， Rt ， Rz1max ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2 ， A1 ， A2 ， Vo

P

Pa, Pq, Pz ， Pp ， Pv ， Psk ， Pku ， Pc ， PPc ﹡ , PSm, P △ q ， Pmr ﹡ ， Pmr(c) ﹡ , P δ c ﹡ ， Pt, Pz1max

W

Wa ， Wq ， Wz ， Wp ， Wv ， Wsk ， Wku, Wc ， WPc1 ， WSm ， W △ q ， Wmr ﹡ ， Wmr(c) ﹡ ,   W δ c ﹡ ， Wt ， Wz1max

JIS2001

R

Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, Rc, RSm,   RzJIS ， R △ q ， Rmr ﹡ ， Rmr(c) ﹡ ,R δ c ﹡ ， Rt ，

P

Pa, Pq, Pz ， Pp ， Pv ， Psk ， Pku ， Pc ， PSm, PzJIS ， P △ q ， Pmr ﹡ ， Pmr(c) ﹡ , P δ c ﹡ ， Pt

W

Wa ， Wq ， Wz ， Wp ， Wv ， Wsk ， Wku, Wc ， WSm ， WzJIS ， W △ q ， Wmr ﹡ ， Wmr(c) ﹡ ,   W δ c ﹡ ， Wt

ANSI

R

Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, RPc ﹡ , RSm, R △ a ， R △ q ，

Htp ﹡ ， tp ﹡ ， Rt ， Rmax ， Rpm

W

Wa ， Wq ， Wz ， Wp ， Wv ， Wsk, Wku, WPc ﹡ , WSm, W △ a ， W △ q ，

Htp ﹡ ， tp ﹡ ， Wt ， Wmax ， Wpm

驱动器

1 个

标准传感器

1 支

波纹度仪便携支架

1 个

MiniUSB 线 缆

1 根

多刻线样板

1 块

电源适配器

1 个

使用说明书

1 本
