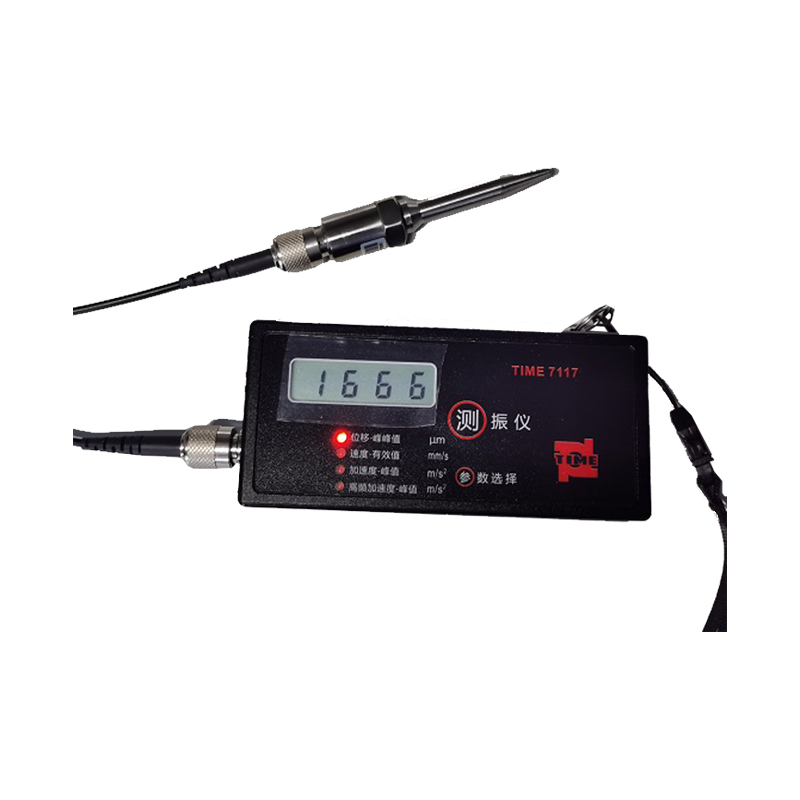

时代TIME 测振仪 7117

产品概述

TIME 7117测振仪 可以测量振动的真有效值和等效峰值。可用于各种机电产品的质量检验和通用振动测量，是设备状态监测的理想工具。

使用准备

检查电池电压：按下“测”键，观察显示，若显示屏左上角出现左箭头（←），说明电池电压不足，需要更换电池。

振动测量与设备状态监测

1、选择测量参数：

TIME7117测振仪可以测量四种振动参数（不改变传感器）

它们是：

振动位移 ( 等效峰 - 峰值 = 真有效值× 2.828 ，单位 :μm=1/1000mm)

振动速度（真有效值，单位： mm/s ）

振动加速度 ( 等效峰值 = 真有效值× 1.414 ，单位： m/s ² )

高频加速度 ( 等效峰值，米 / 秒 ² ） ；

请按需要，选择合适的测量参数。振动速度真有效值（也称振动烈度）常用于机器设备的综合状态评价；振动位移峰—峰值（也称振动双幅值）用于一般振动测量；振动加速度及高频加速度常用于轴承齿轮的状态估计。

2、“测”键具有三个功能：

1）按下：打开电源并开始测量；

2）抬起：保持测量值，20秒后自动关机；

3）再按：继续测量。

3、探针顶住被测物的压力应在 ( 0 .5-1) Kg左右。

注意事项

1、此仪器应避免强烈冲击，高温和浸水；

2、请保持传感器插座清洁干躁，爱护使用；

3、更换电池须在安全场所进行，并须使用同型号电池。

安装步骤：

1）打开测振仪的后盖（拧开两个螺丝钉）；

2）按正确极性放入一节 6F22(9V) 电池；

3）将后盖好后盖，拧紧两个螺丝钉。

4、长期不用应将电池取出，以免电池液流出。

重新标定

当传感器使用时间超过了一年时，请重新标定测振仪，以保证其测量精度。

技术指标

1、振动传感器：内置式 剪切式压电加速度计；

2、测量范围、频响范围和精度

振动位移（等效峰峰值）：( 1～ 1999)μm ； 10 ～ 500   Hz   ± 5%)

振动速度 ( 真有效值 )：(0. 1～ 199.9)mm/s ； 10 ～ 1000   Hz   ± 5%)

振动加速度 ( 等效峰值 )：(0. 1 ～ 199.9) m/s ² ； 1 0～2 000Hz   ± 5% )

高频加速度 ( 等效峰值 )：0.2-199.9 米 / 秒 ² ； 1000 ～3 000Hz  ± 10%)

3、工作温度： ( 5～5 0) ℃

4、电池：6 F22 9V ，可连续工作25小时以上

5、尺寸： 129 × 60 × 24

6、重量： 250 克（包括电池、传感器）。

7、全套包括：

TIME 7117测振仪：主机一台、 探针两支、使用说明书一份、包装盒一个
