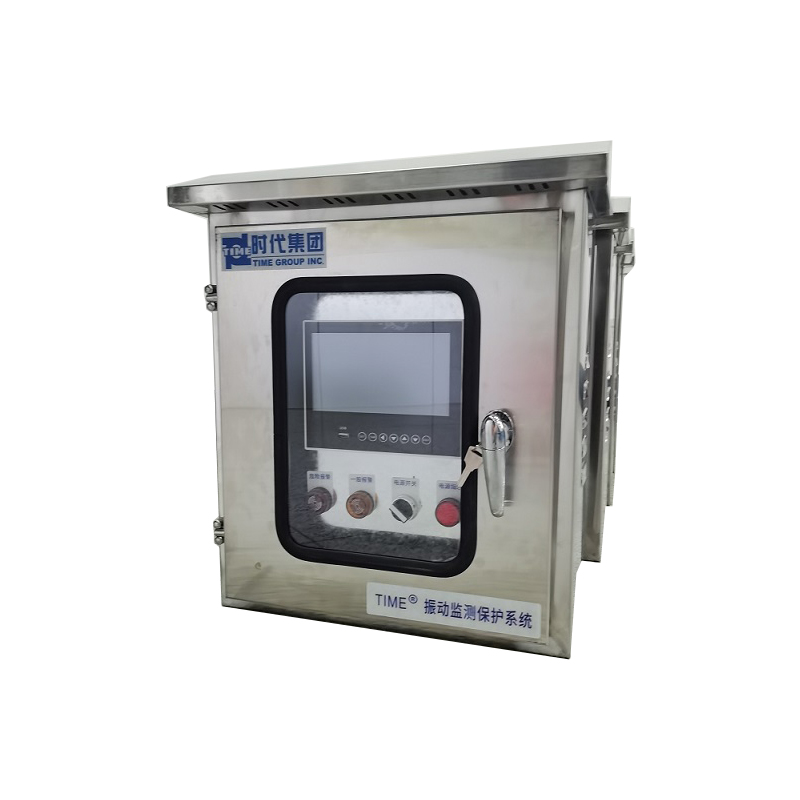

时代TIME 振动监测保护系统 7218

产品概述

TIME7218振动监测保护系统由人机界面（触摸屏）、振动传感器、温度传感器、电控箱等部分组成，主要用于对分旋转机械的振动烈度进行长期监测，该系统能够实时测量被测位置的振动速度值有效值和表面温度，并在人机界面上同时直观显示；同时具有标准的电流输出，可与各种 DCS 、 PLC 系统配接；并可以进行一般报警、危险报警两级报警输出设置，当振动值或温度值超限时，通过柜体蜂鸣器或外接声光报警器以提示现场操作人员采取防范措施，保护机器安全可靠运行。

本系统为蒸汽风机输入、输出端轴承振动、温度检测定制设计，可以同时测量输入、输出端轴承座X、Z方向的振动速度有效值，以及输入、输出端轴承座的表面温度。

技术参数

振动速度测量范围： 0.01mm/s~20mm/s （量程可定制）

振动频率范围：10Hz～1000Hz

振动测量误差：优于±5%

温度测量范围：-25℃ ~ 350℃（量程可定制）

温度测量误差：优于±2℃

电流输出：   标准 4~20mA （或0～20mA）模拟量输出；可选配其它输出模式

报警设定：标配2组公共报警开关量输出，可自主设定一般报警和危险报警值

环境温度：运行时 0~5 0℃，储存时 -30~80 ℃

相对湿度：≤8 5% ，无结露

供电电源： AC 110V～AC250V   50Hz

输入方式：触摸屏和按键双输入方式

采样间隔：高速采样技术，最小采样间隔可设定为0.1s

安装方式：电控柜壁挂安装；振动传感器、温度传感器螺纹或磁吸安装

屏幕尺寸：10寸高清屏

语言模式：中英文切换

数据导出：海量数据存储，插入U盘自动导出；空间不足时存储数据自动覆盖

实时曲线：实时数据曲线趋势图显示

柱图显示：柱状图模式显示实时测量值

通讯功能：RS485通讯，实现多系统并网使用

记录回放：历史记录查询、历史记录曲线回放

数据处理：赠送上位机数据处理软件，可对历史数据进行查询、筛选、导出、打印等

外形尺寸：500×400×220（电控柜）

扩展功能：

☆ 最多同时测量显示48路振动值、温度值

☆ 可选配实现电流、电压、压力、流量重力等参数测量功能

☆ 可选配多路报警输出
