产品概述

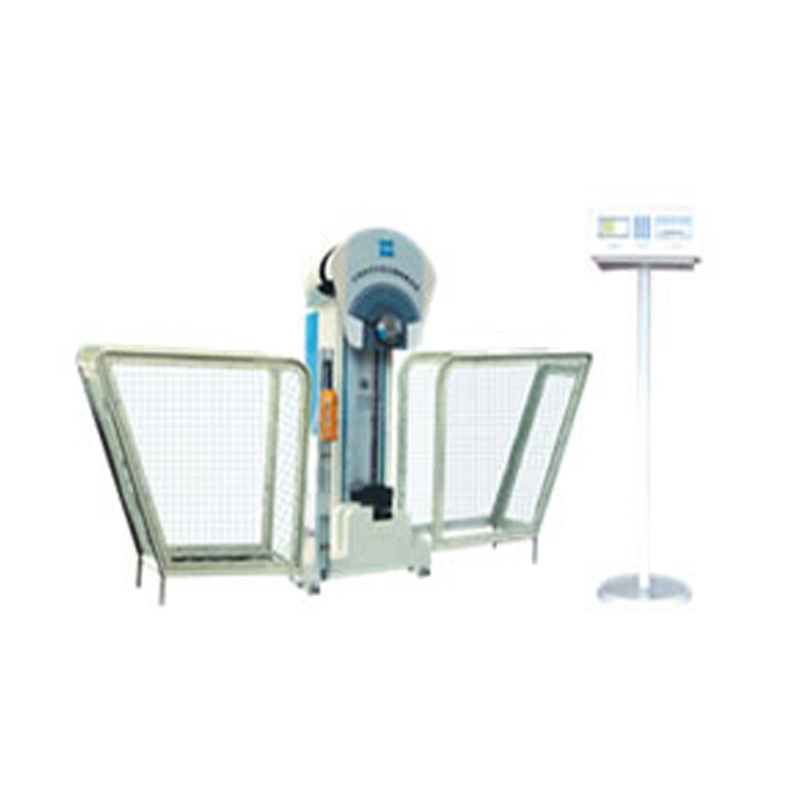

JB-S300C/S500C液晶数显摆锤冲击试验机常规配置摆锤的最大冲击能量为300J,其有效测试范围为30-270J。根据用户的实际需要亦可另为增加一套最大冲击能量为150J的摆锤,其有效测试范围为15-135J。
本机特点
1、冲击试验机底座和立柱一体化设计铸造加工,高刚性、高稳定性;
2、半自动控制,可自动实现取摆、放摆;
3、试验数据数显:液晶数字显示;度盘指针显示,并实现在线打印;
4、采用高精度光电编码器作为角度采集传感器数据采集稳定准备;
5、本机常规配置摆锤的最大冲击能量为300J,其有效测试范围为30-270J。根据用户的实际需要亦可另外增加一套最大冲击能量为150J的摆锤,其有效测试范围为15-135J。
适用标准
GB/T229-2007《金属夏比缺口冲击试验方法》
GB/T3808-2002《摆锤式冲击试验机的检验》
技术参数
型号 | JB-S300C |
最大冲击能量(J) | 300/150 |
摆锤力矩(N·m) | 160.7695 80.3848 |
冲击速度(m/s) | 5.2 |
摆锤预扬角(。) | 150 |
打击中心至摆轴轴线的距离(mm) | 750 |
砧座跨距(mm) | 40 |
砧座圆角半径(mm) | 1~1.5 |
冲击刀刀刃 曲率半径(mm) | 2~2.5 |
冲击刀刃角(。) | 30 |
冲击刀宽度(mm) | 16 |
指示装置的分辨力(J) 最小刻度值的1/2 | 0.1 |
主机电源三相四线(V) | AC380±10% 50Hz/60Hz |
计算机配置显示系统 | 触摸屏 |
控制系统 | PLC |
摆锤标准配置 | 摆锤 |
试验机重量(kg) | 430 |
主机外形尺寸(长X宽X高)mm | 800×717×1438 |
