JB-W800

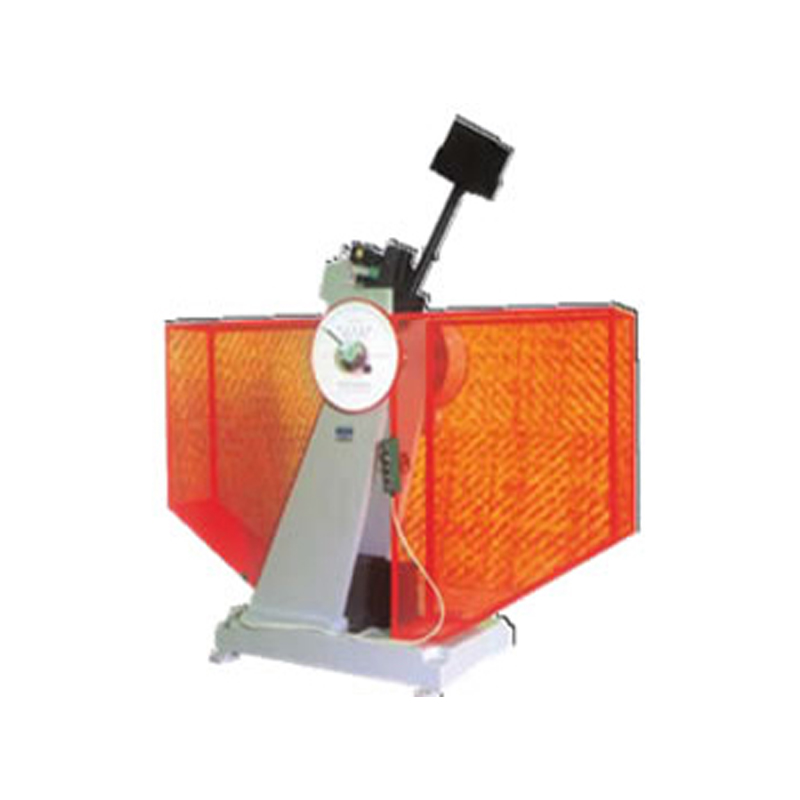

时代TIME 半自动金属摆锤冲击试验机 JB-W800

品牌名称:北京时代之峰

产品型号:JB-W800

产品规格
产品介绍
冲击试验机JB-W800主要用于测定金属材料在动负荷下抵抗冲击的性能,是金属材料生产厂家,新产品质量检验、大专院校及科研单位进行研究的理想检测设备。冲击试验机JB-W800为半自动控制试验机,造作简便、工作效率高,扬摆、放摆均为自动控制,特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造、钢铁等行业。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品概述

冲击试验机JB-W800主要用于测定金属材料在动负荷下抵抗冲击的性能,是金属材料生产厂家,新产品质量检验、大专院校及科研单位进行研究的理想检测设备。冲击试验机JB-W800为半自动控制试验机,造作简便、工作效率高,扬摆、放摆均为自动控制,特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造、钢铁等行业。



本机特点

1、试验机主机底座和立柱一体化设计铸造加工,高刚性、高稳定性。摆锤的自由悬挂与相对支座位置公差控制在10±0.5mm范围内;

2、高刚性的摆杆、摆轴设计防止摆锤在冲击完式样后在轴向和径向上的抖动;

3、摆锤采用简支梁结构支撑,结构简单,加工精度高。采用高精度轴承,轴承的径向载荷分布合理,大大减少了摩擦带来的能量损失;

4、以进口PLC可编程控制器为电气控制系统核心,采用高精度光电编码器作为角度采集传感器,整个测控系统大量使用工业级成熟的光电测量技术、光电隔离技术,提高了测量精度和系统稳定性,可靠性高,抗干扰能力强;

5、摆锤采用缓冲设计,用光电接近开关代替老式机械式限位开关,避免了挂摆时可能造成的损伤;

6、产品出口至巴西、南非。



适用标准

GB/T229-2007《金属夏比缺口冲击试验方法》

GB/T3808-2002《摆锤式冲击试验机的检验》



技术参数

型号

JB-W800

最大冲击能量(J)

800/500

摆锤力矩(N·m)

428.7190

267.9490

冲击速度(m/s)

5.9

摆锤预扬角(。)

150

打击中心至摆轴轴线的距离(mm)

950

砧座跨距(mm)

40

砧座圆角半径(mm)

1~1.5

冲击刀刀刃 曲率半径(mm)

2~2.5

冲击刀刃角(。)

30

冲击刀宽度(mm)

16

指示装置的分辨力(J) 最小刻度值的1/2

0.5

主机电源三相四线(V)

AC380±10%

50Hz/60Hz

计算机配置显示系统

微机屏显

控制系统

PLC

摆锤标准配置

专用配重块

试验机重量(kg)

2500

主机外形尺寸(长X宽X高)mm

1300×1085×2106
