产品概述

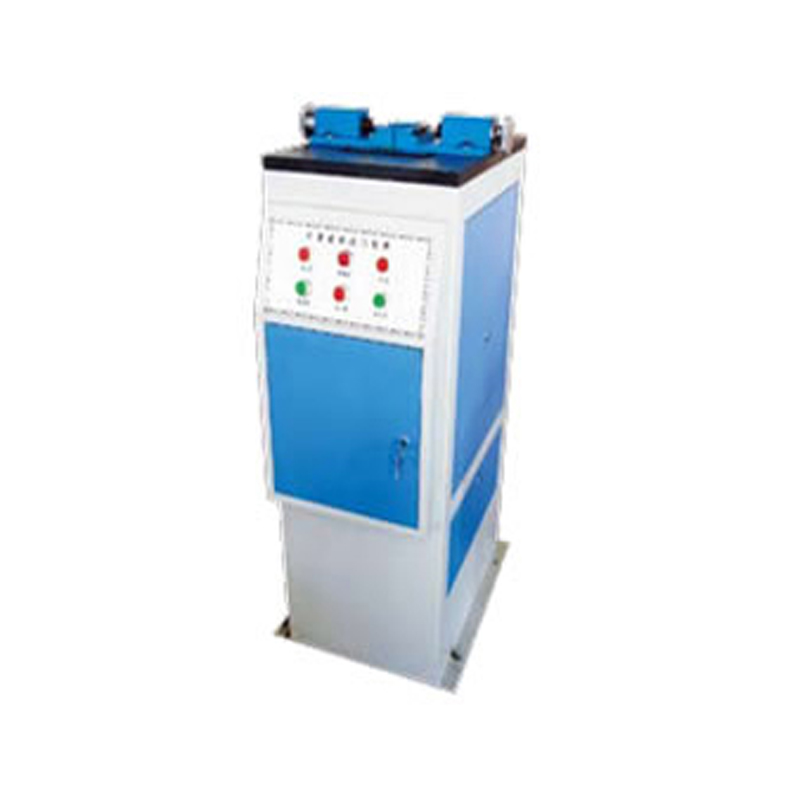

LY71-UV液压夏比冲击试样缺口拉床采用高精密滚珠丝杠传动、直线导轨作支撑,这种结构保证了拉刀运行的稳定性及切口的几何精度。本产品配备有双工位拉刀,可同时加工两个试样缺口:一个V型和一个U型(也可两个V型或两个U型缺口)。无论加工V型还是U型缺口都不需要换刀,试样缺口一次加工只需10秒钟,操作简便可靠,加工出的V型和U型缺口可分别满足相关标准要求。
LY71-UV液压夏比冲击试样缺口拉床所配拉刀采用W18Cr4V制造,硬度高,耐磨性好,每把拉刀可加工试样达2万多个。
适用标准
1、GB/T229-2007《金属夏比(U型缺口)冲击试验方法》
2、GB2106-80《金属夏比(V型缺口)冲击试验方法》
3、ASTM E23-07a
4、ISO148:1998
5、DIN 50 115-1991《金属材料冲击试验特殊试样尺寸及断口判定》
技术参数
参 数 | LY71-UV |
试样V型缺口形状 | 2mm(深)45°±2° r=0.25mm±0.025mm |
试样U型缺口形状 | 2mm(深) r=1mm±0.07mm |
加工试样尺寸 | 10×10(7.5或5)×55mm |
切削方式 | 液压 |
拉刀行程 | 350mm |
拉削速度 | 2.5m/min |
拉刀材质 | W18Cr4V |
液压油牌号 | L - H M 4 6 液压油或性能相当的液压油 |
液压油量 | 约20L(用户自备) |
刀具冷却方式 | 自动喷油冷却 |
电源 | 380V±10% 0.37Kw |
主机外形尺寸(长×宽×高) | 400 mm×660 mm×1250 mm |
重量 | 200 Kg |
