XT-50

时代TIME 冲击试样缺口投影仪 XT-50

品牌名称:北京时代之峰

产品型号:XT-50

产品规格
产品介绍

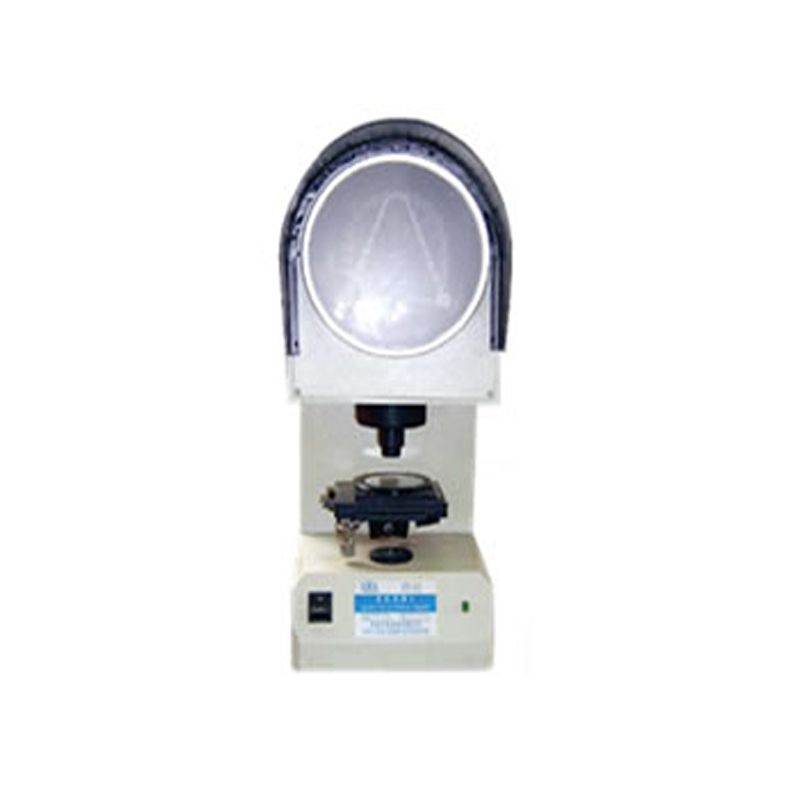

XT-50型冲击试样投影仪是我公司根据广大用户的实际需要和GB/T229-2007《金属夏比冲击试验方法》中对冲击试样缺口要求而开发的一种专用于检验夏比V型和U型缺口加工质量的光学仪器,该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上,与投影屏上的冲击试样V型和U型缺口标准板图对比,以确定被检测的试样缺口是否合格。其优点是操作简便,对比直观。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品概述

XT-50型冲击试样投影仪是我公司根据广大用户的实际需要和GB/T229-2007《金属夏比冲击试验方法》中对冲击试样缺口要求而开发的一种专用于检验夏比V型和U型缺口加工质量的光学仪器,该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上,与投影屏上的冲击试样V型和U型缺口标准板图对比,以确定被检测的试样缺口是否合格。其优点是操作简便,对比直观。



技术参数

项 目

技术规格

投影屏直径

180mm

工作台尺寸

方工作台尺寸:110×125mm

圆工作台直径:90mm

工作台行程

工作台玻璃直径:70mm

纵向:±10mm 横向:±10mm

升降:±12mm(无刻度)

工作台转动范围

0~360°(无刻度)

仪器放大倍率

50x   物镜放大倍率:2.5x

投影物镜大倍率:20x

光源(卤钨灯)

12V   100W

电 源

220V   50Hz

外型尺寸

515×224×603mm(长×宽×高)

重 量

约18kg
