产品概述

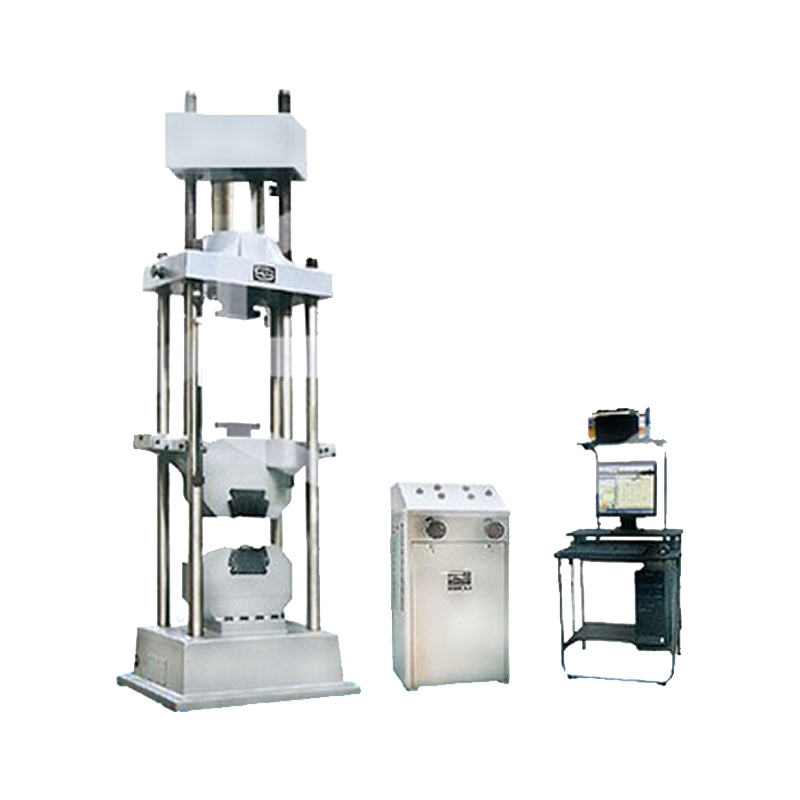

WEW-1000A微机屏显式液压万能试验机是依据国家标准 GB/T16826 - 1997 ,《电液式万能试验机》设计生产的,主要用于金属材料的拉伸、压缩、抗弯、抗折等试验,增加简单的附件和装置,还能对木材、水泥、混凝土、橡胶、及其制品进行试验。
主机采用油缸上置式结构,拉伸空间位于主机的下方,压缩、弯曲试验空间位于主机上方油缸座和工作台之间,通过下钳口座的移动调整拉伸试验空间。液压方式夹紧试样。
测力机构采用油压传感器测力,使用公司自主研发的微机屏显系统,能够显示试验力,峰值,变形和各种试验曲线,能够打印各种试验报告。
适用标准
GB/T16826-1997《电液式万能试验机》
技术参数
技术名称 | 参数 |
最大试验力kN | 1000 |
试验力示值相对误差 | ≤示值的±1% |
试验力测量范围 | 最大试验力的2%~100% |
夹紧方式 | 液压夹紧 |
圆试样夹持直径mm | Φ13~Φ60 |
扁试样夹持厚度mm | 0~40 |
扁试样夹持宽度mm | 125 |
最大拉伸试验空间mm | 780 |
最大压缩试验空间mm | 650 |
控制柜外形尺寸mm | 610×700×1100 |
主机外形尺寸(包括活塞行程)mm | 1255×660×3900 |
电机功率kW | 2.3 |
主机质量kg | 5000 |
立柱净间距mm | 675 |
上下压盘尺寸mm | 204×204 |
弯曲支辊间距mm | 1000 |
弯曲支辊宽度mm | 140 |
容许弯曲度mm | 150 |
活塞最大行程mm | 250 |
活塞最大移动速度mm/min | 约50 |
试验空间调整速度mm/min | 约150 |
