产品概述

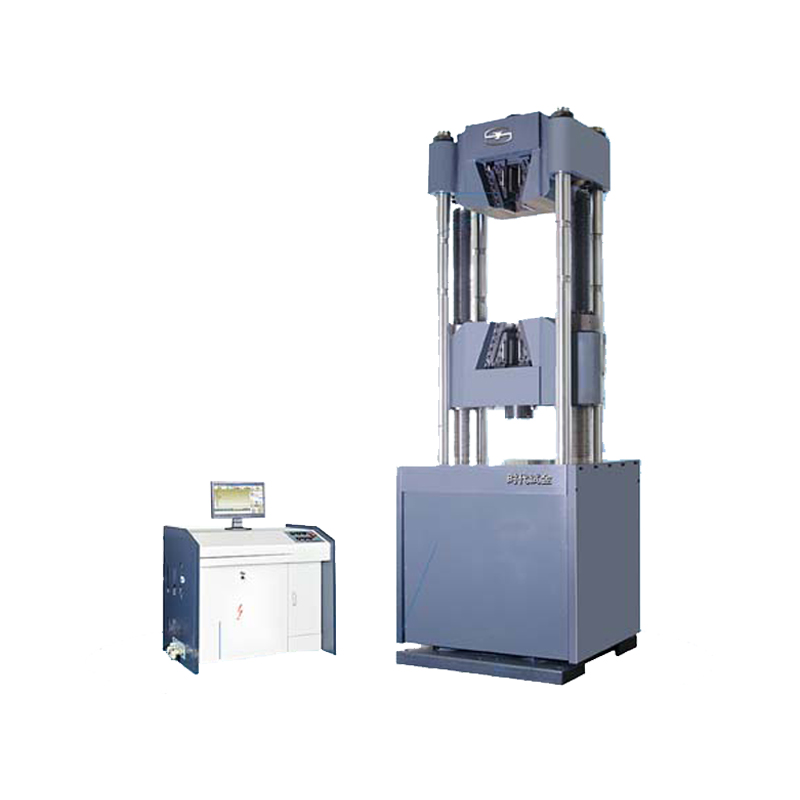

WAW-2000C/3000C微机控制电液伺服万能试验机,主要用于金属材料的拉伸、压缩、弯曲、剪切等试验。增加简单的附具和装置,还能对木材、水泥、混凝土等制品进行试验。
本机特点
1、WAW-2000C/3000C微机控制电液伺服万能试验机,采用油缸下置式,拉伸空间位于主机上方,压缩、弯曲试验空间位于下横梁和工作台之间;
2、油缸活塞采用间隙密封,经久耐用;
3、WAW-2000C/3000C微机控制电液伺服万能试验机用于半开式横梁,增大了横梁的钢性;
4、空间调整采用电机减速机链传动,丝杠转动,带动丝母、下横梁升降;
5、高精度传感器测力,测量精度高;
6、采用进口液压油泵;
7、采用进口液压伺服阀,控制精度高;
8、高精度控制器,控制精度高(自主产权)。
适用标准
GB/T228.1-2010《金属材料 拉伸试验 第一部分 室温试验方法》
技术参数
型号 | WAW-2000C | WAW-3000C | |
最大试验力kN | 2000 | 3000 | |
试验力准确度 | ±1%/±0.5% | ||
活塞行程(mm) | 250 | ||
试验力测量范围 | 最大试验力的2%~100% 全程不分档 | ||
位移测量分辨力(mm) | 0.01 | 0.005 | |
试验空间(包括活塞行程)长度mm | 拉伸 | 1000 | 850 |
压缩 | 900 | 720 | |
柱间距离(mm) | 700 | 760 | |
主机重量(KG) | 约10000 | 约10000 | |
变形测量放大器衰减倍数 | 2%~100% 全程不分档 | ||
圆试样夹持直径范围mm | Φ15~Φ70 | Φ15~Φ90 | |
扁试样夹持厚度范围mm | 2-70 | 2-90 | |
上、下压盘尺寸(mm) | Φ220 | φ250 | |
弯曲支棍间距mm | 390 | ||
弯曲支棍宽度mm | 160 | ||
容许弯曲度mm | 190 | ||
油泵电机功率kW | 7 | 10 | |
剪切试验直径(mm) | Φ10 | ||
变形测量装置 | 引伸计 | ||
试验空间调整机构 | 普通电机链传动 | ||
安全保护装置 | 软件保护和机械限位保护 | ||
超载保护 | 2%-5% | ||
试验软件配置 | 试金软件 | ||
夹紧方式 | 液压楔形夹紧 | ||
主机外型尺寸(包括活塞行程)mm | 1300*1090*3900 | 1300*1100*3500 | |
控制柜外形尺寸mm | 1100*700*930 | 850*900*1200 | |
活塞移动速度(mm/min) | ≥70 |
