YAW-5000F-30000F

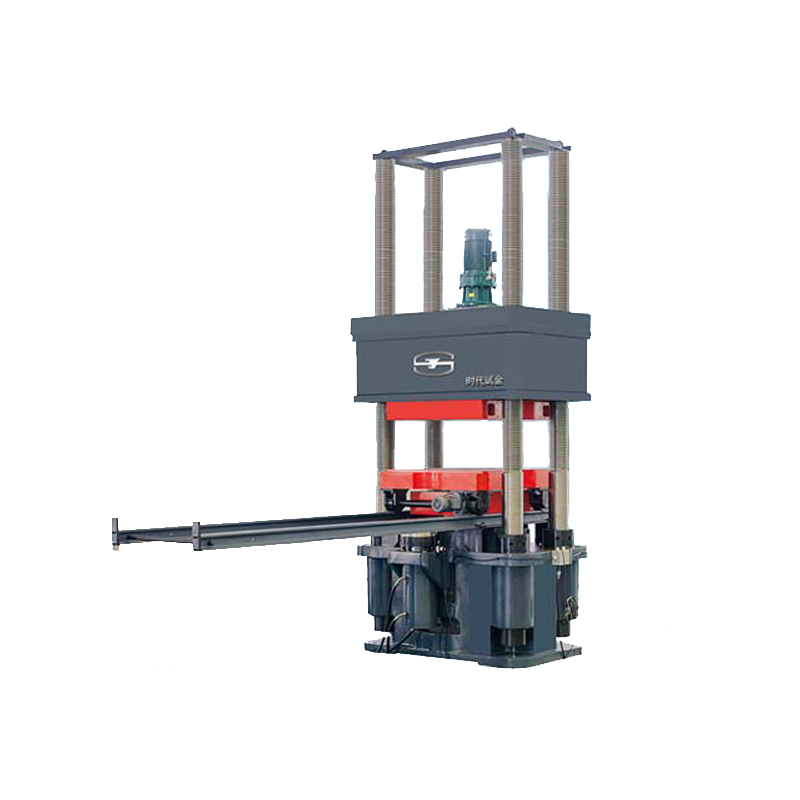

时代TIME 微机控制电液伺服压力试验机 YAW-5000F-30000F

品牌名称：北京时代之峰

产品型号：YAW-5000F-30000F

获取报价 加入询盘
产品规格
产品介绍
YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-30000F微机控制电液伺服压力试验机主要用于混凝土试件、混凝土结构件的抗压强度试验，也用于金属材料及金属结构件的抗压强度试验。本试验机可根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据，是交通、建材、冶金、航空、航天、大专院校、科研单位等的理想试验设备。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品概述

YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-30000F微机控制电液伺服压力试验机主要用于混凝土试件、混凝土结构件的抗压强度试验，也用于金属材料及金属结构件的抗压强度试验。本试验机可根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据，是交通、建材、冶金、航空、航天、大专院校、科研单位等的理想试验设备。

主机采用油缸下置式、四立柱框架式结构，机架刚度强度高，变形小，试验空间无级可调，方便不同高度的试验需求。横梁通过安装其上的螺母与四根丝杠相连，四根丝杠下端安装在底座上，并用螺母紧固，从而构成了受力机构。通过安装在横梁上的电机正反转带动链轮旋转，从而带动螺母转动，实现了横梁的上下移动，使试验空间可以方便地调整。上压板固定在横梁上。油缸及活塞固定在底座的中央，活塞上安装有工作台，下压板通过车轮与导轨相连，这样可轻松实现大型试样的放置。油缸、活塞是主机的主要部分，它们的接触面经过精密加工，使其保持一定的配合间隙和适当的油膜，活塞能够自由移动，而将摩擦减到最低。



技术参数

技术指标/试验机型号

YAW-5000F

YAW-10000F

YAW-15000F

YAW-2000F

YAW-30000F

最大试验力(kN)

5000

10000

15000

20000

30000

试验力示值相对误差

≤示值的±1%

试验力测量范围

2%-100%Fn

压缩空间(mm)

1500

1500

1500

1500

1500

活塞空载最大移动速度(mm/min)

50

40

40

40

40

活塞行程(mm)

150

300

300

300

300

位移测量范围(mm)

0-150

0-300

0-300

0-300

0-300

位移测量精度

±1%

上下压板尺寸(长x宽)(mm)

700*800

1050*1050

1200*1200

1350*1350

1500*1500

横梁升降速度(mm/min)

170

200

200

200

200

主机外形尺寸约(长*宽*高)mm

1255*1145*3900

3700*1900*4900

5000*2340*5000

5000*2340*5150

5000*2500*5300
