产品概述

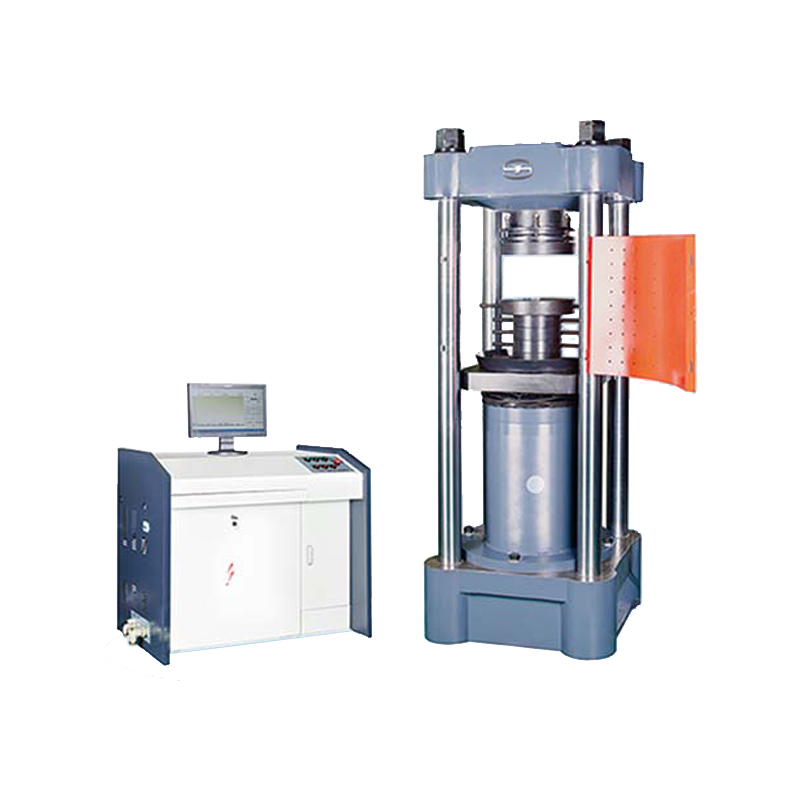

YAW-2000C/3000C微机控制电液伺服混凝土压力试验机是一种混凝土抗压强度专用机。
主机采用四立柱、固定横梁结构,上压盘与球面座连接,用垫块来调整试验空间。油缸部分采用双向伺服液压缸,具有体积小、重量轻、性能稳定以及回油速度快等优点。控制柜部分采用公司开发的一体化油源控制柜,油源部分及强电控制部分安装在控制柜内部,整机结构紧凑、外观整齐。
测控软件用于微机控制电液伺服混凝土压力试验机进行混凝土抗压强度的试验,按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出及报表打印等各种功能。
本机特点
1、四立柱,固定横梁,主机刚度大;
2、立柱电镀,美观、不生锈;
3、双向伺服油缸,回油速度快;
4、一体化油源控制柜,整洁美观。
适用标准
GB/T50081-2002《普通混凝土力学性能试验方法标准》
技术参数
技术指标/试验机型号 | YAW-2000C | YAW-3000C |
最大试验力(kN) | 2000 | 3000 |
力值测量范围(kN) | 2%-100%Fn、全程不分档 | |
试验力准确度 | ±1% | |
力加载速度(kN/s) | 2-40 | |
上下压盘尺寸(mm) | Φ300 | |
上下压盘最大距离(mm) | 410 | |
活塞行程(mm) | 150 | |
立柱净间距(mm) | 460mm*410mm | |
活塞位移速度(mm/min) | ≥50mm/min | |
油泵电机功率(kW) | 5.5 | |
主机外形尺寸(mm) | 750mm*763mm*1996mm | |
油源外形尺寸(mm) | 1100*700*930 | |
主机质量(kg) | 3000 | 3200 |
