产品概述

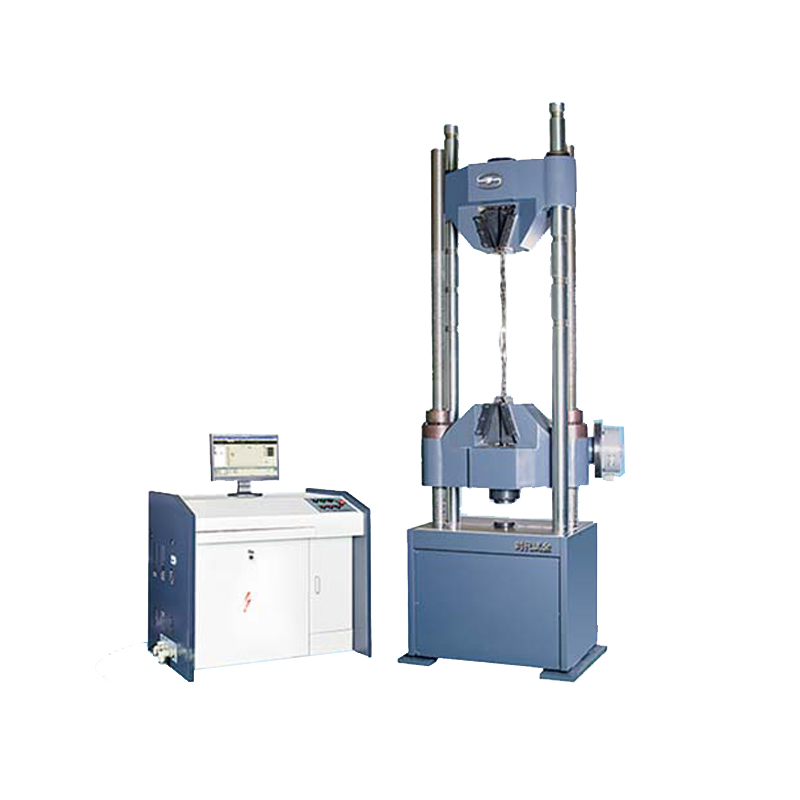

WAW-1000L微机控制电液伺服钢绞线试验机,主要用于预应力混凝土钢绞线的拉伸试验,适用于冶金、建筑、航天航空、科研院所等领域。
本机特点
1、主机采用油缸下置式主机,四立柱两丝杠,拉伸空间位于主机的上方,压缩试验空间位于主机下横梁和工作台之间,上下钳口座采用半开式结构,刚性好,钳口夹持长度长,保证了钢绞线既不打滑又从中部断裂;
2、下横梁升降采用电机、链轮链条、带动丝杠转动,实现拉伸空间的调整。
适用标准
GB/T5224-1995《预应力混凝土钢绞线》
技术参数
名称 | WAW-1000L |
最大试验力 | 1000kN |
试验力测量范围 | 2%-100%FN |
试验力准确度 | ±1% |
拉伸钳口最大间距(包括活塞行程) | 1000 mm |
钢绞线夹持范围(mm) | Ø8~Ø15;Ø15~Ø22 |
压缩最大间距(不含上下压盘尺寸,包括活塞行程) | 1000mm |
活塞上升最大速度 | 约70 mm/min |
最大活塞行程 | 250mm |
下横梁最大升降速度 | 约145mm/min |
立柱净间距 | 650mm |
工作台有效尺寸(mm) | 850×710 |
主机外形尺寸(mm) | 950×900×2850 |
油源控制柜(mm) | 1100×700×930 |
