产品概述

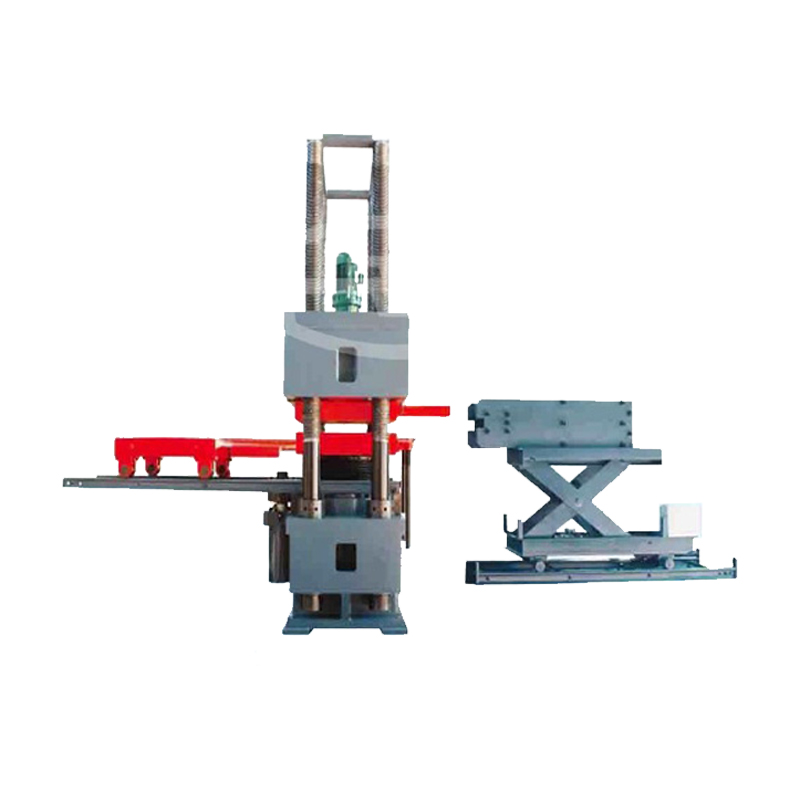

YAW-10000J微机控制电液伺服压剪试验机主要用于检验公路桥梁橡胶支座成品力学性能试验,也用于混凝土试件、混凝土结构件、金属材料及金属结构件的抗压强度试验,广泛用于冶金、建材、大专院校、科研等领域。
适用标准
GB/T2611-1992《试验机通用技术要求》
JT/T4-2004《公路桥梁板式橡胶支座》
技术参数
(1)垂向加载系统
最大试验力 | 10000kN |
试验力测量范围 | 0.4%~100% |
试验力准确度 | ±1% |
测力方式 | 高精度油压传感器测力 |
活塞行程 | 300mm |
变形测量分辨力 | 0.01mm(垂向);0.001mm(径向) |
变形测量 | 垂向用四只数显百分表来测量 |
变形测量范围 | 0~50mm(垂向)、0~10mm(径向) |
试验调整空间 | 0~1500mm |
上下压板尺寸(mm) | 1050×1050 |
立柱间距(mm) | 1400×680 |
控制及显示方式 | 微机伺服控制,计算机屏幕显示 |
主机升降电机功率 | 7.5kW |
油泵电机总功率 | 15kW |
整机功率 | 22.5kW |
主机外形尺寸(mm) | 1900×1460×4500 |
电控柜外形尺寸(mm) | 1100×700×930 |
主机总质量 | 36000 kg |
(2)横向加载系统
最大试验力 | 2000kN |
试验力测量范围 | 1%~100% |
试验力准确度 | ±1% |
活塞行程 | 200mm |
位移变形测量精度 | ±1% |
位移及变形测量 | 拉线式光电编码器 |
变形测量范围 | 0~200mm |
变形测量分辨力 | 0.01mm |
测力方式 | 高精度负荷传感器测力 |
(3)转角试验装置
最大转角顶出力 | 600kN |
试验力测量范围 | 4%~100% |
试验力准确度 | ±1% |
测力方式 | 高精度负荷传感器测力 |
变形测量 | 四只数显千分表测量试样的翻转变形 |
变形测量范围 | 0~10mm |
变形测量分辨力 | 0.001mm |
活塞行程 | 0~150mm |
位移测量范围 | 0~150mm |
