GW-40A/50/40B

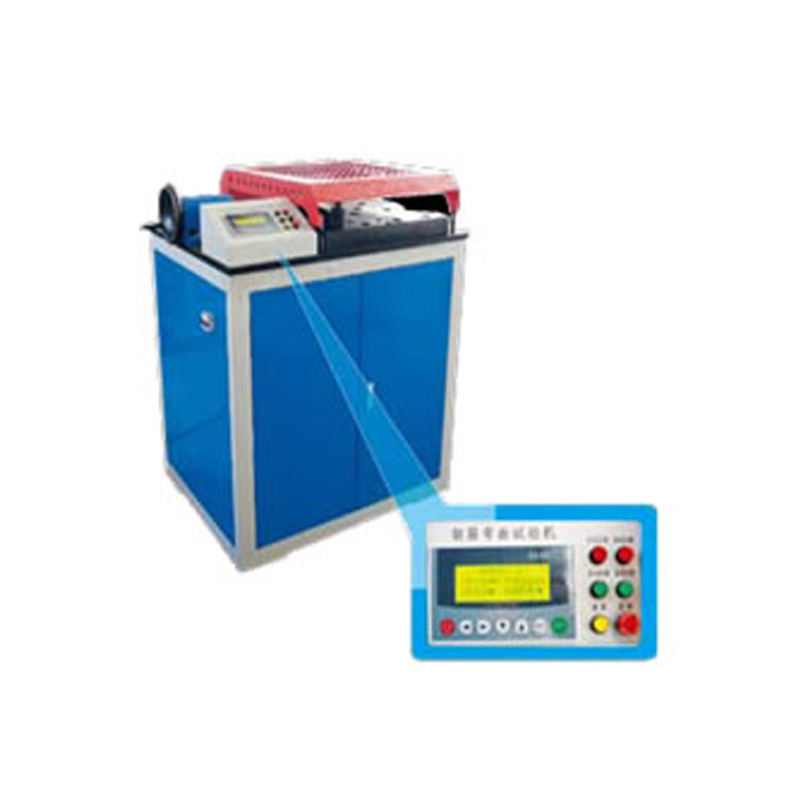

时代TIME 钢筋弯曲试验机 GW-40A/50/40B

品牌名称:北京时代之峰

产品型号:GW-40A/50/40B

产品规格
产品介绍
GW-40A、GW-50、GW-40B钢筋弯曲试验机是对钢筋进行冷弯试验和平面反面弯曲试验的一种工艺设备。其主要参数符合GB1499-1998和YB/T5126-2003中有关规定。此设备为钢厂和质检单位检验热轧带肋钢筋的弯曲性能和反弯性能的理想设备。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品概述

GW-40A、GW-50、GW-40B钢筋弯曲试验机是对钢筋进行冷弯试验和平面反面弯曲试验的一种工艺设备。其主要参数符合GB1499-1998和YB/T5126-2003中有关规定。此设备为钢厂和质检单位检验热轧带肋钢筋的弯曲性能和反弯性能的理想设备。

GW-40A、GW-50、GW-40B钢筋弯曲试验机由机架、工作台、工作盘、摆线针轮减速机、压紧装置、电气控制盒、金属防护罩和弯曲附件等八部分组成 ,具有结构紧凑、操作简单、承载能力大、运行平稳、噪声低,且弯曲角度显示直观,安全可靠、维修方便等优点。



本机特点

GW-40A、GW-50、GW-40B钢筋弯曲试验机的工作原理:采用数字集成电路,试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后,进行角度计数并不断累计显示,当试验机工作盘转至所设定的角度时,经逻辑电路控制,使制动电机断电停止转动。为了保证操作人员和设备的安全,该设备还配有可靠的限位机构,当电气控制部分发生失控或误操作时可及时使设备停止运转。



技术参数

项 目

GW-40A

GW-40B

GW-50

弯曲钢筋最大直径

Φ40mm

Φ40mm

Φ50mm

正向弯曲角度

0°~180°内任意设定

0°~180°内任意设定

0°~180°内任意设定

反向弯曲角度

0°~25° 内任意设定

0°~25° 内任意设定

0°~25° 内任意设定

工作盘转速

≤20°/s

1.4   r/min

≤20°/s

电动机功率

1.5kw

1.5kw

1.5kw

机器外形(mm)

1200×900×1188(mm)

1000×750×1200(mm)

1200×900×1188(mm)

机器重量

1500kg

1500kg

1500kg

随机附带弯心套

HRB335

3×Ф6、 3×Ф8、 3×Ф10、

3×Ф12、3×Ф14、3×Ф16、

3×Ф18、3×Ф20、3×Ф22、

3×Ф25、4×Ф28、4×Ф32、

4×Ф36、4×Ф40 各1 件
