福禄克 1586A 高精度多路测温仪

undefined

1586A 产品概述

1586A是当前市场上精度高，应用灵活的温度采集系统。他可以扫描测量并记录直至40通道的直流电压和电流，电阻，扫描速度可达每秒是个通道。1586A可以配置为多通道的记录仪在现场使用，也可以配置为参考温度计连接方式用于实验室的温度传感器校准。

1586A 产品特点

测量热电偶，热电阻，热敏电阻，直流电压和电流，电阻
业界温度测量准确度高
o PRTs：± 0.005 °C (使用外部接线模块)
o 热电偶：± 0.5 °C (使用内置接线模块及内部补偿)
o 热敏电阻: ± 0.002 °C
输入通道：40个通用输入通道
灵活的配置方案：内置接线模块和外置接线模块
可选扫描速度，10通道/秒
多种功能描述：扫描，监测，测量，数字表模式(DMM)
实时彩色曲线图形：同时4个通道
传感器自动校准：控制福禄克热源（计量炉，恒温槽）完成传感器自动校准
数据存储：内存20MB或U盘，存储设置文件和测试数据。U盘传送文件至电脑或通过USB接口或LAN接口控制及传送数据至电脑，通过Excel查看结果
数据安全：管理员和使用者两级安全管理，确保数据安全性及溯源性
Mx + B标尺化以及通道偏离调整
报警：每通道两个用户可定义的独立报警限

1586A有六大与众不同的关键特点

1. 良好的温度测量准确度

2. 既适合工业现场，又适合实验室应用

3. 多种工作模式

4. 实时彩色曲线绘制

5. 数据传输和数据安全

6. 传感器自动校准

1586A有着非常广泛的应用，例如热分布测试，温度检验，传感器测试和校准以及更多。这些应用分布在各行各业，例如制药，生物，食品，航空航天，汽车等等。

1586A 功能特点

1. 良好的温度测量准确度

1586A测量热电阻，热电偶，热敏电阻的温度准确度在同类产品中出类拔萃的：

PRTs：± 0.005 °C(使用外置连接模块)
热电偶：± 0.5 °C(使用内置连接模块)
热敏电阻：± 0.002 °C

2. 既适合工业现场又适合实验室应用

对现场应用环境，1586A可以配置为内置连接模块。连接多支热电偶或热电阻到输入接口盒是很费时的一个工作，特别是使用很多支传感器用于一个工作，而需要更换其他传感器来完成另一个工作。内置接线盒可以让你提前连接好传感器，将不同测量工作的传感器连接在不同的接线盒上，然后根据测量的需要直接插入所需的接线盒。在仪器上可以直接将设置的文件直接调出来就可以开始测试。根据需要，你可以在同一个接线盒上测量各种不同信号，包括热电偶，热电阻，电压，电流或电阻。对于实验室的应用，准确度更为重要，此时可以为1586A配置外置接线模块。外置接线模块可以连接微型的热电偶插头，每个连接都有独立的冷端补偿功能，以及微型镀金下压式连接端子(DWF)，他可以连接裸线，铲形以及微型香蕉插头。这种连接方式使得在实验室校准时非常方便的连接或拆卸热电阻，热电偶和热敏电阻。外置接线模块可以叠放在主机上面减少实验室桌面的占用空间。 1586A灵活的工业现场和实验室配置，减少了所需的设备，降低了费用。

3.多种工作模式

1586A可以以四种方式工作，你可以扫描，监测，测量，或者将仪器作为数字多用表使用。扫描是基于用户的通道设置对通道进行的顺序测量。监测是在扫描过程中对一个通道进行监测而不打断扫描。测量是不需要进行设置，对一个通道进行的测量并记录测量数据。而数字多用表模式类似普通数字表，在不需要任何设置的情况下，在前面板直接快速测量直流电压和电流，2线或者4线电阻。

4. 实时彩色曲线绘制

大部分数据采集系统只能让你查看一个通道的数据。现在1586A可以让你以表格方式实时查看所有通道的数据，并同时绘制4个通道的曲线。你可以放大或缩小曲线标尺查看数据细节或者查看趋势。历史模式可以让你对扫描文件中的数据进行滚动查看…所有这些操作都无需电脑或者绘图仪。曲线模式和表格模式之间可以相互切换，可以提供测量结果和统计信息。

5. 数据传输和数据安全

1586A具有20MB内存，可以存储带时标的75,000个扫描记录。数据和设置文件可以通过U盘或者LAN方便地传送到电脑。 1586A内置了两级的数据安全机制，防止未经授权的用户篡改或涂改测试数据或设置文件。这个安全机制对那些受政府管控的行业和工业是非常重要的，因为要求数据的溯源是可靠的。

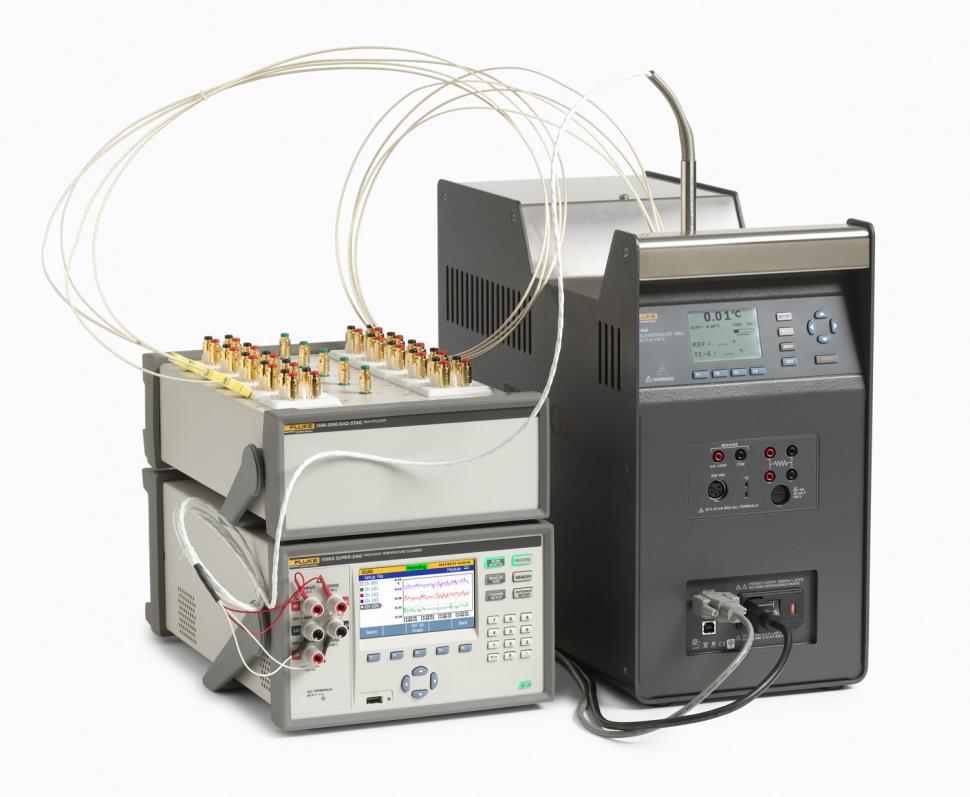

6. 传感器自动校准

利用自动测试功能，无需电脑或软件就可完成传感器的校准。1586A可以通过RS232接口连接福禄克计量校准部的计量炉或恒温槽。1586A可以控制这些热源，自动运行校准的步骤。你可以设置校准的温度点数，温度值，选择扫描顺序(线性，交替，上/下)，指定参考通道以及设置所需的稳定区间。1586A通过参考通道监测温度源的稳定性，一旦稳定后就采集数据，然后移动至下一个温度点。一旦设置完成并启动后，你就可以离开去做其他工作，可以1586A使你的工作轻松简单。

1586A 技术参数

1586A通用技术指标
电源电压	100 V 设置:90 V ~ 110 V
	120 V 设置:108 V ~ 132 V
	220 V 设置: 198 V ~ 242 V
	240 V 设置: 216 V ~ 264 V
频率	47 Hz ~ 440 Hz
功耗	36 VA 峰值 (平均24 W )
环境温度	工作: 0 °C ~ 50 °C
	准确度范围:18°C~ 28 °C
	存储: -20 °C~ 70°C
预热时间:	满足指标1小时
相对温度 (非结露)	工作: 0°C ~ 30°C<80 %;
	30°C ~ 50°C<50 %
	存储: -20°C ~ 70 °C<95 %
高度	工作: 2,000 m
高度	存储: 12,000 m
振动和冲击	符合 MIL-PRF-28800F Class 3
通道能力	模拟通道总数: 45
	电压/电阻通道: 41
	专用电流通道: 5
	数字 I/O: 8 位
	累加计数: 1
	报警输出: 6
	触发输入: 1
输入保护	50 V 所有功能，所有通道，所有量程
数学运算通道	通道数: 20
数学运算通道	运算功能: 和，差，乘，除，多项式指数，幂，开方，对数，最小，最大，平均值，绝对值
触发	内部，外部（触发输入），报警，远程（总线），运动，自动测试
存储	扫描数据 RAM: 带时标的读数75,000
存储	数据/设置文件: 20 MB
U盘	接口类型: A类
	功能: 存储器
	文件格式:FAT32
	存储容量: 32 GB
USB 接口	接口类型:B类
	级别:仪器
	功能: 控制和数据传输
	控制命令:SCPI
LAN	功能:控制和数据传输
	网络协: Ethernet 10/100, TCP/IP
	控制命令:SCPI
RS-232	接口:9 针 (DE-9)
	波特率: 1200, 2400, 4800, 9600, 19200, 38400
	功能:温度控制
尺寸	高:150 mm
	宽: 245 mm
	深:385 mm Weight: 6 kg (typical configuration)
	重量:6 kg ( 典型配置)
	发货重量:9.5 kg ( 典型配置)
符合标准	CE, CSA, IEC 61010 3rd edition

直流电压
最大输入	任何量程50 V
共模抑制比	140 dB @ 50 Hz或60 Hz (1 kΩ; 不平衡) ± 50 V 最大峰值
差模抑制比	55 dB @电源频率 ±0.1 %, ±120 % 量程峰值
A/D 线性	2 ppm 读数+ 1 ppm 量程
输入逻辑电流	30 pA @ 25 ℃
直流电压准确度
准确度按照±（%读数+%量程）给出。基本准确度为中、慢速通道指标。对通道x01~x20或快速扫描，参考下表给出的指标。如果环境温度在规定范围以外，用温度偏离值乘以温度系数并加在原指标之上。
范围	通道1	通道x01~x20	快速	温度超出18℃~28℃
±100mV	0.0037 % + 0.0035 %	加 2 μ	加 0.0008 % of range	0.0005 % + 0.0005 %
±1V	0.0025 % + 0.0007 %	加 2 μ	加 0.0008 % of range	0.0005 % + 0.0001 %
±10V	0.0024 % + 0.0005 %	−	加 0.0008 % of range	0.0005 % + 0.0001 %
±50V	0.0038 % + 0.0012 %	−	加 0.0008 % of range	0.0005 % + 0.0001 %
直流电压输入特性
	分辨率		输入阻抗
量程	慢 / 中速	快速	输入阻抗
±100 mV	0.1V	1V	10GΩ [1]
±1 V	1V	10V	10GΩ [1]
±10 V	10V	100V	10GΩ [1]
±50 V	100V	1 mV	10GΩ1 %

[1] - 输入超过 12 V 时将被钳位。钳位电流至3mA。.

直流电流
输入保护	0.15 A 自动恢复 PTC
直流电流准确度
准确度指标按照±（%读数+%量程）给出。基本准确度为中、慢速通道指标。当使用快速扫描，使用下表给出的指标。如果环境温度在规定范围以外，用温度偏离值乘以温度系数并加在原指标之上。
量程	准确度	快速	温度超出18℃ ~28℃
±1uA	0.015 % + 0.0035 %	加 0.0008 % of range	0.002 % + 0.001 %
±1mA	0.015 % + 0.0011 %	加 0.0008 % of range	0.002 % + 0.001 %
±10mA	0.015 % + 0.0035 %	加 0.0008 % of range	0.002 % + 0.001 %
±100mA	0.015 % + 0.0035 %	加 0.0008 % of range	0.002 % + 0.001 %
直流电流输入特性
分辨率
量程	慢 / 中速	快速	负载电压
±1uA	0.1 nA	1 nA	<1 mV
±1mA	1 nA	10 nA	<1 mV
±10mA	10 nA	100 nA	<1 mV
±100mA	100 nA	1 μA	<1 mV
电阻
最大引线电阻（4 线Ω;）	对100Ω量程，每根引线为10Ω;。其它量程为1kΩ
电阻准确度
准确度按照±（% 读数+% 量程）给出。基本准确度为4 线、中/ 慢速通道指标。对2 线测量，通道1 增加0.02Ω;
内部电阻。对通道x01~x20, 增加1.5Ω; 外部引线电阻。使用快速扫描指标，参考下表给出的指标。如果环境温度在规定
范围以外，用温度偏离值乘以温度系数并加在原指标之上。
量程	准确度	快速	温度超出18℃ ~28℃
100Ω	0.004 % + 0.0035 %	加 0.001 % of range	0.0001 % + 0.0005 %
1kΩ	0.003 % + 0.001 %	加 0.001 % of range	0.0001 % + 0.0001 %
10kΩ	0.004 % + 0.001 %	加 0.001 % of range	0.0001 % + 0.0001 %
100kΩ	0.004 % + 0.001 %	加 0.001 % of range	0.0001 % + 0.0001 %
1MΩ	0.006 % + 0.001 %	加 0.002 % of reading plus 0.0008 % of range	0.0005 % + 0.0002 %
10MΩ	0.015 % + 0.001 %	加 0.002 % of reading plus 0.0008 % of range	0.001 % + 0.0004 %
100MΩ	0.8 % + 0.01 %	加 0.01 % of range	0.05 % + 0.002 %
电阻输入特性
量程	慢 / 中速	快速	激励电流（开路电压）
100Ω	0.1mΩ	1mΩ	1mA (4 V)
1kΩ	1mΩ	10mΩ	1mA (4 V)
10kΩ	10mΩ	100mΩ	100μA (6 V)
100kΩ	100mΩ	1Ω	100μA (12 V)
1MΩ	1Ω	10Ω	10μA (12 V)
10MΩ	10Ω	100Ω	1μA (12 V)
100MΩ	100Ω	1kΩ	0.1μA (12 V)

1586A 配件信息

配件	描述
1586-2586	内置模块接线盒（不含继电器板）
1586-2586/C	High-Capacity Module without Relay Card, Accredited Calibration
1586-2586-KIT	内置模块接线盒 + 继电器板
1586-2586-KIT/C	High-Capacity Module with Relay Card, Accredited Calibration
1586-2588	外部接线模块，不含内部继电器板
1586-2588/C	DAQ-STAQ Multiplexer without Adapter Card, Accredited Calibration
1586-2588-KIT	外置接线模块 + 继电器板
1586-2588-KIT/C	DAQ-STAQ Multiplexer, Adapter Card, Interface Cable, Accredited Calibration
1586-2588-CBL	外置接线模块电缆
1586A-101	10-ohm Current Shunt Resistors, set of 10
Y1586S	单机架安装件
Y1586D	双机架安装件
1586-CASE	1586A主机便携箱
1586/DS-CASE	1586A/DS-HC便携箱
