日本岩崎 导体曲线图示仪 CS-3000系列

模式/极性

HC模式未配载

Pulse／+－

最大峰值电流
  最大峰值功率
  最大峰值电压

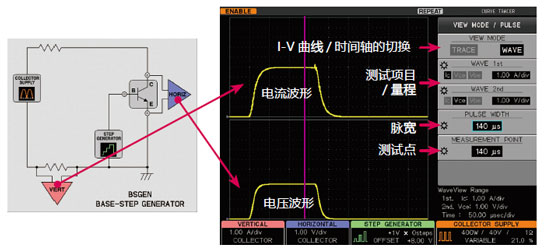

脉宽

脉宽在50μs～400μs （10μs分辨率）范围可调整

测试点

可指定测试点 （10μ分辨率）

垂直轴量程

100mA～50A/div

100mA～100A/div

测试台

CS-301

CS-302

波形补偿

硬件

对集电极电源与接地间的浮动电容进行补偿

软件

通过软件的细线化处理功能进行波形补偿

阶梯信号发生器

偏移

设定范围
  分辨

STEP AMPLITUDE设定的-10倍～+10倍
  STEP AMPLITUDE设定的1%

电流模式

振幅量程
  最大电流
  最大电

1步进约50nA～200mA、21段　1-2-5切换
  2A
  10V以上

电压模式

振幅量程
  最大电流
  最大电压

１步进约50mV～2V、6段　1-2-5切换
  ±40V
  500mA～ （～8V）、200mA～ （～15V）、10mA～ （～40V）

步进周期

50Hz或60Hz的2倍（AC模式下为1倍）、HC模式时为脉冲间隔

脉冲・步进

脉宽

50μs～400μs （10μs步进）
  HC模式时为相对于集电极电源脉冲前后100μs的脉宽

步进数

0～20段

AUX出力

量程

OFF、－40V～+40V （100mV步进可调）

测试模式

REPEAT、STOP/SINGLE、SWEEP

垂直轴
  （全量程0div）

集电极电流

量程

HV模式：1μA/div～2A/div、20步进　1-2-5切换 （HC模式另行规定））

精度

读数的2%+0.05×VERT/div
  加上以下最大峰值电压的波形补偿误差
  0.5μA （30V）、1μA （300V）、6μA （3kV）、12μA （5kV）
  30V,300V,3kV最大峰值电压的10%以上、5kV为30%以上

发射极电流
  （LEAKAGE）

量程

1nA/div～2mA/div、20步进　1-2-5切换
  （集电极电源模式为LEAKAGE）

精度

读数的2%+0.05×VERT/div+1nA以下

水平轴 （全量程10div）

集电极电压

量程

HC模式：50mV/div～5V/div、7步进 1-2-5切换（HV模式另行规定）

精度

读数的2%+0.05×HORIZ/div以下

栅漏电压

量程

50mV/div～5V/div、7步进　1-2-5切换

精度

读数的2%+0.05×HORIZ/div以下

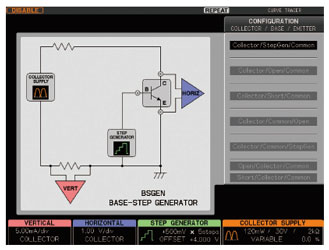

显示

显示器

8.4英寸 TFT液晶显示器

数据数

1,000点/曲线（AC、全波整流）
  20～1,000点/曲线 （SWEEP模式）

曲线显示

连线、点线

平均数

OFF、2～255次

长度

OFF、SHORT、LONG、无限长

内部波形保存（REF）

４画面

游标测试

DOT

Vert、Horiz、β或gm

fLINE

Vert、Horiz、1/grad, intercept

FREE

Vert、Horiz、β或gm

WINDOW

WINDOW区域的Vert、Horiz、β 或gm

数据保存/读取

内部存储

设置参数：256个、REF：4画面

外部存储

USB1.1：设置参数、波形、画面复制（BMP、TIFF、PNG）

远程控制

由LAN连接远程控制　10BASE-T/100BASE-TX 1端口

电源

CS-3xxx

AC100-240V 50/60Hz 、工作时最大功率：500VA、待机时：7W Max

外形尺寸(mm)
  （不含突出部、附属品）
  质量 （不含附属品）

CS-3100

424W x 220H x 555D、约28kg

CS-3200,3300

424W x 354H x 555D、约43kg
