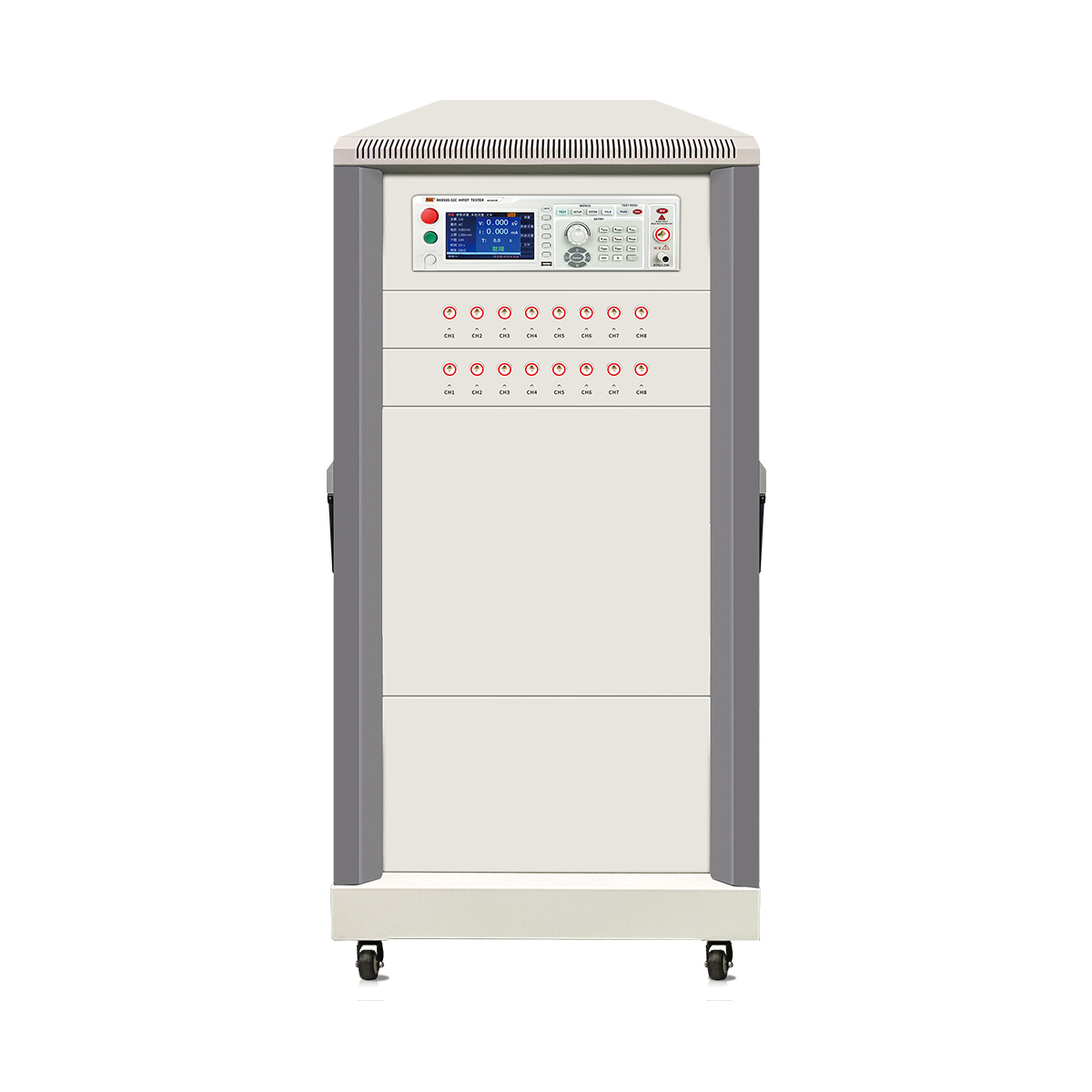

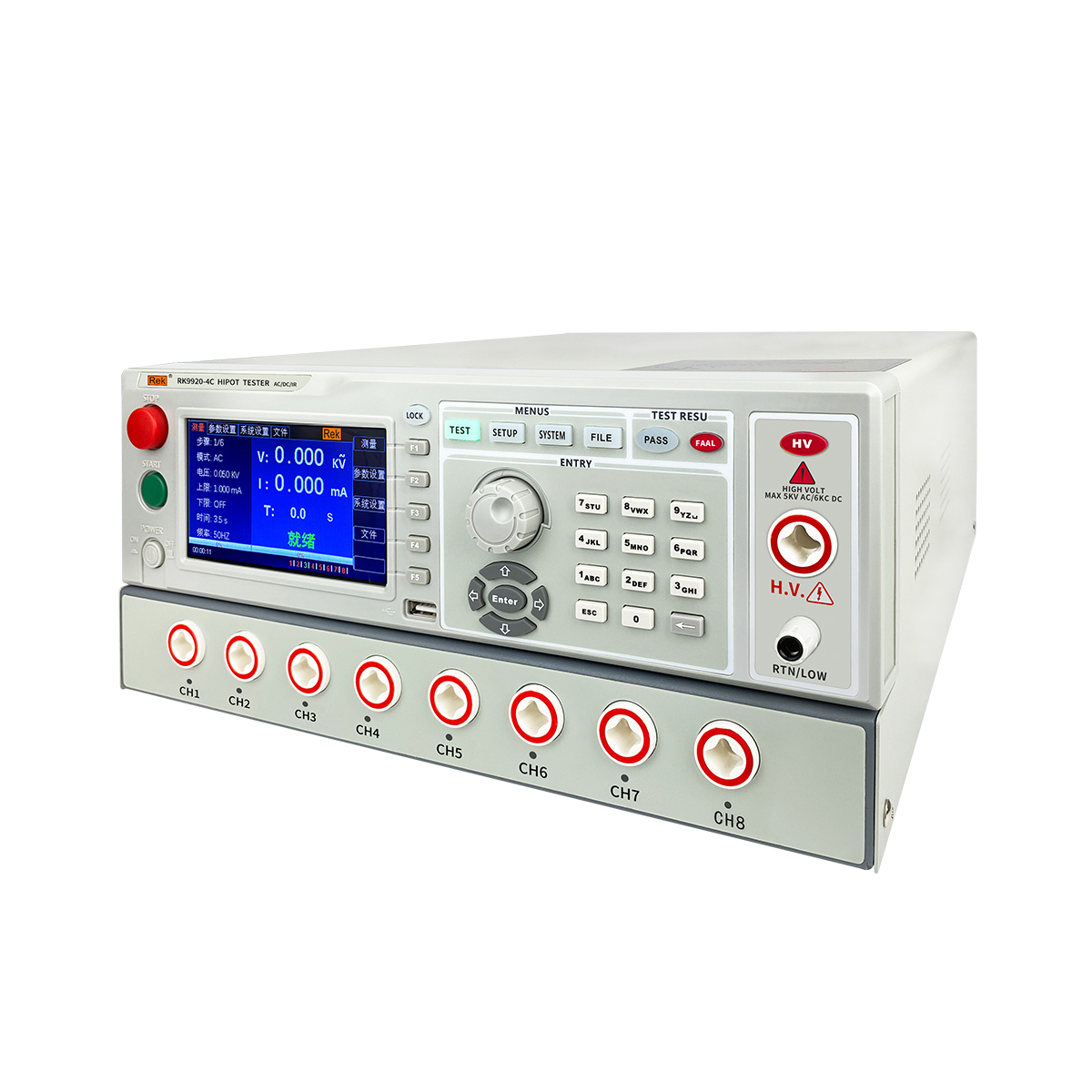

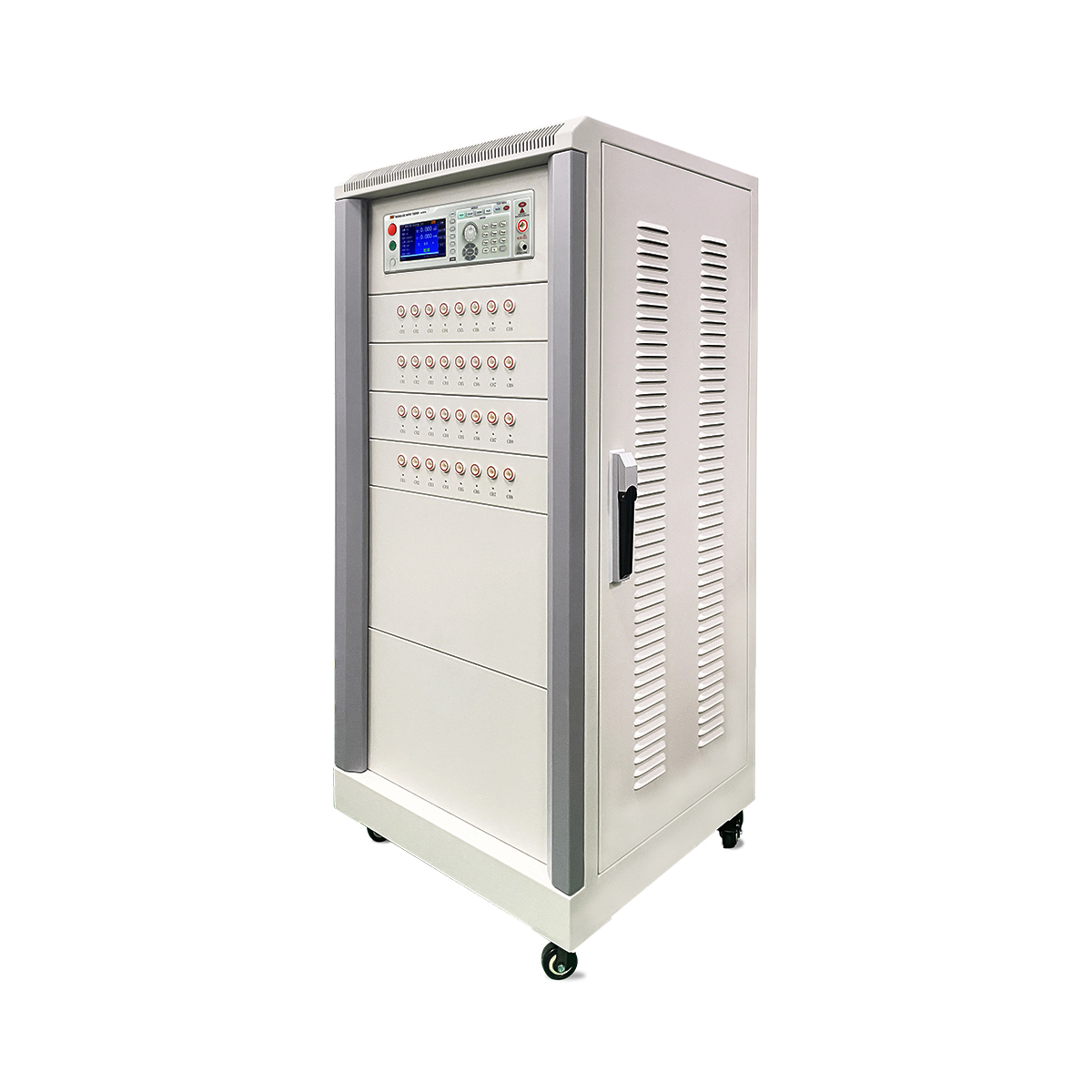

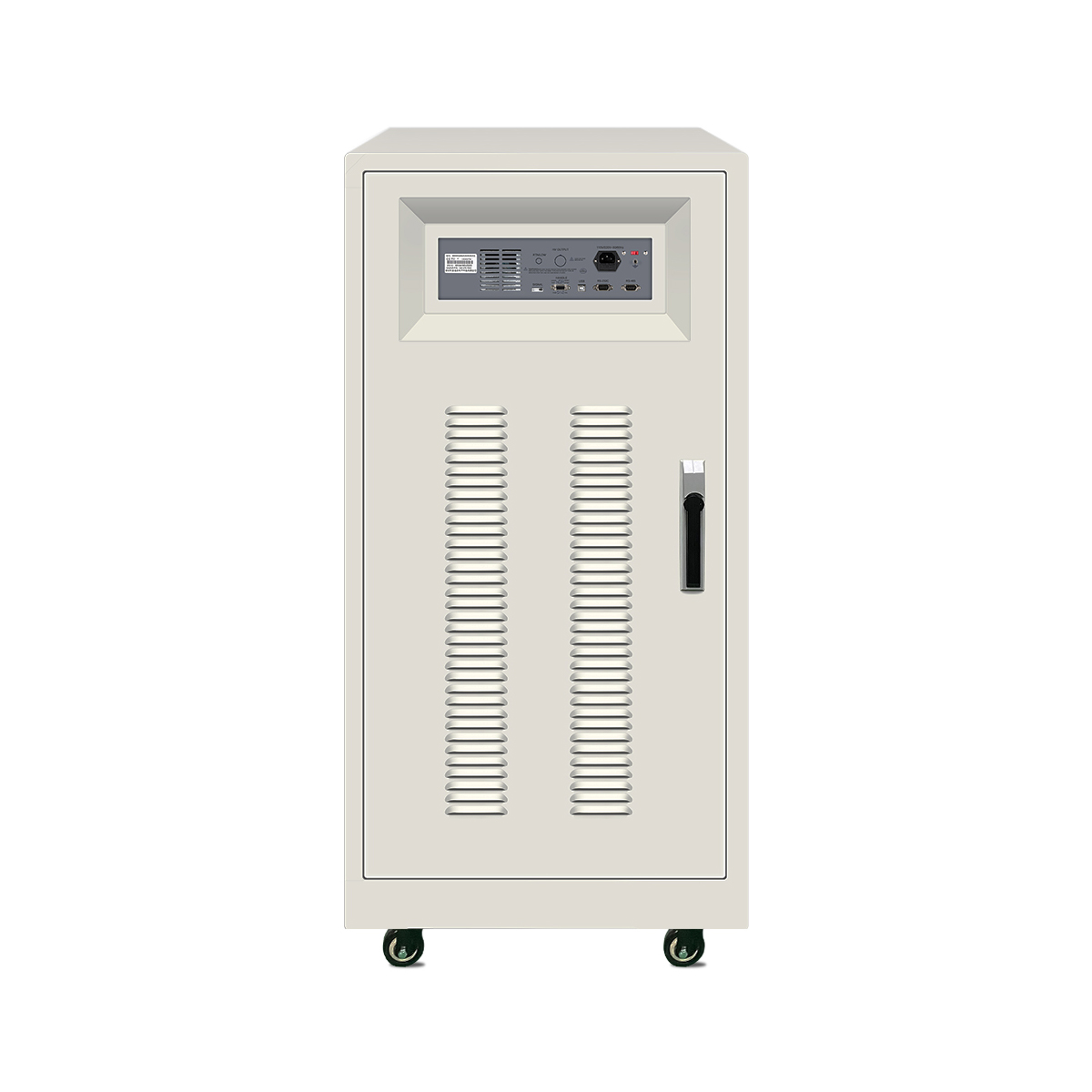

RK9920-16C/RK9920-32C/RK9920A-4C/RK9920A-8C 交直流耐压绝缘测试仪
本系列程控耐压测试仪是采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小，输出电压的上升、下降。输出电压的频率安全由MCU控制，能实时显示击穿电流和电压值，并具有软件校准功能，配备PLC接口、RS232C、RS485、USB device、USB Host接口，可方便与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。
IEC60335-1、GB4706.1、UL60335-1 家用和类似用途电器的安全第一部分：通用要求UL60950、GB4943、IEC60950 信息技术设备UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求IEC61010-1、GB4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
应用领域
自动化系统测试、 家用电器、变压器、电机、电气设备、电热器具、照明行业、新能源汽车、电子元器件整机进行安规综合测量
产品特点
1、480×272点，5寸TFT-LCD显示
2、快速放电和电弧侦测功能
3、增强的人体保护功能：触电保护功能
4、自带4路(RK9920-4C)、8路(RK9920-8C)、自带16路(RK9920-16C)、32路扫描接口(RK9920-32C)
5、可存储测试步骤，测试模式可任意组合
6、999.9秒内任意设定的电压上升时间、测试时间，针对 绝缘电阻有可随意设定测试等待时间
7、全新的操作界面和人性化的面板设计
8、锁键盘功能
技术参数
型号 | RK9920-4C | RK9920-8C | RK9920A-4C | RK9920A-8C |
扫描接口 | 4路 | 8路 | 4路 | 8路 |
耐压测试 |
输出电压 | AC | 0.05kV-5.00kV ±2% |
DC | 0.05kV-6.00kV ±2% |
电流测试范围 | AC | 0 — 20mA ±（2%读数+5个字） |
DC | 0 — 10mA ±（2%读数+5个字） |
快速放电 | 测试结束后自动放电（DCW） |
绝缘电阻测试 |
输出电压 (DC) | 0.05kV-5.0kV ±（1%+5个字） |
电阻测试范围 | ≥500v 0.10MΩ-1.0GΩ ±5%
1.0G-50.0 GΩ ±10%
50.0 GΩ-100.0 GΩ±15%
<500V 0.10MΩ-1.0GΩ ±10%
1.0GΩ-10.0GΩ 无精度要求 | / |
|
|
|
|
放电功能 | 测试结束后自动放电 |
电弧侦测 |
测量范围 | AC/DC | 1mA-20mA |
一般参数 |
电压上升时间 | 0.1S～999.9S |
测试时间设定 | 0.2S～999.9S |
电压下降时间 | 0.1S～999.9S |
等待时间（IR） | 0.2S～999.9S |
时间精度 | ±（1%+0.1S） |
接口 | Handler、RS232、RS485、USB DEVICE、USB HOST |
工作温度、湿度 | 10℃～40℃，≤90%RH |
电源要求 | 90～121V AC（60Hz）或198～242V AC（50Hz） |
功耗 | ＜400VA |
标配 | RK00001电源线、线材接口转接驱动光碟、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口线、RK8N+高压棒、连接线RK00006、16G U盘（说明书）、RK26003A测试仪、RK26003B测试线 |
|
选配 | RK00031 USB转RS485母串口线工业级 连接线长1.5米 上位机 |
重量（净重） | 19.35KG | 19.75KG | 19.35KG | 19.75KG |
尺寸（H×D×L） | 174mm×450mm×352mm |
机型 | RK9920-16C | RK9920-32C |
扫描接口 | 16路 | 32路 |
耐压测试 |
输出电压 | AC | 0.05kV～5.00kV ±2% |
| DC | 0.05kV～6.00kV ±2% |
电流测试范围 | AC | 0～20mA ±(2%读数+5个字） |
| DC | 0～10mA ±(2%读数+5个字） |
| 快速放电 | 测试结束后自动放电（DCW） |
绝缘电阻测试 |
输出电压（DC） | 0.05kV～5.0kV ±(1%+5个字） |
电阻测试范围 | 0.1MΩ-100.0GΩ |
电阻测试精度 | ≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% 50.0 GΩ-100.0 GΩ±15% |
| <500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 无精度要求 |
放电功能 | 测试结束后自动放电 |
电弧侦测 |
测量范围 | AC | 1～20mA |
| DC | 1～20mA |
一般参数 |
电压上升时间 | 0.1～999.9S |
测试时间设定（AC/DC） | 0.2～999.9S |
电压下降时间 | 0.1～999.9S |
等待时间（IR） | 0.2～999.9S |
时间精度 | ±1%+0.1S |
接口 | HANDLER接口、RS232C接口、RS485接口、USB接口、U盘接口 |
工作温度 | 10℃～40℃，≤90%RH |
电源要求 | 90～121V AC(60Hz)或198～242V AC (50Hz) |
功耗 | ＜400VA |
体积(D×H×W) | 500mm×1300mm×550mm |
重量(净重) | 78.18KG |
选配附件 | RK00031 USB转RS485母串口线工业级 连接线1.5米长、上位机 |
随机标配附件 | 电源线RK00001、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、16G U盘(说明书)、线材接口转接驱动光碟、RK26003A测试线、RK26003B测试线、 RK8N+高压棒 |
