HDJ系列三维可调夹具

张力测控 三维可调夹具 HDJ系列

品牌名称:张力测控

产品型号:HDJ系列

产品规格
产品介绍

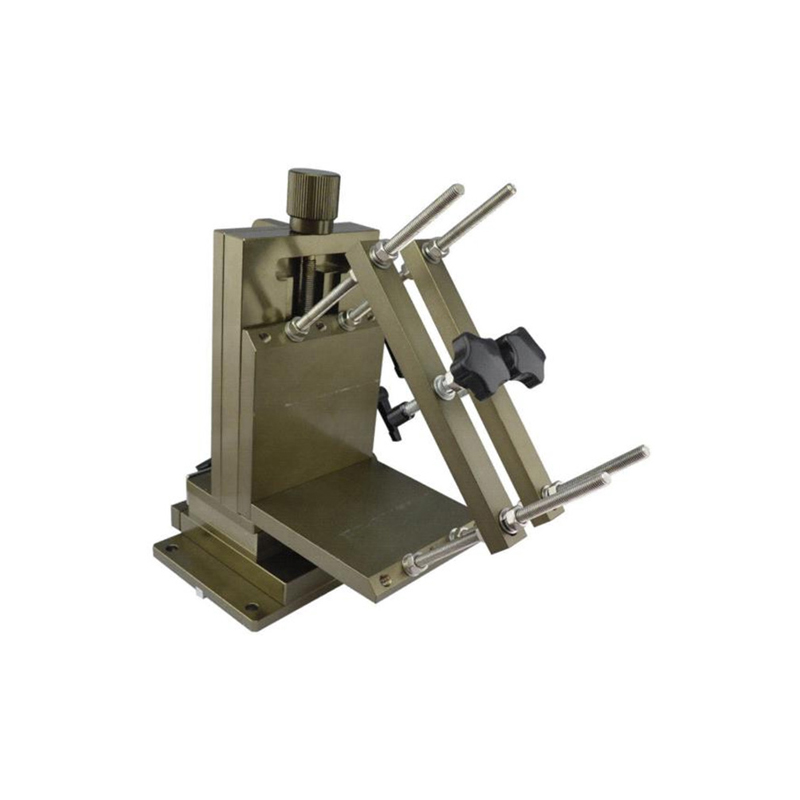

张力测控的HDJ系列夹具非常适用于中小型马达做性能 测试,此外也可设计订做用于生产线使用的快速工装。这种三维可调夹具极大方便了不同外径的电机固定和对中,并适用于各种磁滞式测功机。搭配不同长度的T型槽底板可以适配长度不同的电机。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

简要介绍

张力测控的HDJ系列夹具非常适用于中小型马达做性能 测试,此外也可设计订做用于生产线使用的快速工装。这种三维可调夹具极大方便了不同外径的电机固定和对中,并适用于各种磁滞式测功机。搭配不同长度的T型槽底板可以适配长度不同的电机。


产品特点

•最大可夹电机直径30cm

•适用于所有张力磁滞测功机系列产品

•安全锁死结构

•导轨滑块方便电机与测功机对中

•易于三维调节操作

•振动保护

•防刮擦电机表面设计

•无需工具调节,手动即可操作

•可搭配张力T型槽底板或测试台使用


技术参数

类型

HDJ-40

HDJ-100

HDJ-150

HDJ-300

被测电机外径

最大直径40mm

最大直径100mm

最大直径150mm

最大直径300mm

测功机

1kg·cm以下测功机

1~30kg·cm测功机

30~60kg·cm测功机

50kg·cm以上测功机

夹具底板

T型槽底板

T型槽底板

T型槽底板

T型槽底板或3D台面

固定架梁

1

2

2

1
