MD16U
MD16U

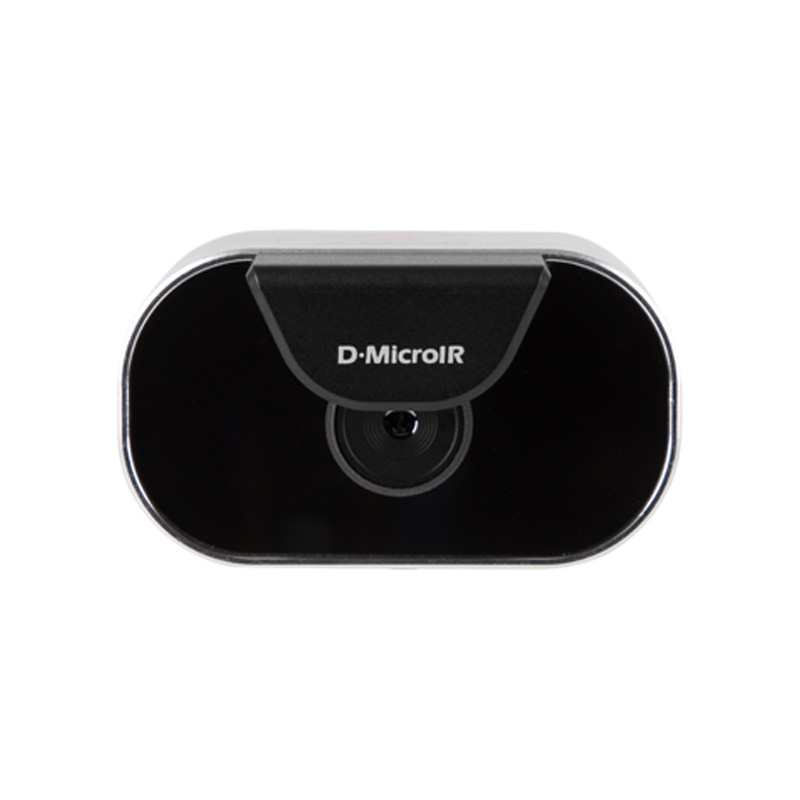

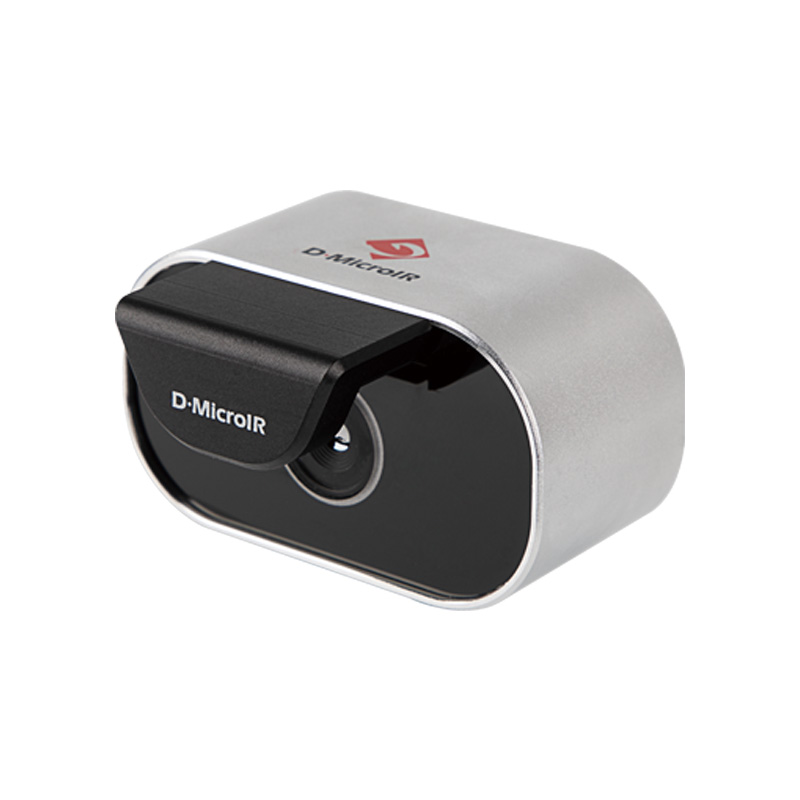

大立科技 红外热像仪机芯模组 MD16U人体测温模组

品牌名称:大立科技

产品型号:MD16U

产品规格
产品介绍
全集成微型黑体,测温精度高、性能稳定、工作环境温度影响小。
全幅人体测温:每帧图像提供120×160个温度点数据,适合多种应用。
体积小、安装便建,通用单根USB线输入输出。
UVC输出,实现免驱开发。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品特性

全集成微型黑体,测温精度高、性能稳定、工作环境温度影响小;

全幅人体测温:每帧图像提供120×160个温度点数据,适合多种应用;

体积小、安装便捷,通用单根USB线输入输出;

UVC输出,实现免驱开发。

镜头配置

无热化免调焦镜头:3.85mm



产品应用

适用于测温平板、测温闸机、测温安检门、测温考勤机、测温门禁对讲等其它人体测温筛查设备集成使用。



技术参数

项      目

技术参数

MD16U

探测器性能

探测器类型

非制冷焦平面微热型

像素

160×120

像元间距

17μm

噪声等效温差

≤60mK@F1,300K,50Hz

帧频

≤12Hz(图像和温度同时输出)

≤14Hz(单独图像或温度)

波长范围

8~14um

镜头

无热化免调焦镜头

f3.85mm/F1.0

视场角

29.7°×38.9°

测温功能

测温范围

30℃~40℃

测温精度(室温)

配置一体式黑体,±0.3℃(环温20℃~30℃)/±0.5℃(环温10℃~40℃)

测温距离

0.5m

距离校正

支持距离校正

人体测温修正

支持表面温度/人体内部温度

测温数据输出

120×322(图像和温度上下拼接)

120×162(灰度数据或者温度数据)

电源系统

工作电压

DC   4.4V~5.5V

功耗

0.8W(室温稳态),峰值2.5W

接口

输出接口

UVC

控制接口

UVC

二次开发

提供SDK,包含数据接收、发送、解析,输出模式切换、滤波算法开关、自动增益开关、伪彩调用和距离校正接口

结构要求

安装接口

底部2个M2螺纹孔,1个1/4’-20UNC螺纹孔,背面4个M2螺纹孔

环境参数

工作温度

10℃~40℃

存储温度

-40℃~60℃

物理特性

尺寸(mm)

70mm×40mm×53mm

网站数据仅供参考,如遇变更或调整恕不另行通知,以实际产品为准。
