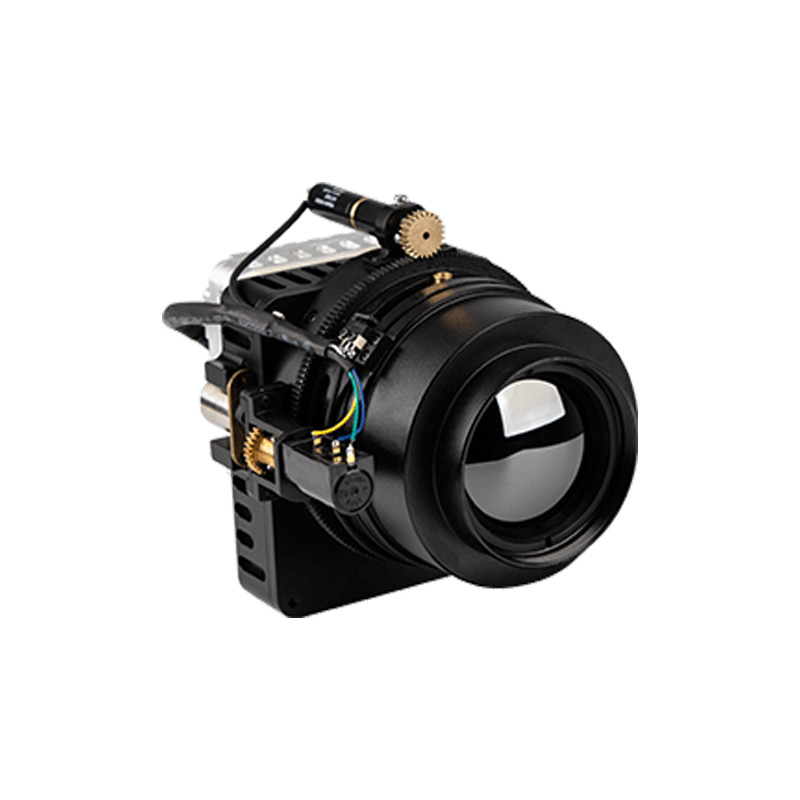

大立科技 红外热像仪机芯模组 ZE1920高清模组

ZE1920

探测器性能

探测器类型

非制冷焦平面微热型

分辨率

1920×1080

像元间距

15μm

探测器帧频

50Hz

响应波段

8～14um

噪声等效温差

≤60mK

图像控制

亮度/对比度调整

手动及自动

极 性

色标反向

色 标

14种色标（常规13+红热色标）。

数字变倍

1~8x连续变焦（步长0.1）

非均匀性校正

手动校正，开机自动校正。

图像处理

数字细节增强DDE

镜像功能

上下翻转、左右翻转。

设置功能

OSD菜单

有

语 言

中文、英文。

报警功能

灰度报警

图像报警框标记/LVTTL报警信号/串口报警指令（开关量）。

报警阀值

可设置

响应时间

报警响应时间≤0.2s。

镜头控制

焦距

23mm/F1.0（64.1°×38.8°）

45mm/F1.0（35.5°×20.4°）

90mm/F1.0（18.2°×10.3°）

驱动方式

电动

驱动接口

1路，支持DC6~12V直流电机。

电动调焦

连续调节/步长调节（步长0-32档可设置），控制命令Pelco-D。

自动调焦

自动聚焦时间≤3s。

电源系统

外接电源

DC12V

保护功能

过压、欠压、反接保护。

视频输出

数字接口

一路并行口LVCMOS（16bit、BT1120）

一路MIPI   CSI-2串行口

高清视频

有

控制接口

串 口

RS422

TTL   3.3V 电平

控制命令

聚焦、变倍、自动聚焦、清晰值输出、电子放大、色标切换、极性切换、亮度设置、增益设置、增强等参数设置命令。

接口型式

硬件接口

带锁扣接插件（电源、串口、电机控制接口等）。

安装接口

M2*0.4螺孔，3面（每面两个），可选配1/4＂-20-UNC三脚架转接件。

尺 寸

W82×H93×D50mm（不含镜头及镜头接口）

重量

1.1kg（含45mm镜头）

环境参数

工作温度

-20℃~+60℃

存储温度

-45℃~ +70℃

抗冲击

按GB/T15211类别II要求

抗振性

按GB/T15211类别II要求
