大立科技 红外热像仪机芯模组 D8X3系列

D883

D843

探测器性能

探测器类型

非制冷氧化钒（VOX）探测器

像 素

384×288

640×512

像元间距

17μm

噪声等效温差

≤50mK@F1，300K，50Hz

≤50mK@F1，300K，50Hz

场 频

50Hz

波长范围

8～14um

镜头选项

无热化免调焦镜头

9mm、13mm、18mm、25mm、37mm、50mm

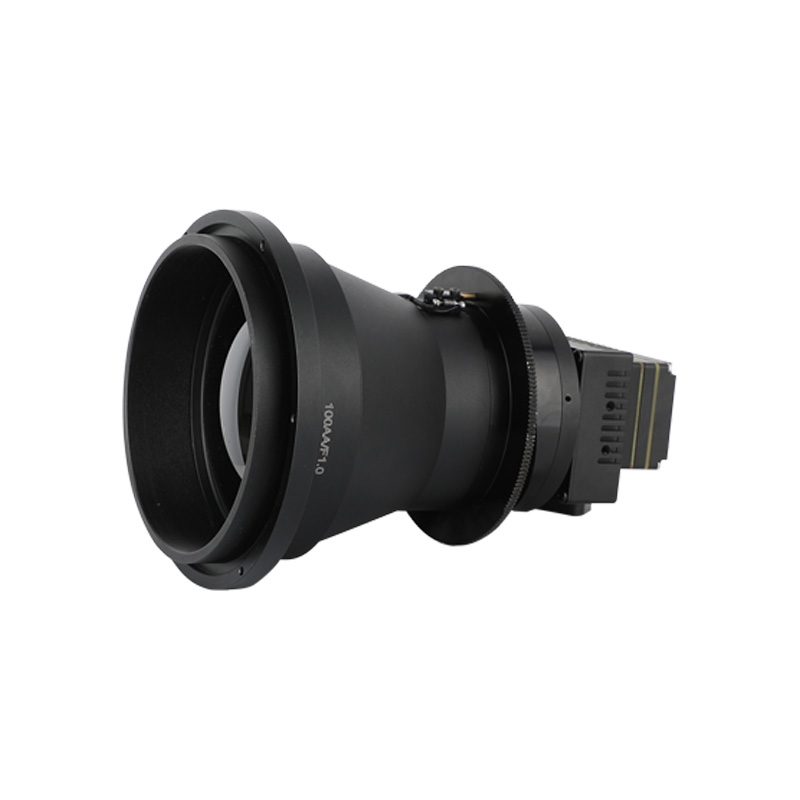

电动调焦镜头

75mm、100mm、150mm、25~100mm、30~150mm

图像性能

预热时间

（常温25℃时）（图像稳定输出）10S

显示分辨率

PAL：720×576；

帧频

50Hz（PAL）

亮度/增益调整

手动亮度/增益；自动亮度/手动增益；自动亮度/增益。

极性变换

色标反色

电子变倍

1X/2X/3X/4X

图像增强功能

有

校正功能

手动校正，开机自动校正，正常工作后定时校正（定时有短时、长时和关闭可选）。

图像显示

多种伪彩色标（消防色标、铁红、红热、琥珀、白热、黑热等）

热像分析

高温追踪报警

自动聚焦

有

语言

中文、英文

高温预警

报警方式

相对环境背景的温差报警

报警输出

开关量报警/dali协议时串口可输出报警方框坐标信息

电源系统

外接电源

DC12V

功 耗

≤4W（常温正常工作，不调零、不调焦等）

保护功能

过欠压保护、过流保护、反接保护

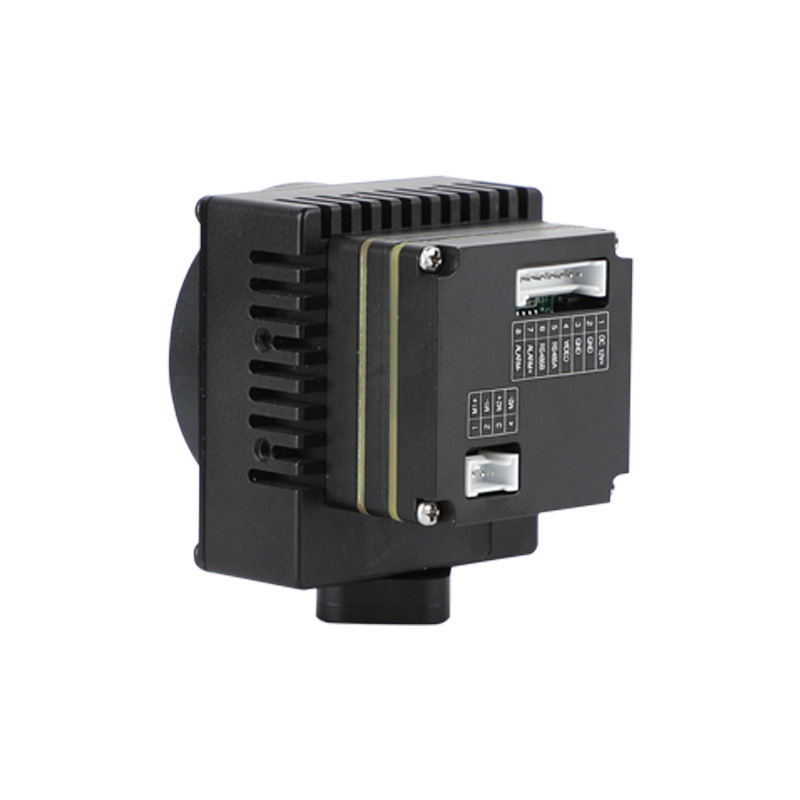

接    口

电源接口

有

模拟视频输出

PAL制（出厂前可设置NTSC制）

开关量输出

有

串 口

标准RS485串口，具有Pelco-D/P通用协议及dali协议

调焦控制接口

有

变焦控制接口

有

结构要求

安装接口

2xM3螺孔（四侧）

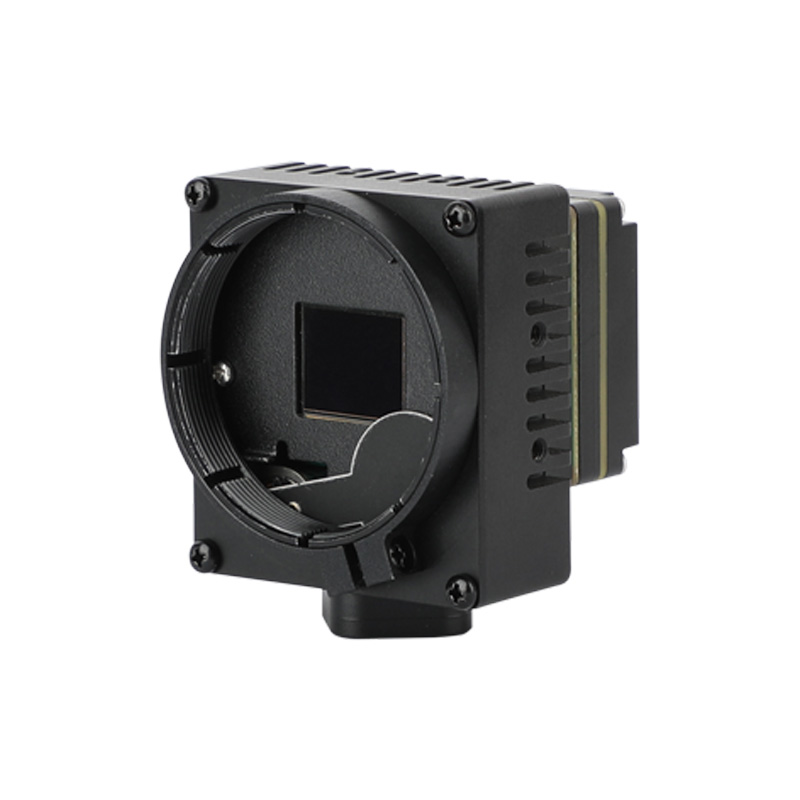

外壳造型

不带镜头组件外壳为方型，前端为镜头接口（M45*1螺纹或M34*0.75）

环境参数

工作温度

-40℃~   +60℃

存储温度

-40℃~   +70℃

物理特性

重 量（g）

155g

尺 寸（mm）

52×50×56mm（长×宽×高）（组件无镜头）
