JT24 φ300

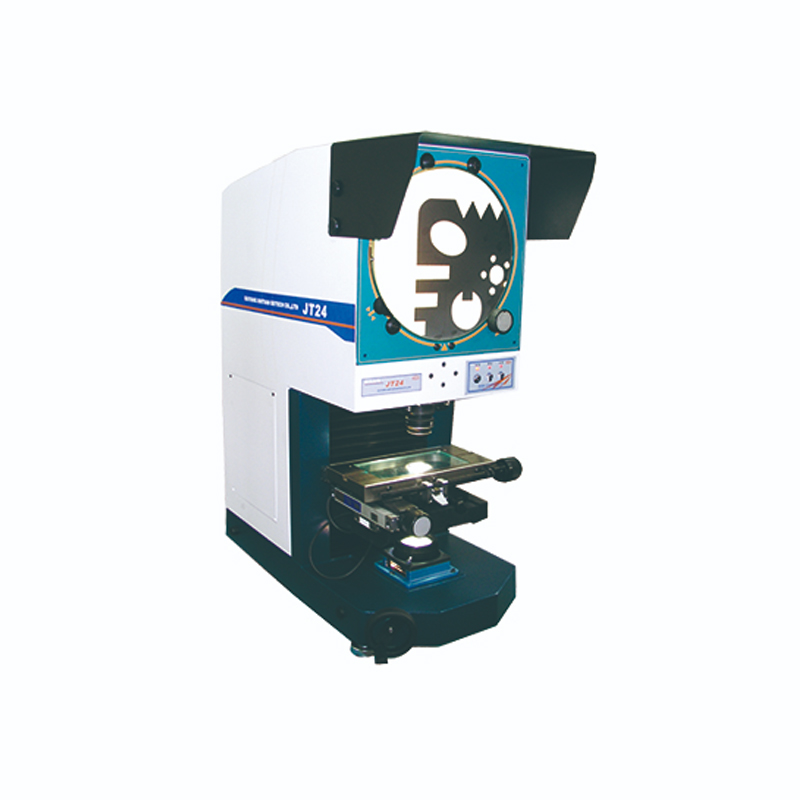

新天光电 数字式投影仪 JT24 φ300

品牌名称：新天光电

产品型号：JT24 φ300

获取报价 加入询盘
产品规格
产品介绍
投影仪是一种利用光学原理，将放置在工作台上的被测件，通过具有准确放大率的物镜放大成像于投影屏上，检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器，应用领域非常广泛。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

投影仪是一种利用光学原理，将放置在工作台上的被测件，通过具有准确放大率的物镜放大成像于投影屏上，检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器，应用领域非常广泛。



产品特点

仪器外形美观，结构紧凑，操作方便。
光源采用高亮度、长寿命卤钨灯，照明均匀。
外形美观，测量精度高，工作台选用航空铸铝，重量轻。
光学系统品质优良，物镜成像清晰，放大倍率准确。
反射照明采用光纤传输，体积小、亮度高，使用方便。
透射照明亮度分高低两档可调，适应不同工件的测量要求。



技术参数

投影屏

投影屏尺寸：φ300mm

投影屏旋转范围：0°～360°

旋转角度显示当量：1′

旋转角度准确度：6′

工作台

台面尺寸（mm）

326×150

测量范围（mm）

200×80

调焦范围（mm）

0～100

分辨率（mm）

0.001

仪器准确度

2.5+L/80μm（其中L为测量长度，单位：mm）

工作台承重（kg）

5

物镜

物镜放大率

10×

20×

50×

100×

物镜物方视场

φ30mm

φ15mm

φ6mm

φ3mm

物镜工作距离

75mm

69mm

44mm

26mm

放大倍率误差：0.08%

照明光源

透射照明：12V 100W卤钨灯

反射照明：24V 150W卤钨灯



额定电压:AC 220V 50Hz

仪器使用环境

室温：20℃±5℃，相对湿度：40%-70%RH

仪器外形尺寸（mm）：长 746×宽 420×高 980

仪器质量：105kg
