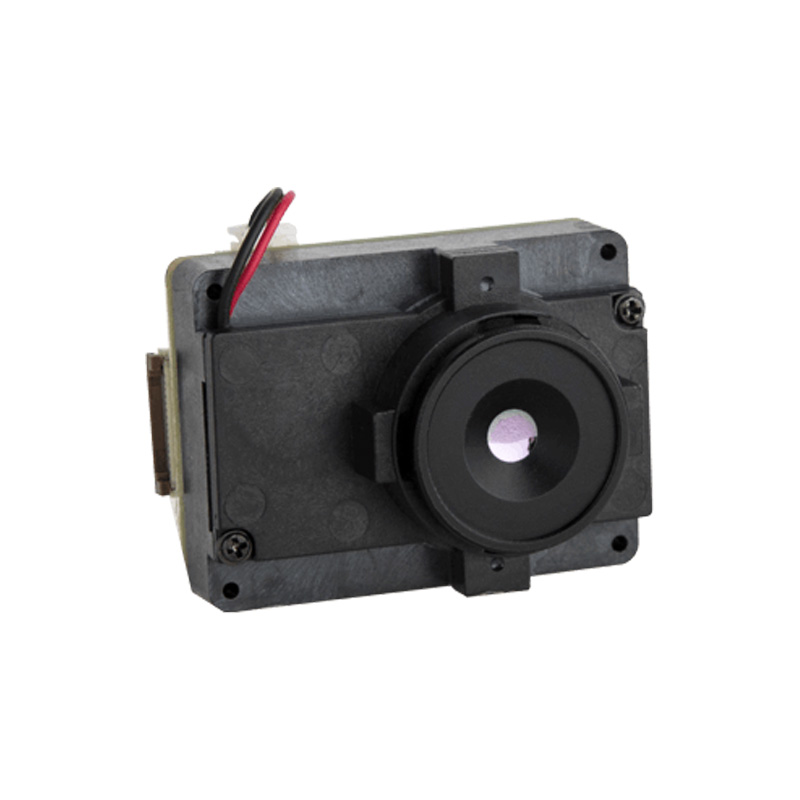

大立科技 微型化红外成像模组 SC/SD系列

品牌名称:大立科技

产品型号:SC/SD系列

产品规格
产品介绍
SC/SD16系列160×120微型化红外模组,采用自主研发生产的红外阵列传感器,根据应用需求可集成无挡片算法、热像精准测温、环境温度自适应校准等先进算法。
SC/SD系列模组采用SPI接口输出数字红外图像,通用串口对组件进行通讯控制,便于与其它MCU主控的设备集成对接。

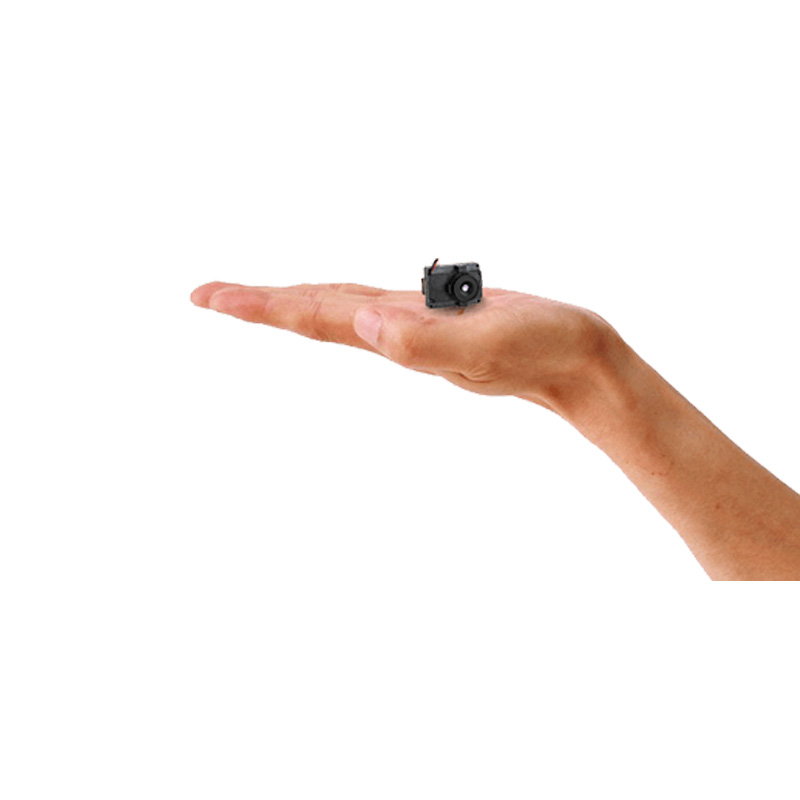

SC/SD模粗具有体积小,重量轻,功耗低,性价比高等优势。适合应用于工业在线测温、设备过温报警、人流量计数、手持仪器、火灾监控报警等各种红外测温监控领域。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品介绍

SC/SD16系列160×120微型化红外模组,采用自主研发生产的红外阵列传感器,根据应用需求可集成无挡片算法、热像精准测温、环境温度自适应校准等先进算法。

SC/SD系列模组采用SPI接口输出数字红外图像,通用串口对组件进行通讯控制,便于与其它MCU主控的设备集成对接。

SC/SD模粗具有体积小,重量轻,功耗低,性价比高等优势。适合应用于工业在线测温、设备过温报警、人流量计数、手持仪器、火灾监控报警等各种红外测温监控领域。



技术参数

组件型号

SC16ATSC15

SC16ATSC30

SD16ATSC15

SD16ATSC30

探测器

探测器类型

非制冷红外阵列传感器

分辨率

160×120

像元间距

25um

25um

17um

17um

波长范围

8~14um

探测器NETD

≤60mK(F/1,300K,60Hz)

红外视频

标配帧频

9Hz

图像校正

开机自动校正

图像输出接口

SPI

通信控制接口

RS232

测温

测温范围

-10℃~+150℃

-10℃~+300℃

-10℃~+150℃

-10℃~+300℃

测温精度(室温)

±2℃或读数的±2%(取大值)

测温方式

中心点/最高温/最低温,三点测温

测温数据输出

每帧红外图像同时输出中心点/最高温/最低温的温度

电源

输入

DC   4~5V

功耗

≤0.4W

环境

工作温度

0℃~ +50℃

-15℃~ +50℃

储存温度

-40℃~ +70℃

光机参数

镜头

f3.85mm\F1.0

视场角

59°×44°

59°×44°

40°×30°

40°×30°

整体尺寸

W24.5×H32.5×D20.7mm

安装方式

通过对角2个ϕ1.2mm通孔,ST1.4螺丝安装

网站数据仅供参考,如遇变更或调整恕不另行通知,以实际产品为准。
