JT36 φ600

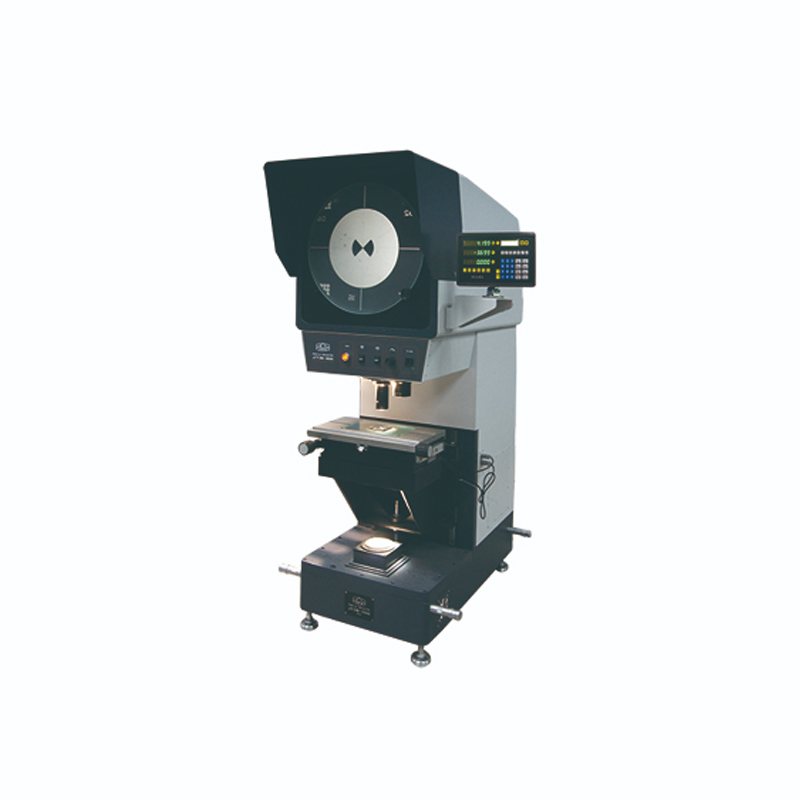

新天光电 数字式投影仪 JT36 φ600

品牌名称：新天光电

产品型号：JT36 φ600

获取报价 加入询盘
产品规格
产品介绍
投影仪是一种利用光学原理，将放置在工作台上的被测件，通过具有准确放大率的物镜放大成像于投影屏上，检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器，应用领域非常广泛。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

投影仪是一种利用光学原理，将放置在工作台上的被测件，通过具有准确放大率的物镜放大成像于投影屏上，检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器，应用领域非常广泛。



产品特点

仪器投影屏为垂直安装，便于使用者观测。

透射照明强度分高低两档可调，适应于不同工件的测量。
光学系统品质优良，物镜成像清晰，放大分辨率准确。



技术参数
投影屏
投影屏尺寸:    φ600mm
投影屏旋转范围:  0°～360°
旋转角度显示当量: 1′
旋转角度准确度:6′

工作台（两种可选）

类型

小型

中型

台面尺寸（mm）

550×260

650×360

测量范围（mm）

200×100

300×200

调焦范围（mm）

0～80

分辨力（mm）

0.001

仪器准确度

4+L/25μm（其中L为测量长度，单位：mm）

工作台承重（kg）

10

物镜

物镜放大倍率

10×

20×

50×

物镜物方视场（mm）

φ60

φ30

φ12

物镜工作距离（mm）

135

87

76

放大倍率误差：0.08％

照明光源
透射：24 V 150W 卤钨灯
反射：24 V 150W 卤钨灯

额定电压
AC   220V      50Hz

环境要求
室温20℃±5℃，相对湿度40%－70％RH

仪器外形尺寸（mm）：长 1300×宽 840×高1940

仪器质量：760kg
