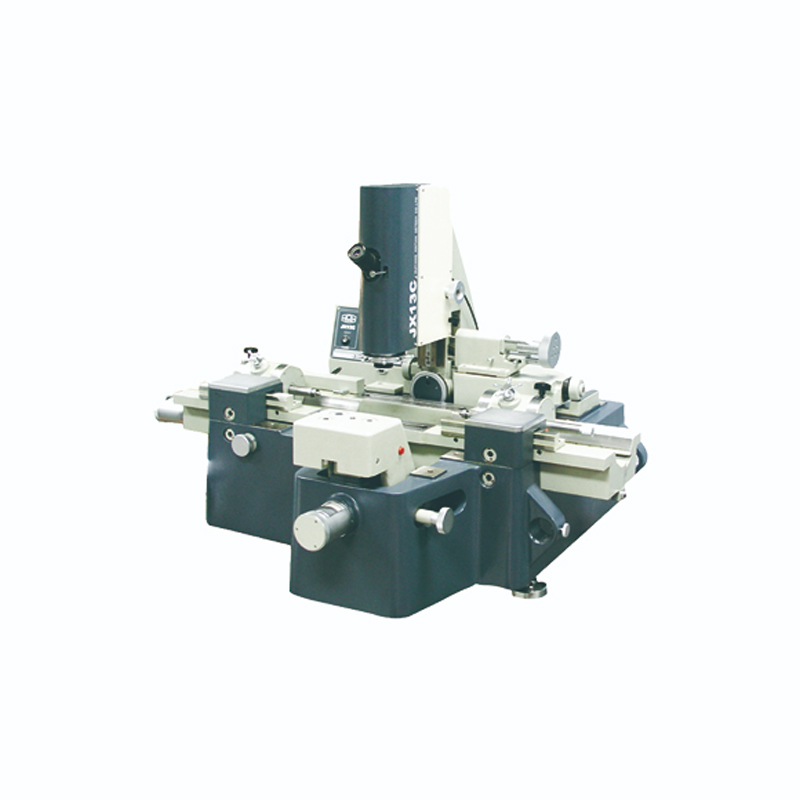

新天光电 工具显微镜 JX13C 图像处理万能

简要介绍

工具显微镜是一种测量用途非常广泛的计量仪器，带有光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。广泛应用于机械制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天、汽车制造、电子行业、塑料与橡胶行业和高等院校以及科研院所等。

产品特点

采用进口精密光栅系统作为测量元件，具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点。
带有功能强大的图像处理软件，可以完成复杂的测量工作，软件数据能与CAD通讯。
采用半导体激光器作为指向器，用于快速确定测量部位，提高定位图像的效率。
软件采用数码图像技术，自动识别轮廓边界，减少人为误差，提高操作效率。
保留目镜光学系统作为辅助观察口，并能快速切换。
带有数显分度台和测高装置，角度和高度全部数显化，直观、方便。
照明装置采用LED发光管照明，发热量低、使用寿命长。
主显微镜可左右偏摆，适用于螺旋状零件测量。
主机导轨顶尖筒槽采用圆型结构，测量精度高，稳定性好。
测量用内外顶尖和顶针杆采用分离组合，方便测量更换。

技术参数
测量范围：200mm ×100 mm
分辨力：0.0002mm
准确度：(1+L/100)μm（其中L为被测长度，
单位为mm）
工作台
方工作台尺寸：260mm×270mm
方工作台承放工件最大高度：140mm
工作台承重：40kg
主显微镜立柱
倾斜范围：±12°
倾斜角度分度值：30′

物镜

CCD 摄像头
1/3英寸彩色（或黑白）CCD
像素数：795×596
光学定位器
最小探测孔径: φ5mm
最大探测深度：15mm
测量力：0.1N
测头直径的检定极限误差：0.0005mm
环境要求：室温20℃±1℃，相对湿度40％－60％RH
仪器外形尺寸(mm) : 长1300×宽1250×高800
仪器质量： 450kg

注：选配触摸屏，产品型号变更为JX13CS
