JD20
JD20B

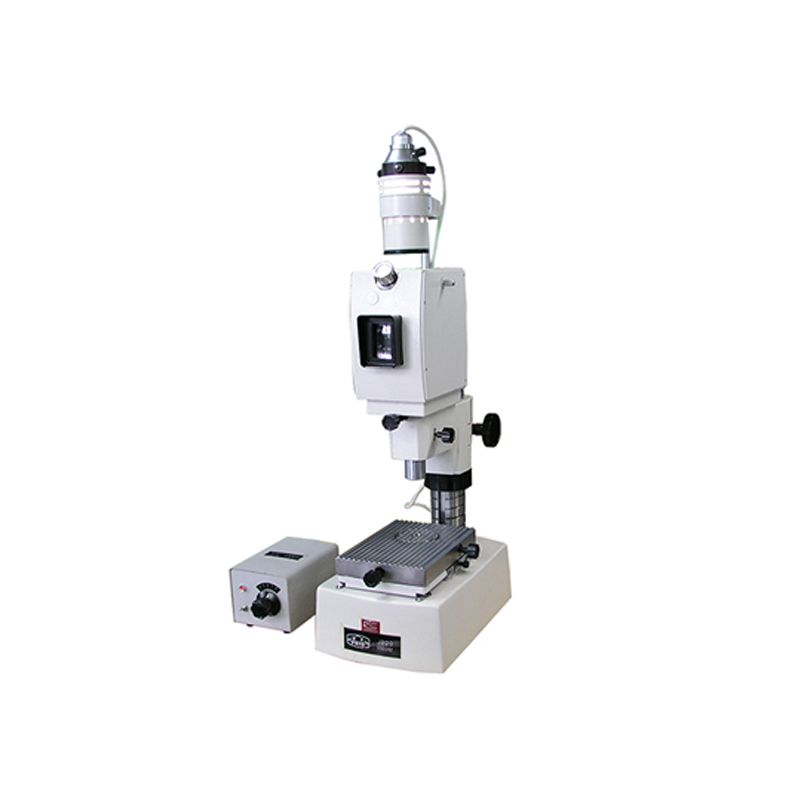

新天光电 精密光学计 JD20/JD20B

品牌名称:新天光电

产品型号:JD20/JD20B

产品规格
产品介绍
投影光学计是精密光学机械长度计量仪器。它是利用标准量块与被测件相比较的方法来测量零件外形的微差尺寸,是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。它可以检定量块以及高精度的柱形量块,对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

简要介绍

投影光学计是精密光学机械长度计量仪器。它是利用标准量块与被测件相比较的方法来测量零件外形的微差尺寸,是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。它可以检定量块以及高精度的柱形量块,对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。



产品特点

JD20采用腊屏技术,附加读数放大镜,视场亮度匀称,像质清晰。

JD20B采用CCD数码图像处理技术,直接以数字显示测量示值,测量分辨率高。

仪器测量精度高,数据稳定可靠,对于小尺寸精密零件的检测方便快捷。

仪器结构设计紧凑,外形尺寸小巧,便于运输。



技术参数

名 称

JD20

JD20B

测量范围(mm)

0~180

0~180

分辨力

0.2μm

0.02μm

示值范围

±0.02mm

±0.02mm

示值误差

±(0.05+0.0025A   ) μm,

其中A为示值,单位为μm

(0.05+0.0025A   ) μm,

其中A为示值,单位为μm

示值重复性

0.02μm

0.02μm

测量力

1.20N±0.2N

1.20N±0.2N

测量轴与测帽内径

配合的外径尺寸

ф6g6

ф6g6

测帽内径配合尺寸

ф6H7

ф6H7

仪器质量

30   kg

30   kg

外形尺寸

长320×宽230×高820

长320×宽230×高750



JD20 分划线像的微调范围

±5个分度

JD20 每个分划的视见宽度

1.7   mm

仪器使用环境:室温20℃±0.5℃,相对湿度不应超过60%

工作台

七筋工作台:用于检定厚量块和工件

球筋工作台:用于检定薄量块和工件

量块移动架:用于承放和移动标准和被检量块

光面工作台:用于测量球体直径
