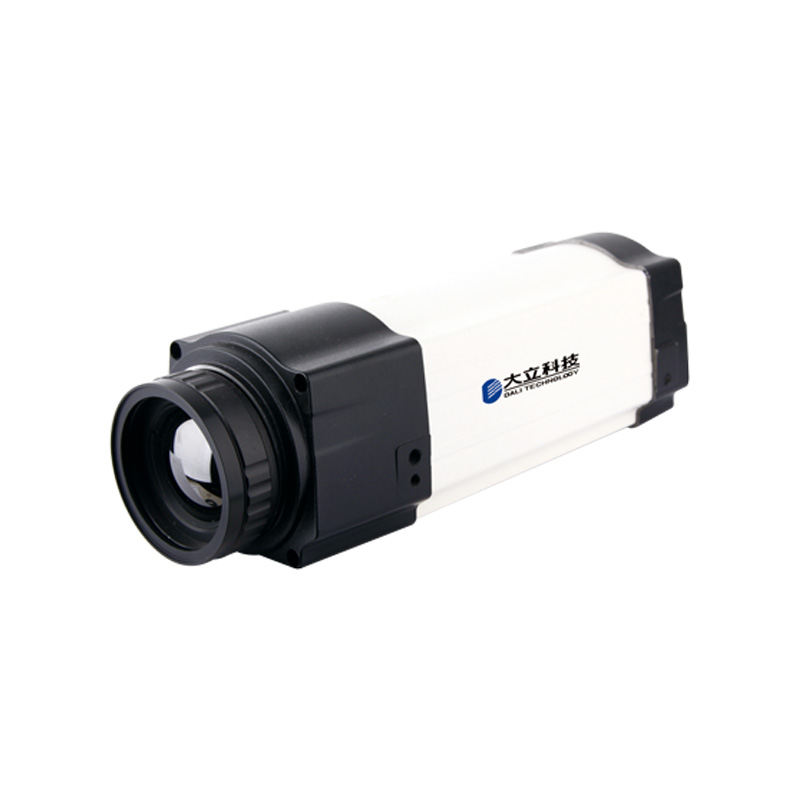

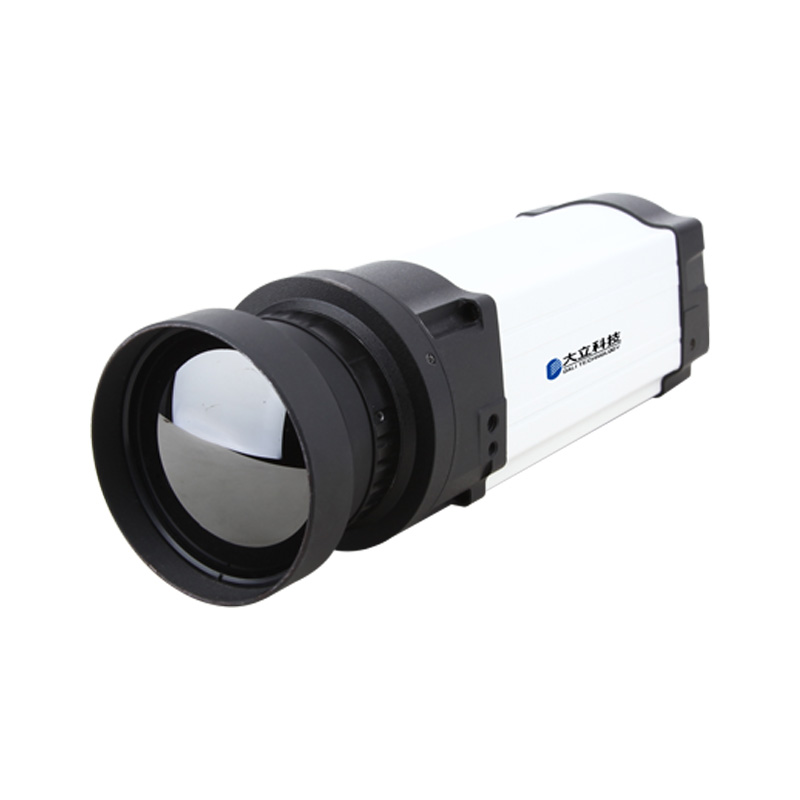

大立科技 在线式红外热像仪 DM6X系列

DM63

DM63-F

DM66

探测器性能

探测器类型

非制冷焦平面微热型

像素

384×288

640×480

像元间距

25μm

17μm

热灵敏度

≤0.06℃@F1，300K

波长范围

8-14um

镜头

电动镜头

18mm

37mm

18mm

37mm

25mm

42mm

视场角

25°*19°

12°*9°

25°*19°

12°*9°

25°*19°

12°*11°

聚焦方式

手动/自动/预置位聚焦

固定焦距

手动/自动/预置位聚焦

测温性能

测温范围

第一档：-20℃~180℃；第二档：100℃~650℃，可定制第三档测温（1200℃）

测温精度

±2℃   或 ±2%（读数范围），取最大值

测温模式

实时4个可移动点，3个可移动区域 (最高温、最低温捕捉、平均温度测量),线测温,等温分析,温差测量,温度报警(颜色)

辐射率校正

0.01至1.0辐射率可调

原始图像输出

50帧/秒，后端手动采集单帧原始数据图像,采集的数据图像可分析、可测温

报警功能

报警输入输出

2路报警输出（常开），1路有源，1路无源

操作功能

亮度/对比度调整

自动/手动

电子变倍

1X/2X/3X/4X

校正功能

手动校正，开机自动校正；正常工作后定时校正

图像显示

11种调色板可选(包括铁红,彩虹,黑白,黑白反转等)

云台控制

有

设置功能

测温档位，参考测温，测温修正，分析设置，温度单位℃/℉/K，语言，自动校正，时间，IP地址，出厂设置

背景温度校正

自动,根据输入的背景温度

大气透过率校正

自动,根据输入的目标距离、相对湿度、环境温度

网络

以太网

RJ-45

视频压缩格式

单帧图像格式（.bmp），连续录像格式（H.264）

比特率控制法

H.264﹕CBR 或 VBR

网络协议

TCP/IP,   UDP/IP,RTSP, HTTP

协议

OnVif

Web查看器

支持的浏览器 : Microsoft Internet Explorer (版本 9~11)

电源系统

电源

DC12V

功耗

≤9W（25℃常温正常工作）

接口

电源接口

有

网络接口

RJ45（50帧/秒可分析热图数据输出）

开光量输出

有（2路）

串口

RS485云台控制

模拟图像输出

PAL（50HZ）

三脚架接口

1/4"-20

结构要求

安装接口

4xM3螺孔（底部）

环境参数

工作温度

-15℃~   +50℃

存储温度

-40℃~   +60℃

物理特性

重 量（g）

≤1Kg(不包括镜头)
