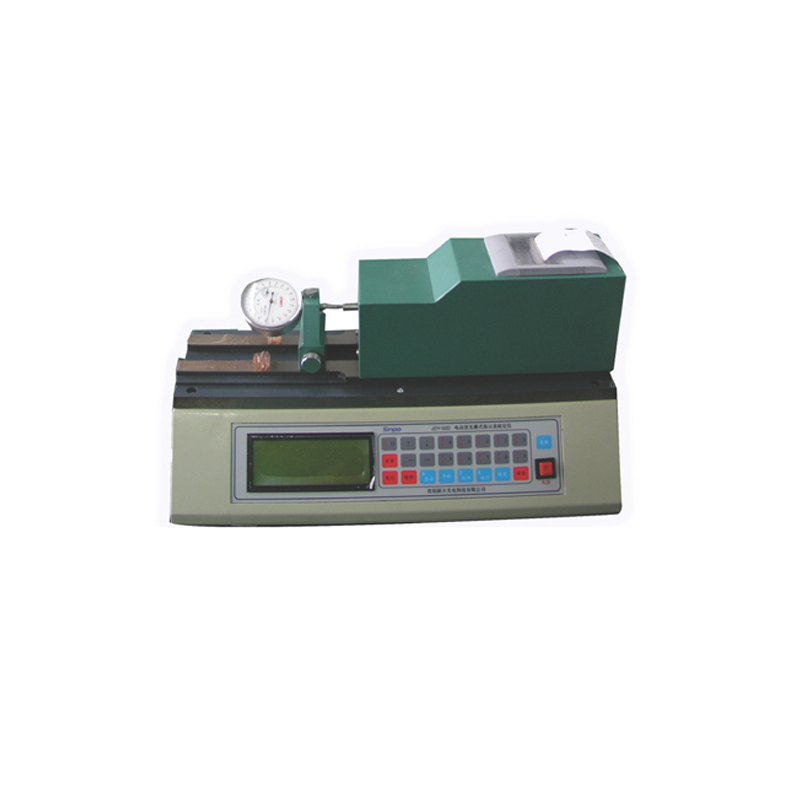

新天光电 指示表检定仪系列 JDY

品牌名称：新天光电

产品型号：JDY

获取报价 加入询盘
产品规格
产品介绍
指示表检定仪作为长度计量标准中指示量具标准装置的主标准器，主要用于机械加工中百分表、千分表、内径表、杠杆表、大量程百分表示值误差的量值传递。该仪器有效提高了检定效率，让检定工件更简单快捷。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

简要介绍

指示表检定仪作为长度计量标准中指示量具标准装置的主标准器，主要用于机械加工中百分表、千分表、内径表、杠杆表、大量程百分表示值误差的量值传递。该仪器有效提高了检定效率，让检定工件更简单快捷。



产品特点
数控驱动方式，无需手动旋转（无手轮），最小步距0.1μm。
特色功能：超差报警，任意段重检。

JDY-D/P系列特点：
配有大屏幕液晶显示器，纯中文操作，傻瓜式操作引导。
内置数据存储器，自带微型打印机及USB2.0通讯接口，可显示、打印、存储各项记录。
JDY-Z/K系列特点：
具有机器视觉、人工智能技术，自动识别被检表读数，检定过程全自动。
带有USB2.0接口，数据实时采集、实时传输，实时显示、实时计算。具有备份和还原数据库功能。
检测过程中推动指示表自动进退，图象处理系统识别指示表示值读数，不用人力参与。
按最新国家检定规程全自动检定英制表、百分表、千分表、杠杆表、内径表和大量程百分表、数显表。



技术参数

型号

JDY-10D/JDY-10DP

JDY-50D/JDY-50DP

测量范围

0-13mm

0-52mm

分辨力

0.1μm

示值误差

10mm内≤1.0μm

10mm内≤1.0μm,50mm内≤2.0μm

回程误差

≤0.4μm

电源

AC220V，50HZ

环境温度

(   20土5)℃

重量（Kg）

8

10

尺寸(mm   )

320×155×230

410×175x230

(DP型带USB2.0接口)

型号

JDY-50Z

JDY-50K

JDY-100K

测量范围

0-52mm

0-52mm

0-104mm

分辨力

0.1μm

读表精度

优于0.1分格

检定速度

0.5秒/点（带可调）

0.3秒/点（带可调）

示值误差

JDY-50Z:10mm内≤1.0μm，50mm内≤2.0μm，回程误差≤0.4μm
  JDY-50K:10mm内≤o.7μm,50mm内≤1.0μm，回程误差≤0.3μm
  JDY-100K:10mm内≤1.5μm，50mm内≤2.5μm，100内≤5.0μm，回
  程误差≤0.4μm

接口方式

USB2.0高速接口

电源

AC220v，50HZ

环境温度

(   20+5)c

相对湿度

≤80%RH

重量(kg)

20

20

35

尺寸(mm

480x220×450

480×220x450

675×230x450
