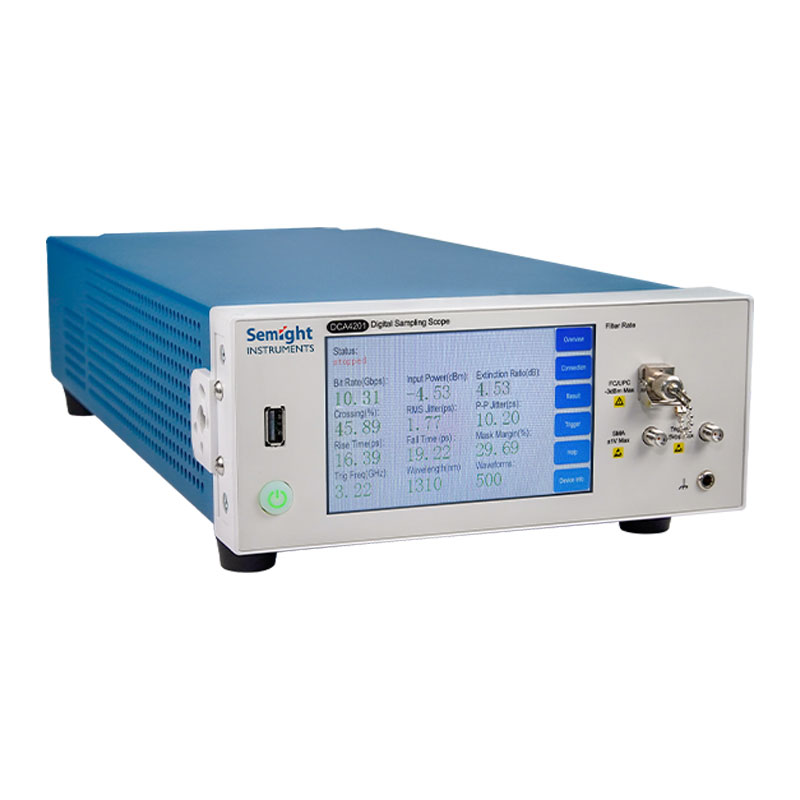

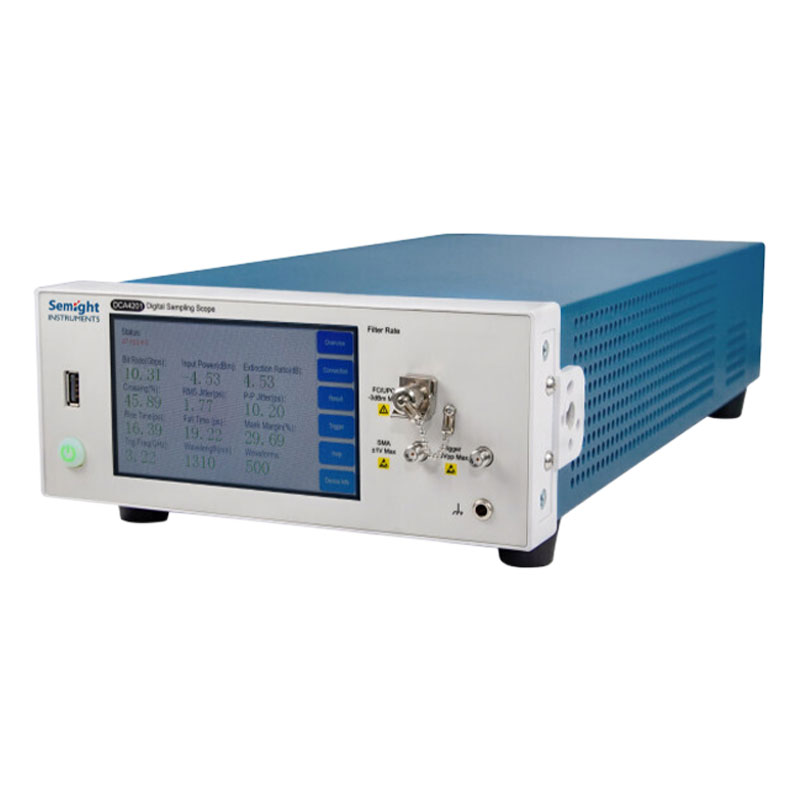

苏州联讯采样示波器 DCA4201-宜器服务网

产品详情

产品介绍

DCA4201采样示波器基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。通过不同的滤波器选件配置，可以同时支持10G及以下速率光眼图测试。

主要特点

快速采样

等效采样率100K

消光比修正

支持消光比修正，确保一致性

眼图模板测试

自动眼图裕量测试(Mask Margin)

标准滤波器

覆盖1-11.3Gb/s数据速率

功能与优势

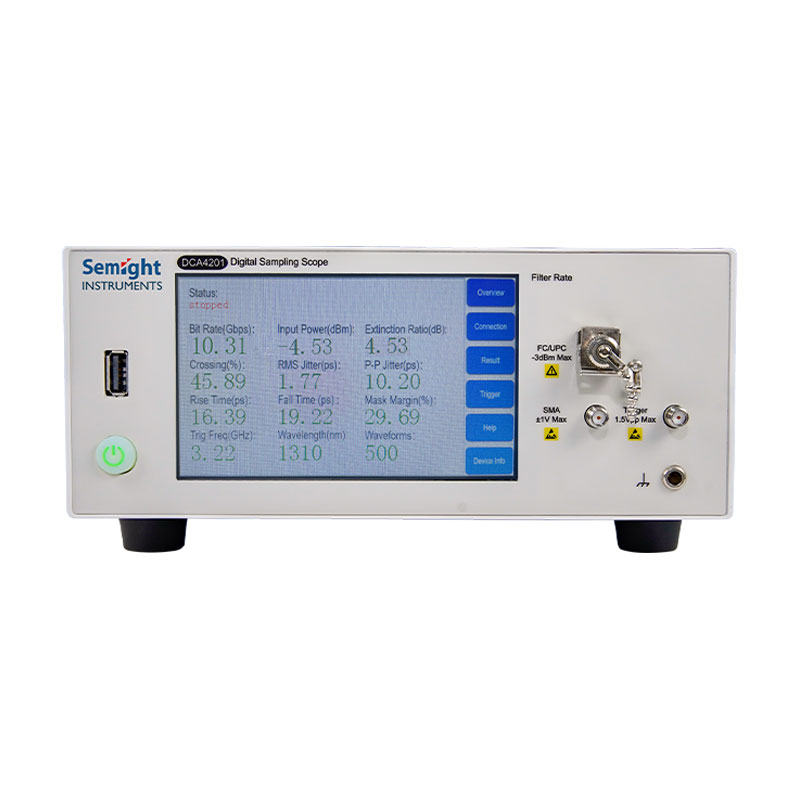

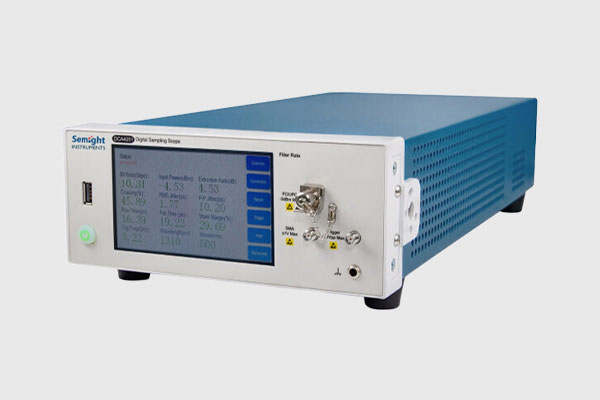

集成化多端口一体设计


外形小(尺寸相对传统采样示波器占比约1/4)，极大节省空间；

标准配置支持1光口+1电口（20G BW),可同时支持光信号和电信号的测试；

差分电口可选，支持10G 及以下速率电口参数测试。

校准的参考接收机


符合行业频响容差；

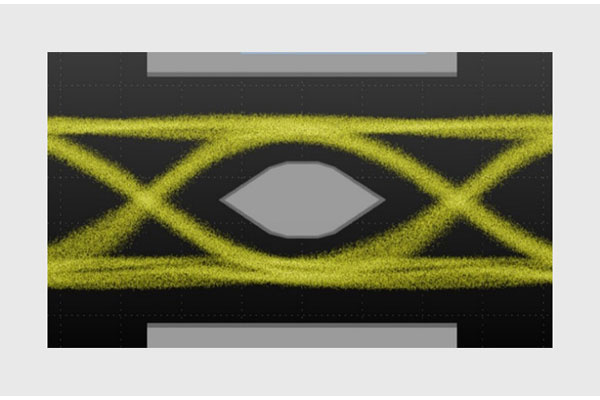

联讯DCA4201采样示波器(2.5G）。

校准的参考接收机

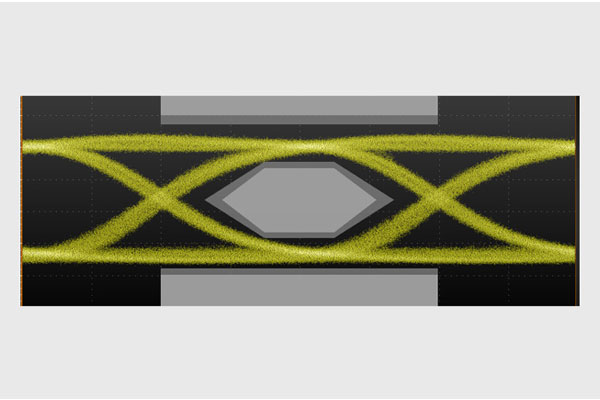

联讯DCA4201采样示波器(10G)

具备消光比修正因子/暗电流自校准等算法：

从而使其测试结果和行业标准一致性非常高，保持和行业标准采样示波器测试结果一致性。

（如下表所示，相同被测信号和进口采样示波器测试参数对比）

技术规格

光通道技术指标
标称波长范围	750~1650nm
工厂校准波长（OE转换增益）	850/1310/1550nm
参考接收机滤波器
DCA4201-140	GPON，1.244 Gb/s Gb 以太网，1.250 Gb/s， CPRI 1.229 Gb/s
DCA4201-160	OC-48/STM-16，2.488 Gb/s， 2 Gb 以太网，2.500 Gb/s， CPRI 2.458 Gb/s
DCA4201-180	10Gb 以太网 LX-4，3.125 Gb/s， CPRI 3.072 Gb/s
DCA4201-200	CPRI 6.144 Gb/s，6.25 Gb/s
DCA4201-100	8x 光纤通道，8.500 Gb/s OC-192/STM-64，9.953 Gb/s 10Gb 以太网，10.3125 Gb/s 10x 光纤通道，10.51875 Gb/s OC-192/STM-64 FEC，10.664 Gb/s OC-192/STM-64 FEC，10.709 Gb/s 10Gb 以太网 FEC，11.0957 Gb/s 10x 光纤通道 FEC，11.317 Gb/s

苏州联讯 采样示波器 DCA4201
