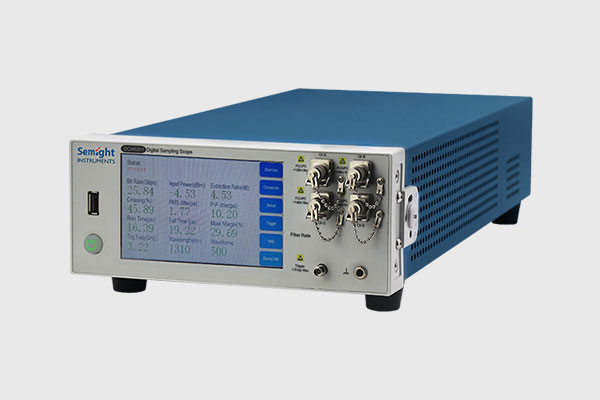

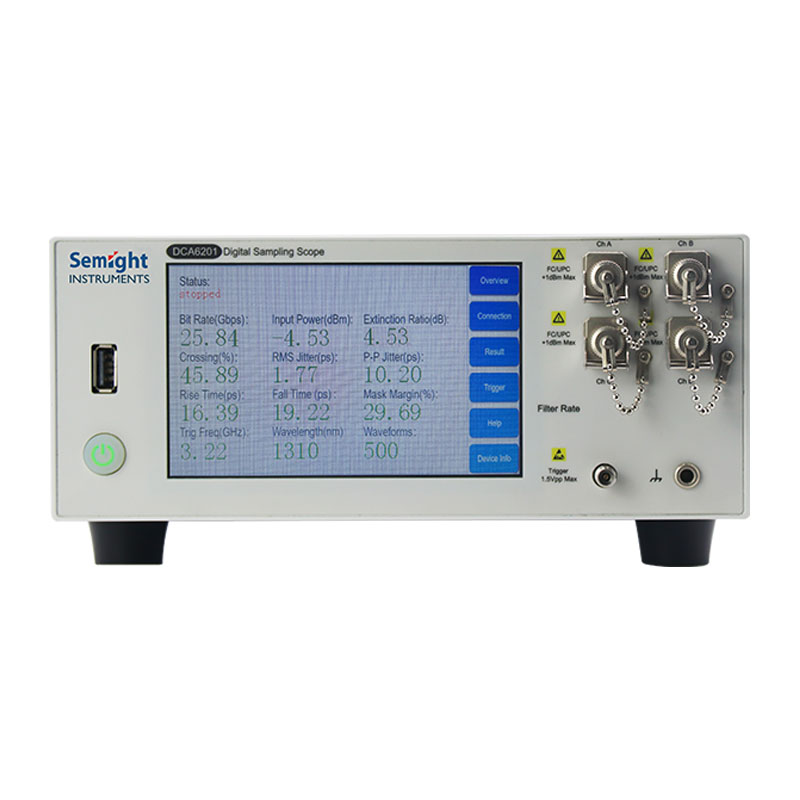

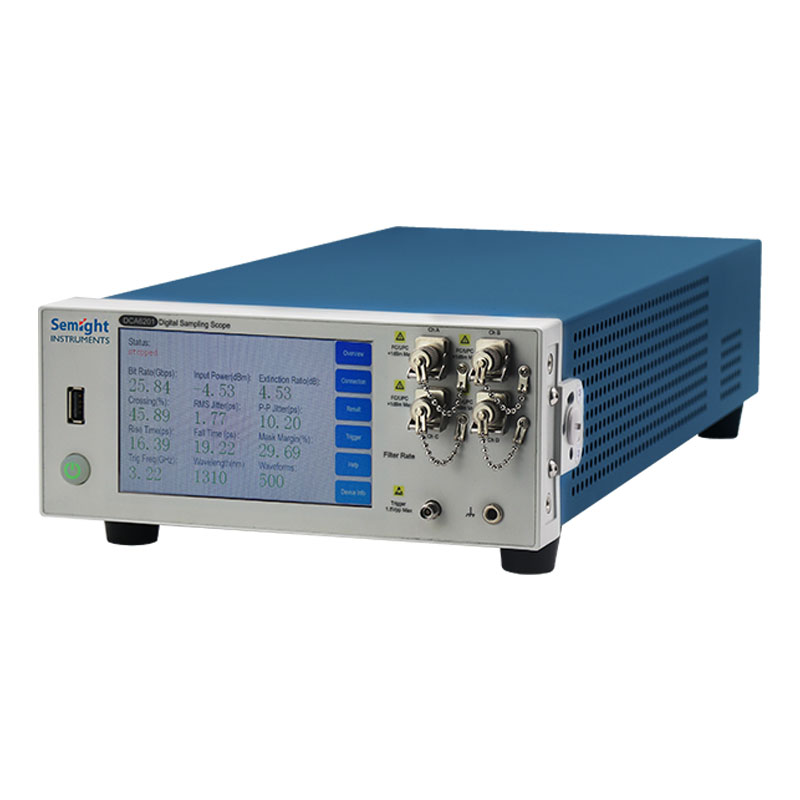

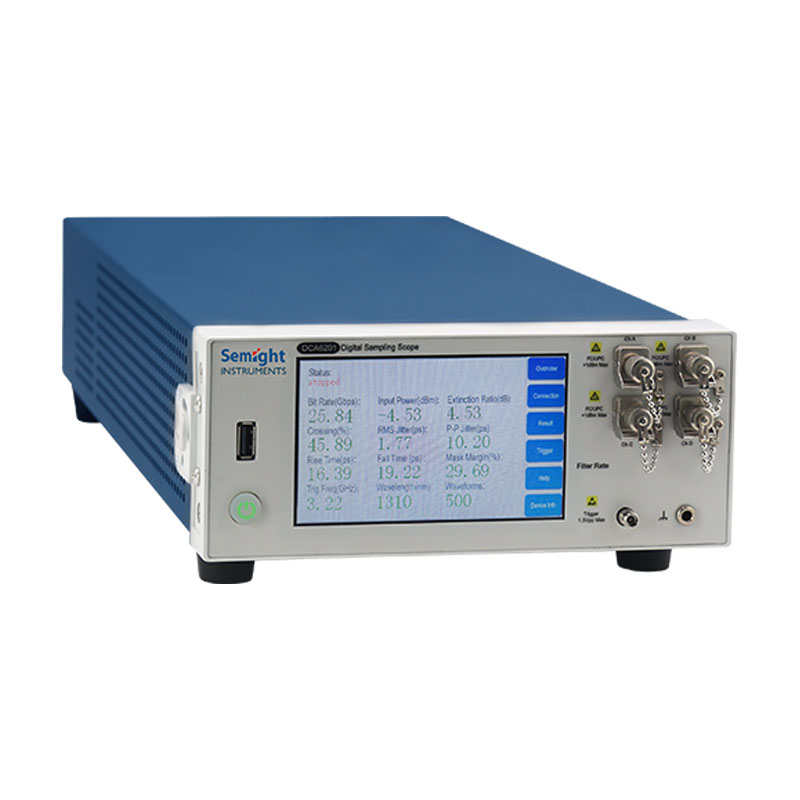

苏州联讯 采样示波器 DCA6201

品牌名称：苏州联讯

产品型号：DCA6201

获取报价 加入询盘
产品规格
产品介绍
DCA6201专为大规模制造测试应用而设计，拥有堪比业界标准的 DCA 示波器的测量精度。通过不同的滤波器选件配置，可以支持 25G 速率光眼图测试。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

DCA6201专为大规模制造测试应用而设计，拥有堪比业界标准的 DCA 示波器的测量精度。通过不同的滤波器选件配置，可以支持 25G 速率光眼图测试。


主要特点

高效测量

支持同时测量所有通道以及并行测量；

多种测量功能

满足常规NRZ和PAM4眼图测试参数；

自动测试

远程命令控制方式方便快捷；

保证性能准确

高性能确保测试一致性。



特点及好处

集成化多端口一体设计



外形小(尺寸相对传统采样示波器占比约1/4)，极大节省空间；

4光口可选，可同时测试4路光眼图；

4 差分电口可选，30G BW，支持AOC等模块电口参数测试；

校准的参考接收机



符合行业频响容差，和传统行业标准采样示波器相比，眼图形状一致性非常高；

如图所示为NRZ眼图

校准的参考接收机



符合行业频响容差，和传统行业标准采样示波器相比，眼图形状一致性非常高；

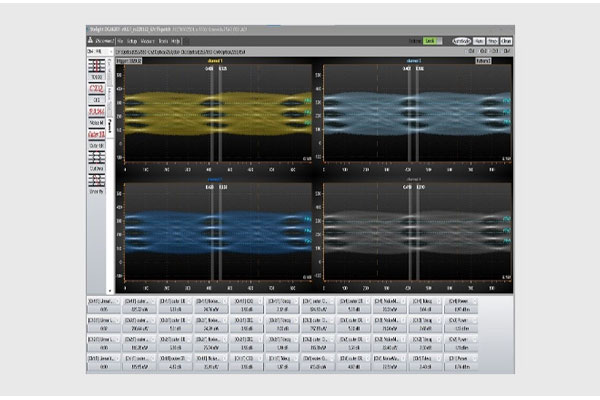

如图所示为PAM4眼图


技术规格

光通道指标

光口带宽

30GHz

光纤输入

62.5/125um   单模/多模都支持

标称波长范围

750nm–1650nm

标准波长（OE转换增益）

850/1310/1550nm（±20nm）

支持标准速率(滤波器)

25.78   Gb/s（25/50/100 Gb Ethernet）

26.56   Gb/s（400 Gb Ethernet）

27.95   Gb/s（OTU4）

28.05   Gb/s（32x Fiber channel)

26.5625   Gbaud  PAM4

28.9   Gbaud PAM4

电通道指标

电口带宽

40GHz

均方根噪声

1mV（典型）

触发系统

触发时钟输入灵敏度：200mV

触发最大输入信号：＜±1.5V

触发输入阻抗Ω：50 Ω

触发输入连接器：2.92mm（Female）

触发时钟频率范围：500M~15GHz

ADC分辨率

14   Bit

集成温度监控

支持

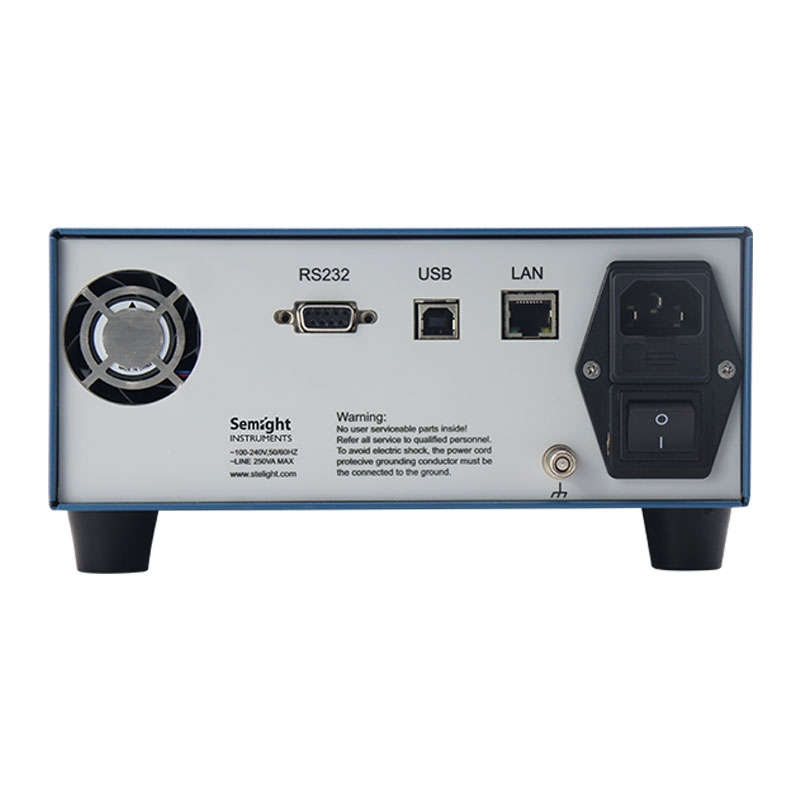

远程控制

Ethernet   Socket（TCP Command）
