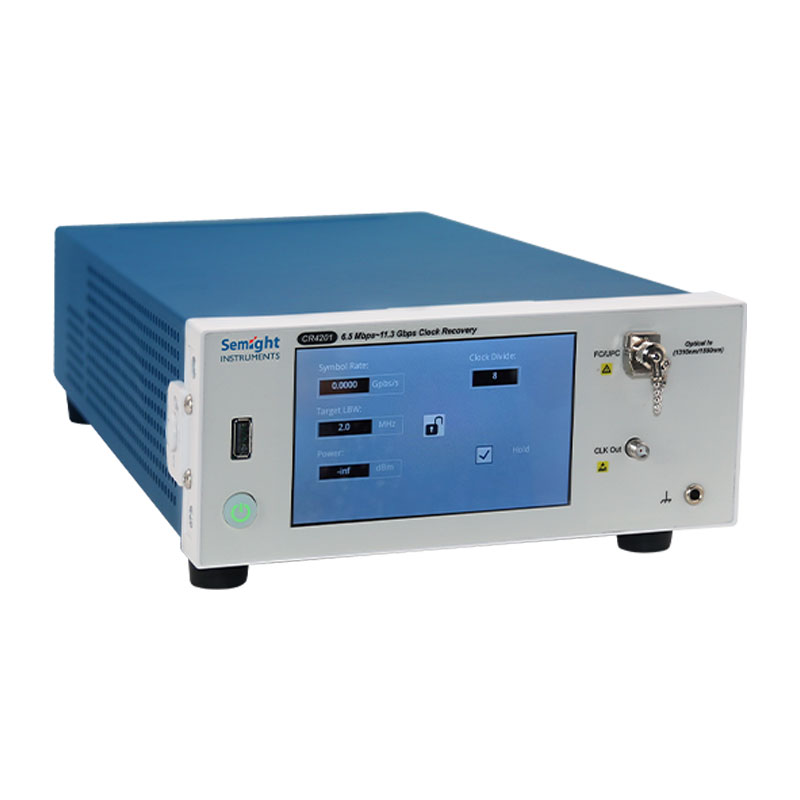

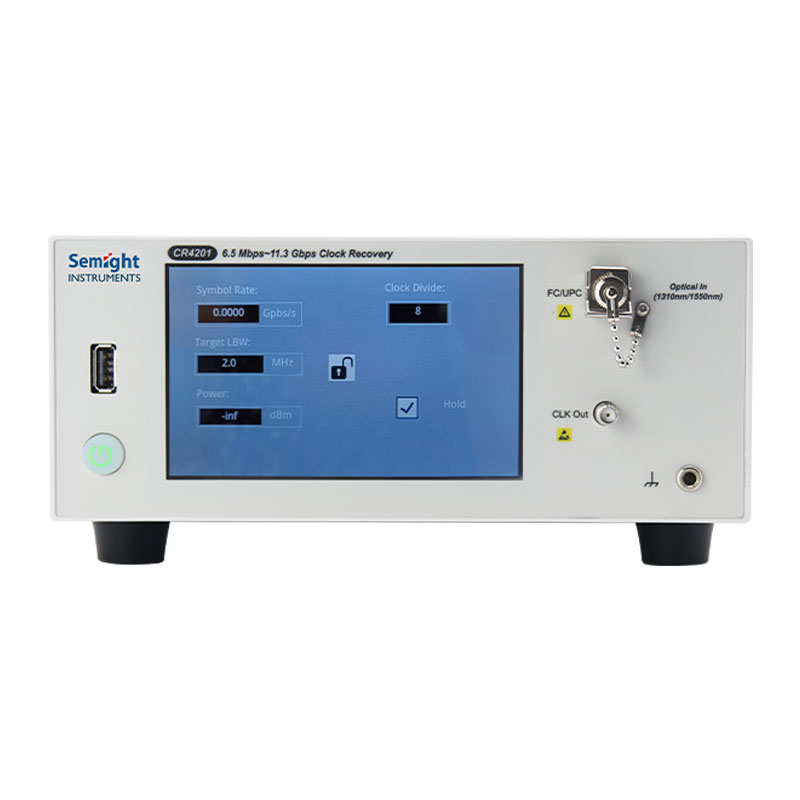

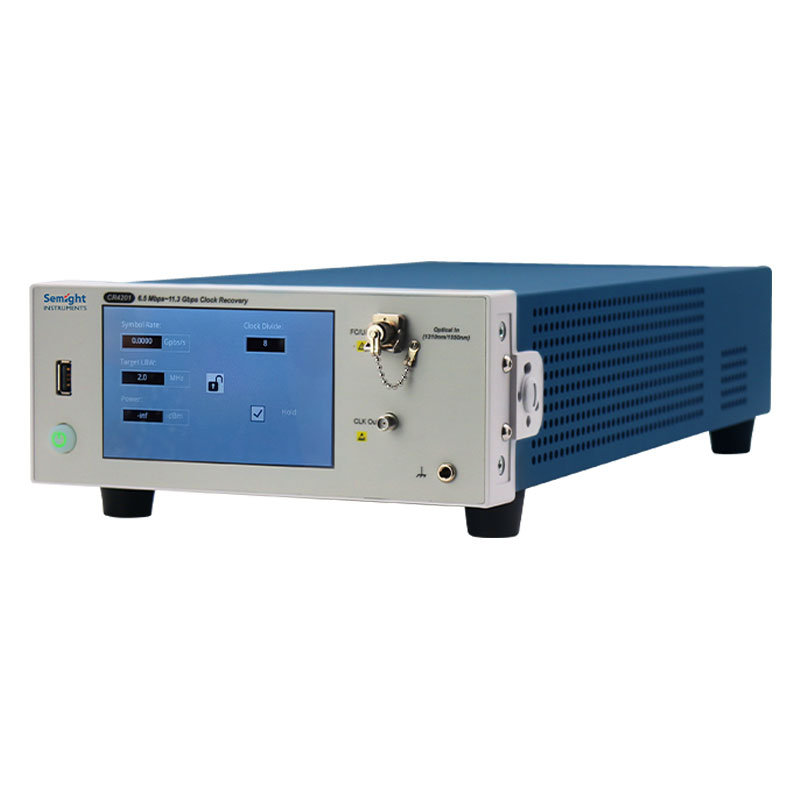

苏州联讯 时钟恢复 CR4201

品牌名称：苏州联讯

产品型号：CR4201

获取报价 加入询盘
产品规格
产品介绍
联讯仪器CR4201是配合光采样示波器应用的时钟恢复模块，采样示波器测试光眼图时需要时钟做触发才能工作，但有一些场合比如典型的ONT测试或者线路板卡测试，只有光信号输出，而没有时钟输出，在这种情况下，CR4201就可以从光信号中提取时钟，提供给采样示波器进行眼图测试。
联讯仪器CR4201 具有快速锁定，低抖动输出，速率自适应等特点，广泛应用于光模块，光猫等测试场景。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

联讯仪器CR4201是配合光采样示波器应用的时钟恢复模块，采样示波器测试光眼图时需要时钟做触发才能工作，但有一些场合比如典型的ONT测试或者线路板卡测试，只有光信号输出，而没有时钟输出，在这种情况下，CR4201就可以从光信号中提取时钟，提供给采样示波器进行眼图测试。

联讯仪器CR4201 具有快速锁定，低抖动输出，速率自适应等特点，广泛应用于光模块，光猫等测试场景。



主要特点

速率自适应

1.25~10.3125Gbps速率自适应；

单多模一体机

同时支持单模和多模光信号时钟恢复；

高灵敏度

单模多模最小光功率-20dBm；

可调环路带宽

500K~3.5M环路带宽可调。



技术规格

时钟恢复速率范围

1.25G~10.3125G（速率自适应）

光接口

FC/PC

输入功率

>-20dBm

触发输出电接口

频率可选：分频（1/2,1/4,1/8,1/16）

输出幅度

200~600 mV

时钟输出电口特征阻抗

50Ω

输出上升/下降时间（20%~80%）

＜100ps

抖动传递带宽

500kHz~3.5MHz（支持手动调节）

抖动峰值

0.01dB@   OC-3/ OC-12
  0.014dB@ OC-48/8GFC/OC-192

抖动容限

满足标准规范要求

输出抖动

<4.5mUI@   OC-192

<5mUI   @8GFC<2.5mUI@ OC-48,12kHz to 20MHz

<0.7mUI@OC-12,12   kHz to 5 MHz

<0.2mUI@OC-3,12   kHz to 1.3 MHz

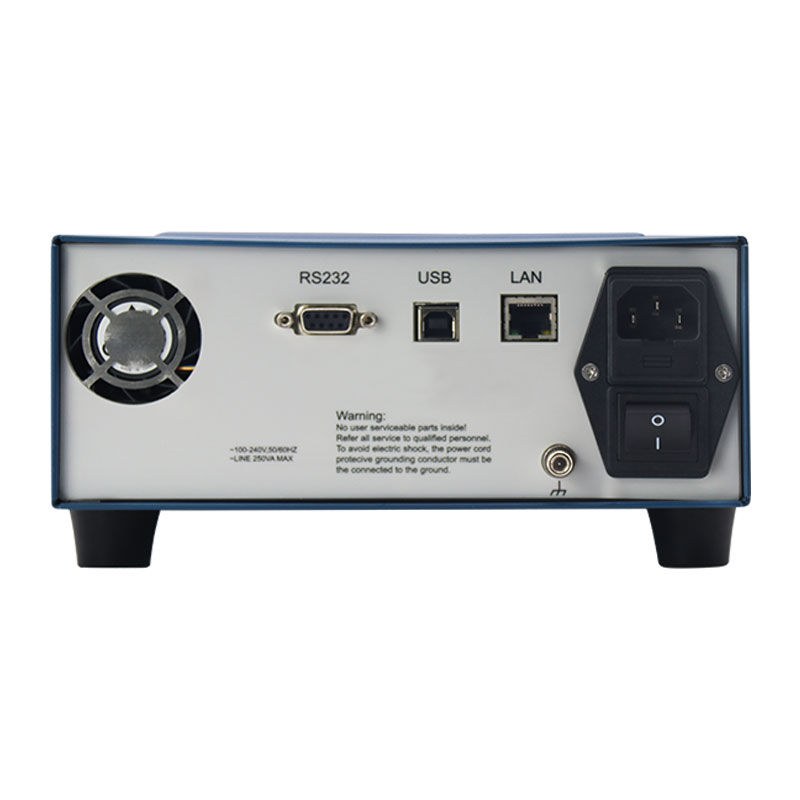

电源

电压范围：100-240VAC，频率范围：50/60Hz

最大功率：250W，保险丝规格：T3.15AL 250 VAC
