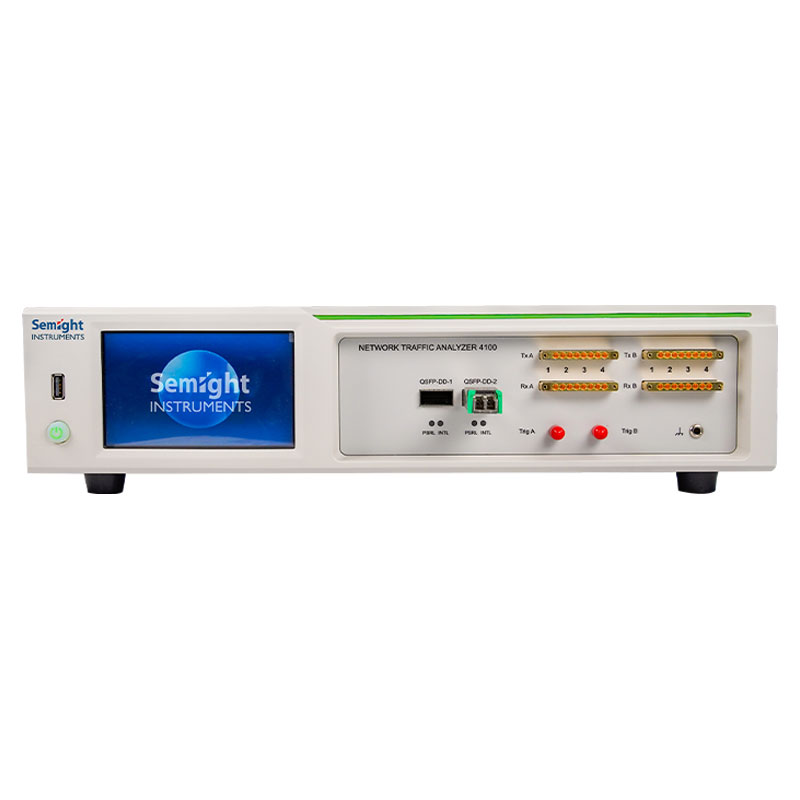

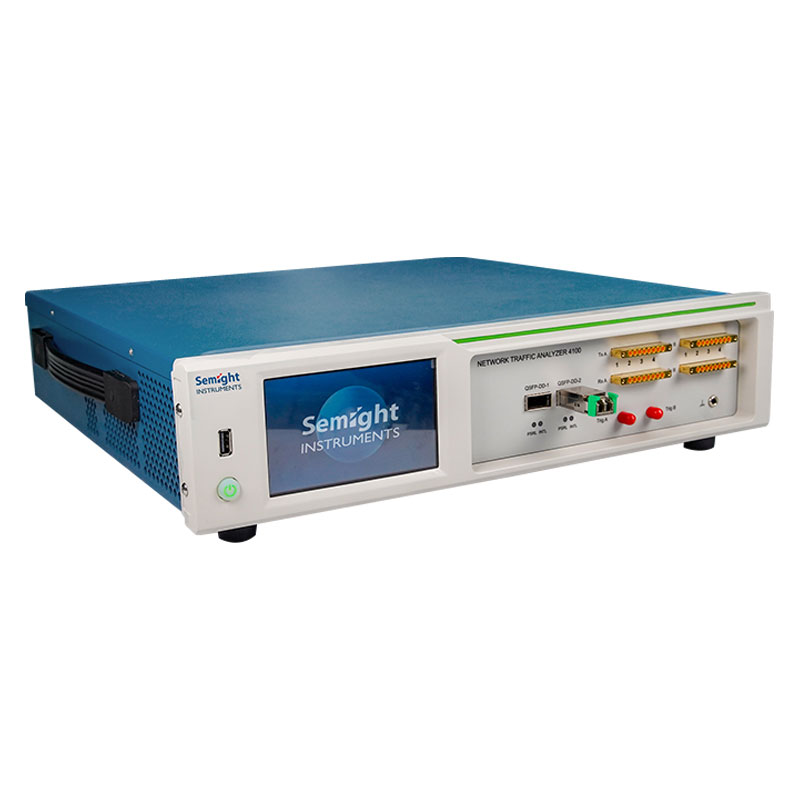

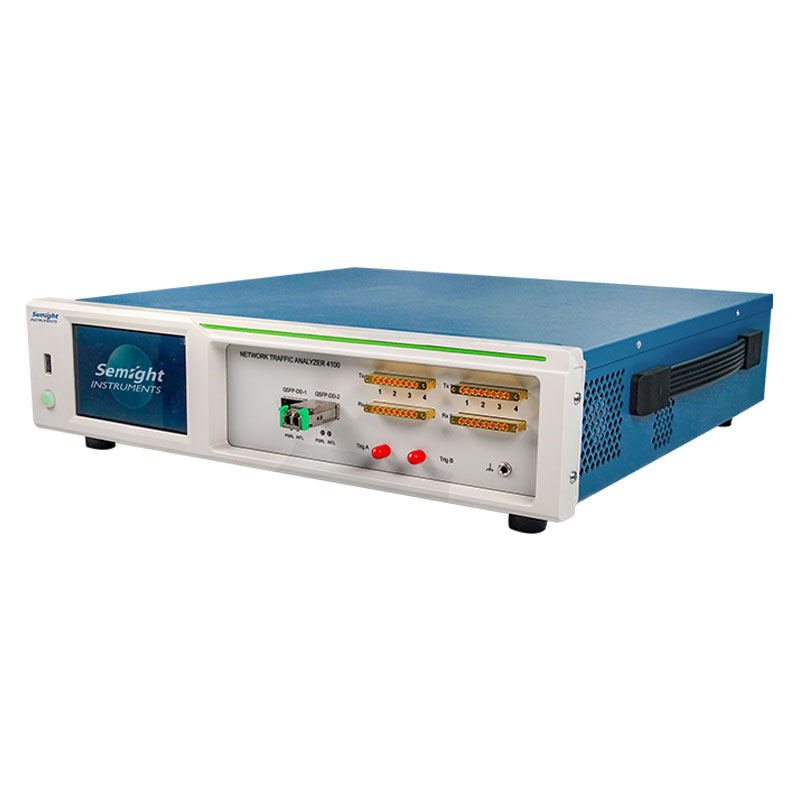

苏州联讯 网络测试仪 NTA4100

品牌名称:苏州联讯

产品型号:NTA4100

产品规格
产品介绍
近年来随着光模块PAM4的应用,强制FEC的引入使得光模块厂商除PRBS业务外,还需加入MAC层Traffic的流量测试, 与传统的误码仪不同,流量仪可以支持以太网包测试,基于以太网帧的真实FEC分析以及标准的2544协议测试等,还可以接入交换机进行跑流测试,使得网络测试仪相比误码分析仪有更大的应用空间。
联讯仪器NTA4100 量身定制400G光电一体化,误码、打流二合一测试仪器。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品介绍

近年来随着光模块PAM4的应用,强制FEC的引入使得光模块厂商除PRBS业务外,还需加入MAC层Traffic的流量测试, 与传统的误码仪不同,流量仪可以支持以太网包测试,基于以太网帧的真实FEC分析以及标准的2544协议测试等,还可以接入交换机进行跑流测试,使得网络测试仪相比误码分析仪有更大的应用空间。

联讯仪器NTA4100 量身定制400G光电一体化,误码、打流二合一测试仪器。



主要特点

高带宽

高带宽,高吞吐率,端口速率达400Gbps;

符合标准

完全符合以太网协议的400GFEC功能实现;

完整以太网分析功能

提供400G以太网MAC/PCS/PMA/PMD层的分析功能,高效诊断产品问题;

支持模块协议

支持CMIS4.0,提供环回测试功能,支持模块MDIO读写。



功能与优势

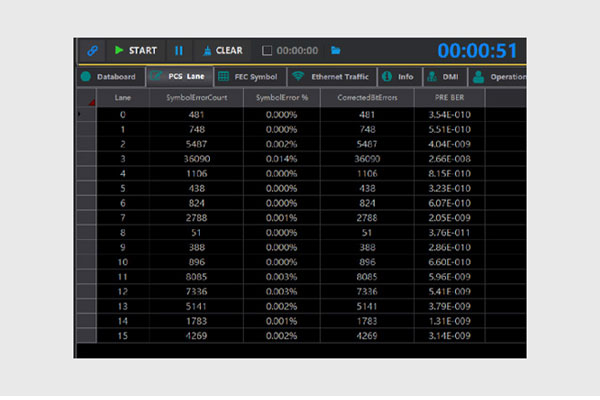

PCS 层误码测试

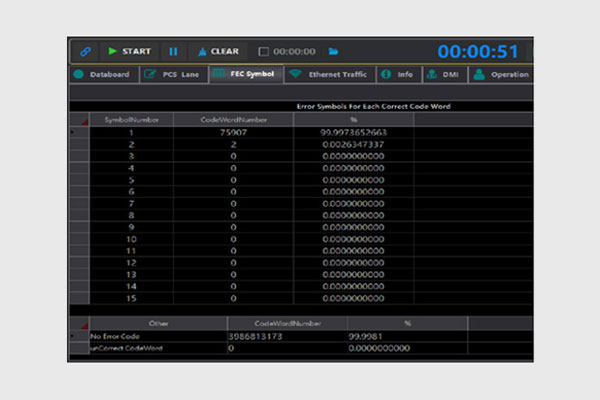

FEC Symbol Error 分布测试



以太网帧FEC Symbol Error 分布

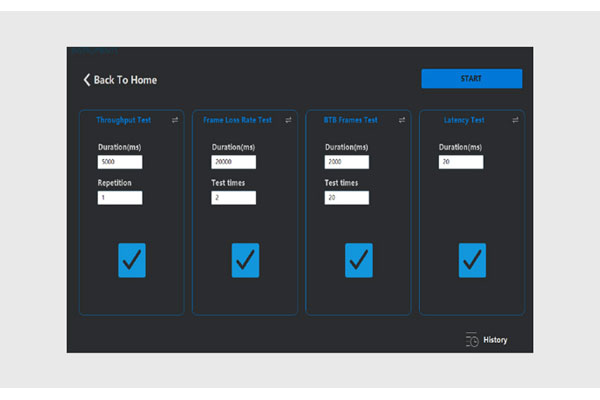

2544 标准测试



2544 基本测试项:

吞吐量

背靠背

丢帧

延迟



技术规格

NTA4100

物理接口

QSFP-DD;

接口速率

400GE: 200GE, 100GE, 50GE

以太网接口协议

IEEE   P802.3bs 200GE & 400GE,400GBASE-R

FEC

KP4(RS-544)Ethernet   Forward Error Correction,Clause 119 FEC 裕量分析,FEC 符号误码注入

FEC   统计分析:总错误比特数,最大符号错误数,纠正的码字数量,总码字数量,未纠错的码字数量,FEC前误码率,错码字分布分析

误码率

Layer   1 误码分析、FEC前误码率、FEC后误码率、丢帧率

最小帧长

64 字节

最大帧长

9416字节(默认9000字节,可配置)

码型

伪随机数列,PRBS31可扩展

流量控制

Traffic load   0%~100%

误码注入

FEC符号误码注入及统计分析,支持发送比标准更长的以太网帧

硬件缓存

400GE:   1MB;200GE: 1MB

光模块管理接口

支持CMIS   4.0,提供环回测试功能;MDIO读/写、告警/错误生成和监测
