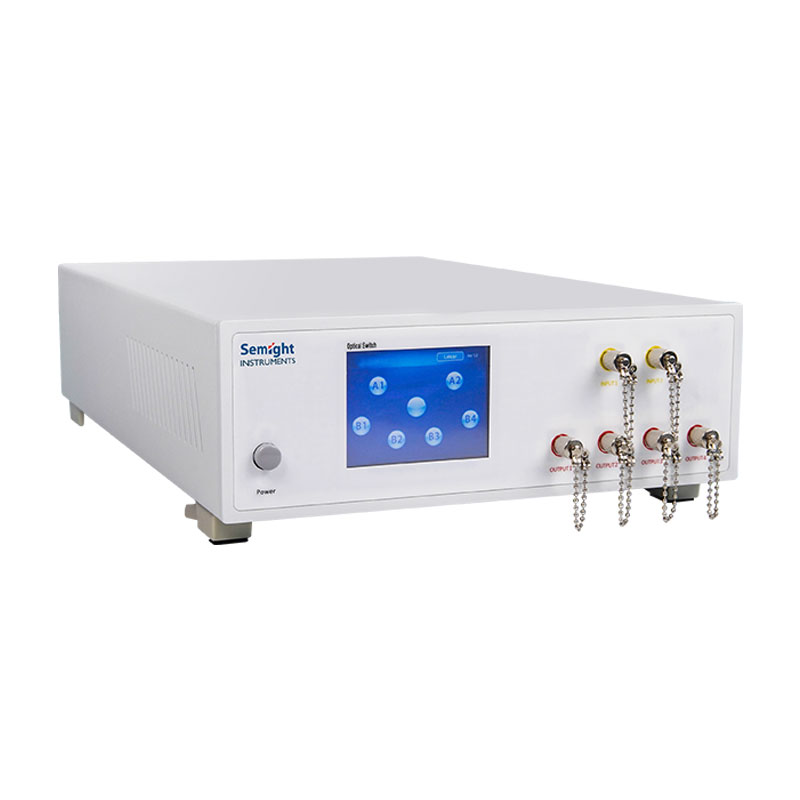

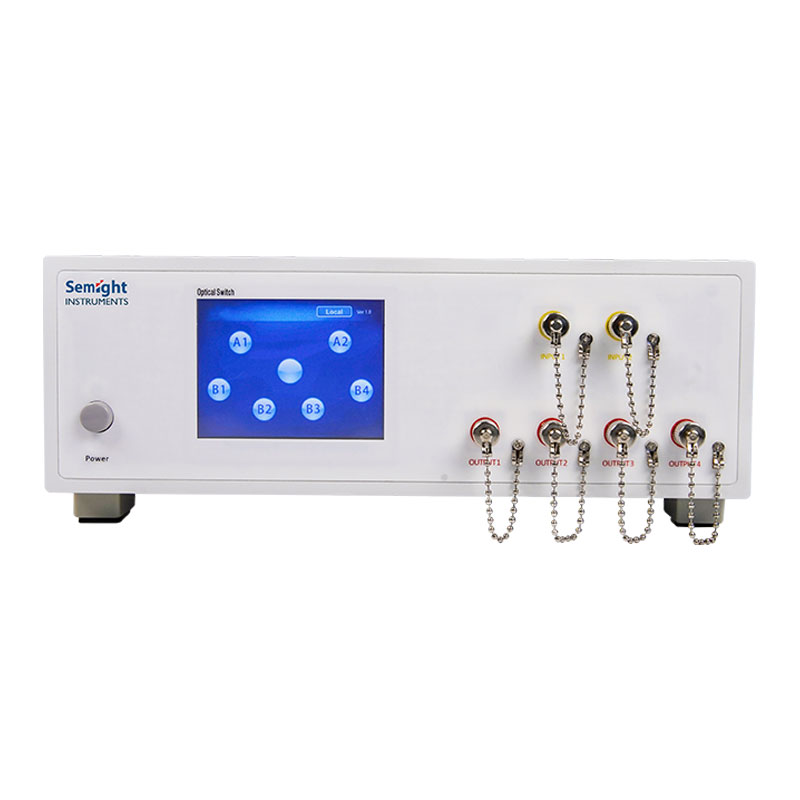

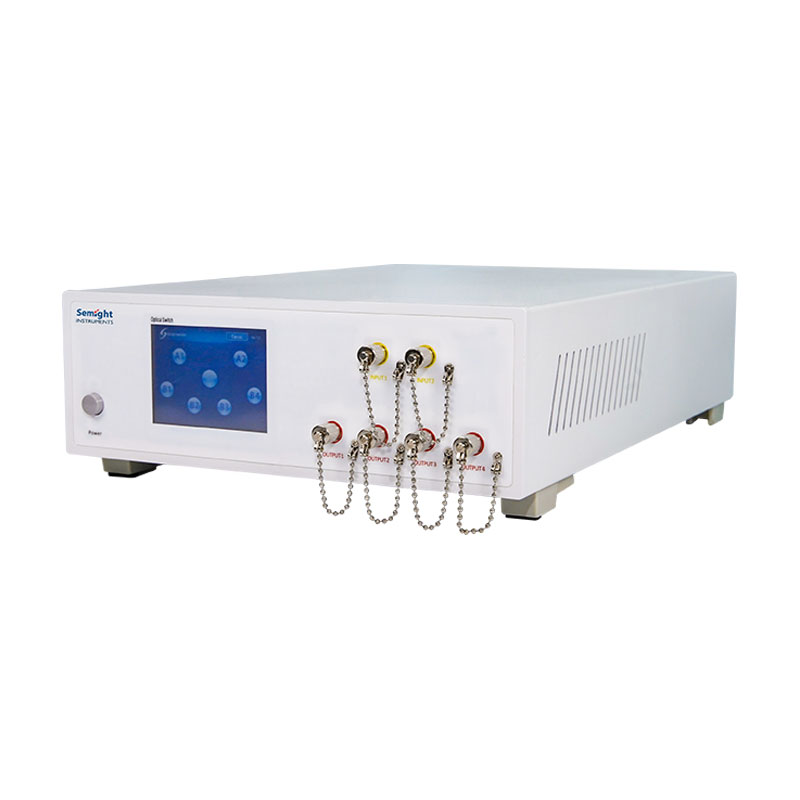

苏州联讯 通用光仪表 OSW42XX&MSW42XX

品牌名称：苏州联讯

产品型号：OSW42XX&MSW42XX

获取报价 加入询盘
产品规格
产品介绍
OSW42XX和MSW42XX光开关具有极低的损耗，紧凑的体积和快速的开关切换速度。设备支持USB和LAN接口，提供指令集及可调用动态链接库， 方便开发自动化测试系统，广泛应用于光学组件和子系统的自动化测试。光开关在自动化测试设备测量过程中能避免重复连接，对自动化过程至关重要。较低的IL和PDL以及高重复性确保开关对测量精度的影响最小。一个典型的使用案例是1x4开关在多个仪器之间切换，如功率计、DCA或BERT之间切换。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

OSW42XX和MSW42XX光开关具有极低的损耗，紧凑的体积和快速的开关切换速度。设备支持USB和LAN接口，提供指令集及可调用动态链接库， 方便开发自动化测试系统，广泛应用于光学组件和子系统的自动化测试。光开关在自动化测试设备测量过程中能避免重复连接，对自动化过程至关重要。较低的IL和PDL以及高重复性确保开关对测量精度的影响最小。一个典型的使用案例是1x4开关在多个仪器之间切换，如功率计、DCA或BERT之间切换。



主要特点

结构紧凑

结构紧凑，支持触摸屏操作；

精度高

快速精确设置，提高吞吐量；

插损低

超低的插入损耗和优越的光学性能；

通讯接口丰富

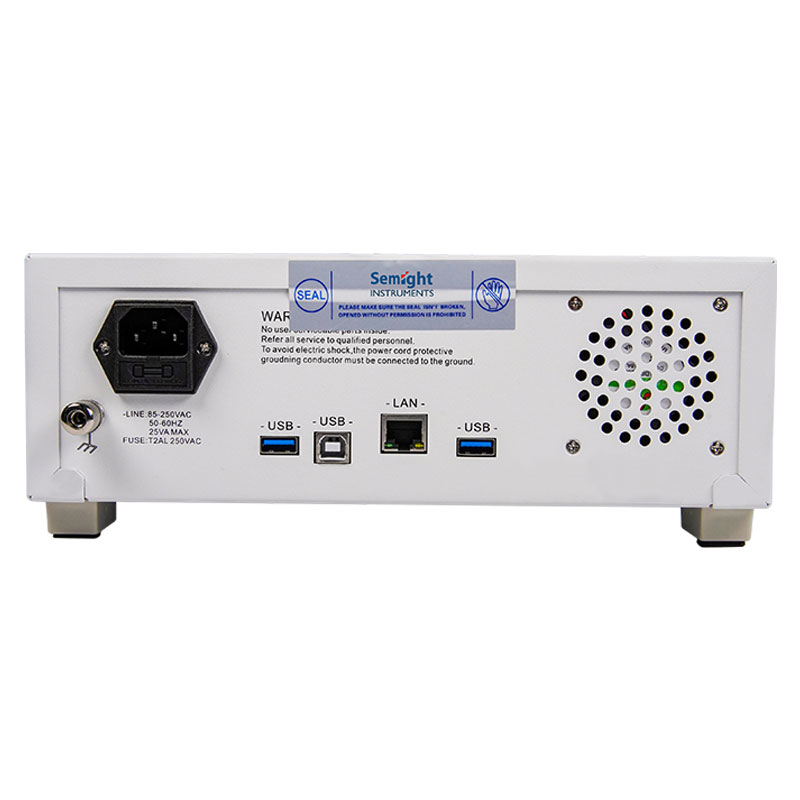

支持LAN 和USB 远程控制， 提供API接口。



技术规格

参     数

OSW420X

OSW422X

光开关

单模

多模1XN

通道数

1xN

1xN

光纤类型

9/125um

50/125um

波长范围

1260~1650nm

850±20nm

插入插损

Max≤1.2dB

Max≤1.5dB

回波损耗

SM≥45dB

MM≥35dB

波长相关损耗

≤0.25dB

偏振相关损耗

≤0.1dB

重复性

≤±0.05dB

最大承受光功率

≤500mW

切换时间

<10ms



矩阵开关

MSW42224

MSW42044

MSW42048

MSW42088

MSW420416

通道

2x4多模

4x4单模

4x8单模

8x8单模

4x16单模

连接器类型

FC/PC

FC/APC   or FC/UPC

光纤孔径

50/125um

9/125um

波长

850±20nm

1250~1650nm

插损

Max≤2.5dB

Max≤2.5dB

回波损耗

MM≥35dB

SM>45dB

动态量程

NA

-25dBm   to+20dBm

噪声干扰

≤-70dB

<-50dB

重复性

≤0.1dB

≤±0.15dB

精确度

NA

+/-1.0dBm

连接稳定性

NA

+/-0.1dB

偏振相关损耗

NA

Max≤0.1dB(C+LBands)

波长相关损耗

NA

Max≤0.3dB(C+LBand)

最大进光功率

+27dBm

开关寿命

≥3*10^7

>10^8Cycles

开关切换时间

<15ms

<30ms
