产品详情

产品介绍

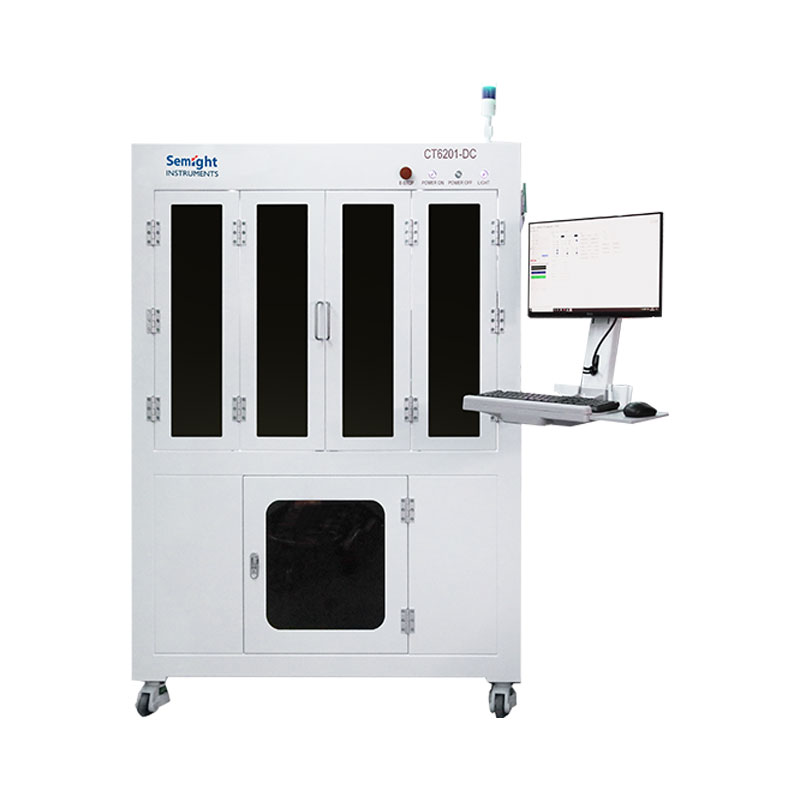

CT6201 是全自动的 CoC 测试系统，便捷高效使其成为 CoC 大规模量产的最佳选择。采用和联讯仪器BI6201相同的测试夹具，降低了被测芯片上下料的流程，同时也消除了上下料过程中EOS/ESD潜在风险。专利设计的光功率耦合系统设计，确保了光学耦合和光谱测量的快速性和重复性。特有的双测试载台设计，每个载台可以独立温控，节省升降温等待的时间，配合CoC夹具双侧并行测试，大大提高了测试吞吐率。

主要特点

温度范围大，稳定性高

温度控制范围大：25-100°C；温度稳定度高：<±0.1C；

测试效率高

双测试载台，支持双侧面并行测试，自动上下夹具，降低了人为参与的复杂性和出错概率，极高的测试速度：每个CoC测试时间<9s；

重复性高

阈值电流重复性：<±0.5%；功率重复性：<±1%；波长重复性：<±0.05nm；SMSR重复性<5dB

扩展性高

支持直流或者脉冲电源驱动激光器；集成联讯仪器精密源表。

技术规格

系统参数	芯片类型	CoC/CoS
	夹具类型	支持CoC老化系统相同的夹具
	夹具类型	标准48pcs芯片夹具（可以定制）
	上下夹具	自动上下夹具
	夹具ID扫描识别	自动夹具Barcode扫描识别
	并行测试	CoC夹具双侧面并行测试
	标准样品控制	软件支持标准样品管控功能。如果标准样品在本机台测试超过时间周期（可配置），系统自动告警
	测试机台控制	软件支持测试机台管控功能，如果相同夹具在老化前后分别在不同的测试机台进行测试，软件会自动产生告警提示。
	测试配置管控	软件支持测试配置管控，包括测试仪表，测试算法，测试序列，测试结果判断等。
	测试数据	支持用户要求的所有测试数据/支持MES相关的需求
电学指标	SMU类型	标准精密源表
	直流电流	3A
	I/V 源分辨率	10fA/100nV
	I/V 测量分辨率	10fA/100nV
	电压范围	70V
	脉冲电流	10A
	EOS	无EOS（任何正常操作和使用条件下）
光学指标	光功率测量探测器类型	Ge
	光功率波长范围	1200-1700nm（可扩展到700~1700nm）
	光功率测量范围	10uW-300mW（>25mw需加衰减片）
	光功率测量精度	<0.2dB
	光谱测量范围	集成横河AQ6360 或其他光谱仪
	光谱测量精度	集成横河AQ6360 或其他光谱仪
	光功率耦合效率	耦合功率〉-15dBm@光谱测量
温度控制指标	温度控制方法	TEC
	温度区域	2 个独立的温度控制区域（双载台）
	温度范围	25-100℃
	温度变化速度（升温/降温）	20℃/分钟
	温度分辨率	0.01℃
	温度精度	25℃-100℃: +/-0.5℃+1%ΔT
	温度一致性	<±0.5℃
	温度稳定性	<±0.2℃
测试参数	Ith重复性	±1%
	功率重复性	±1%
	SE 重复性	±2%
	波长重复性	<±0.15nm
	SMSR 重复性	<5dB
