AL6201
AL6201

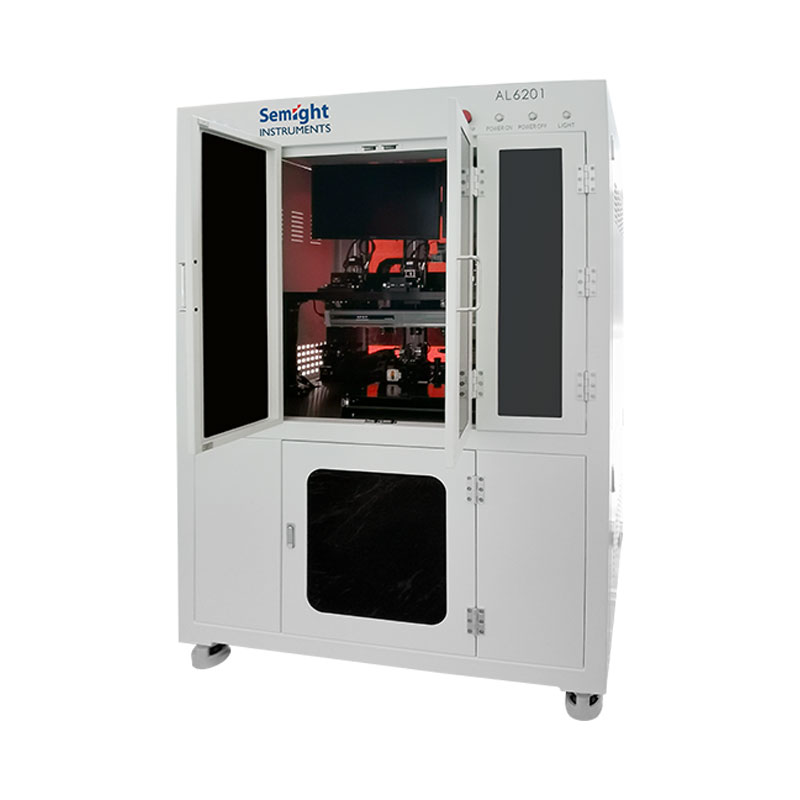

苏州联讯 CoC分选系统 AL6201

品牌名称：苏州联讯

产品型号：AL6201

获取报价 加入询盘
产品规格
产品介绍
联讯仪器 AL6201是一款专门配合CoC老化系统自动上下料设备。采用模块式设计，使其可以快速安装、拆卸、维护和切换产品。使用AL6201自动将CoC上料到CoC 老化夹具上以后，可以直接将老化夹具放入CoC老化系统老化，或者放入CoC测试系统测试。大幅度减少了人工操作，保障了客户CoC产线的产品可靠性。同时AL6201也可以独立作为裸芯片或者CoC的单独的下料分拣系统使用。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

联讯仪器 AL6201是一款专门配合CoC老化系统自动上下料设备。采用模块式设计，使其可以快速安装、拆卸、维护和切换产品。使用AL6201自动将CoC上料到CoC 老化夹具上以后，可以直接将老化夹具放入CoC老化系统老化，或者放入CoC测试系统测试。大幅度减少了人工操作，保障了客户CoC产线的产品可靠性。同时AL6201也可以独立作为裸芯片或者CoC的单独的下料分拣系统使用。



主要特点

速度快

单个产品上料<7S,下料<6s；

高精度

自动上下料位置精度±50um，吸嘴最大吸力可调，最大不超过24g；

高成功率

支持老化夹具180度旋转，取放一次成功率>99.5%；

扩展性好

可选配按客户要求下料时按照测试结果分拣。



功能与优势

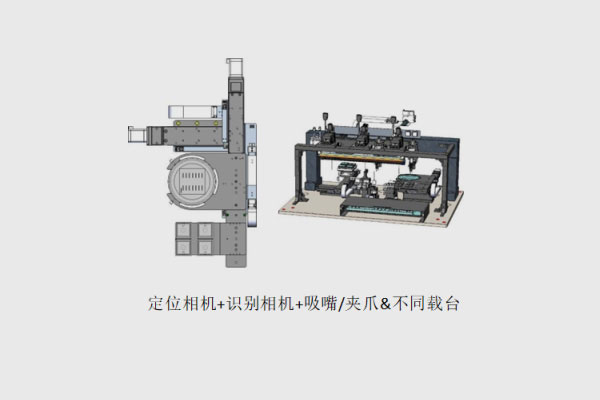

硬件功能强大


chipID识别

自动定位

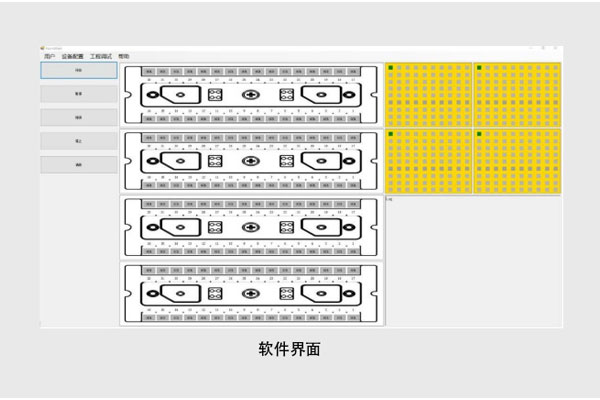

丰富的软件功能，人性化的操作界面


支持配置上下料方式，料盒方式，以及所有运动轴和相机的参数设定；

支持全自动，半自动和手动调试模式选择；

支持配置数据库，

可按照客户要求提供MES接口。



技术规格

系统指标

最大CoC尺寸

<5X5mm

最小吸嘴吸附面积

100um   X 100um

支持Gel   Pak数量

最多2英寸8个（不包含蓝膜）

支持蓝膜数量

6英寸1个

支持老化夹具数量

4个

ID识别成功率

99%（ID外观无明显缺损或遮挡）

CoC上料时间

7s/颗

CoC下料时间

6s/颗

转料一次成功率

99%

上下料位置精度

<±50um

来料角度自适应范围

±30度

吸嘴吸力

<24g可调

组件精度

X轴精度

定位精度±20um，重复精度±3um

左侧上料运动X轴精度

定位精度±20um，重复精度±3um

左侧上料运动Y轴精度

定位精度±20um，重复精度±3um

右侧下料Y轴精度

定位精度±20um，重复精度±3um

右侧下料旋转轴

定位精度0.1度，重复精度±0.05度，解析度0.01度

定位相机

3.7um/单像素

其他参数

系统尺寸

1280×1010×1870mm（L×W×H）

压缩空气压力

0.4-0.6Mpa

输入电源

AC200-240V,   50/60Hz 10A

系统重量

<500kg

电脑厂商

Advantech

操作系统

Microsoft   Windows 7/10

软件平台

Microsoft   .Net

软件语言

C#

数据库

SQL
