产品介绍

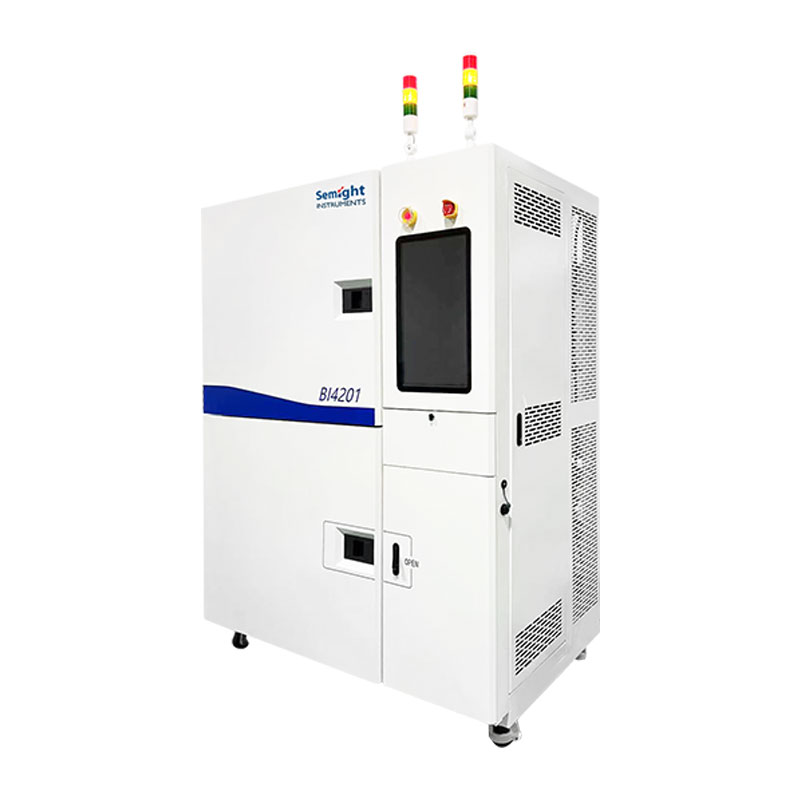

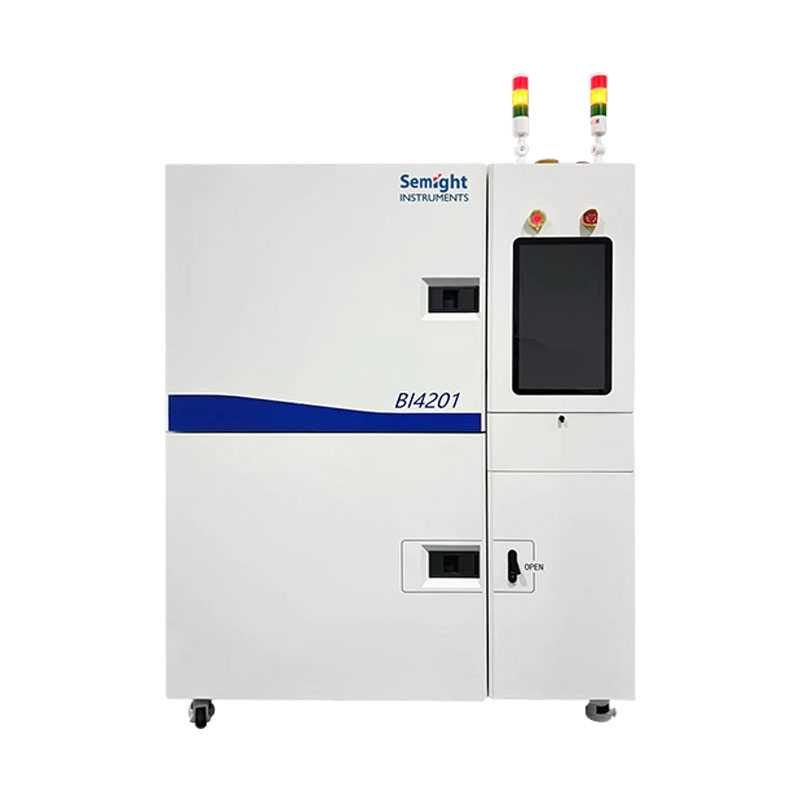

联讯仪器 LD老化系统BI4201-LD TO老化系统能够提供高温条件下LD激光器带电老化系统。提供高达200mA的老化电流范围，且老化电流精度为满量程的千分之五，为业界最高老化电流精度。老化温度支持到150℃，支持老化过程中的电流的回读监控，电压监控，背光监控，阈值扫描，老化板温度监控，驱动板进板电压监控，驱动板温度监控等多种参数的监控和保存，确保老化过程中对产品的监控指标完整。内置UPS电源，高规格的电路设计，确保老化过程中对产品的安全防护。系统配置21.5寸显示器，老化数据显示直观，操作方便，用户体验感佳，软件配置灵活，设置简单。系统广泛用于LD TO的生产老化环节以及产品可靠性部门。

主要特点

双温区

每个温区可以独立老化不同产品;

大容量

每个温区支持1536颗TO的老化，共支持3072颗TO的老化;

兼容性强

小电流VCSEL TO的老化和大电流FP/DFB TO的老化;

功能丰富

监控包括监控老化电流，正向电压，背光电流；

支持通过背光扫描LIV曲线和阈值计算；

功能与优势

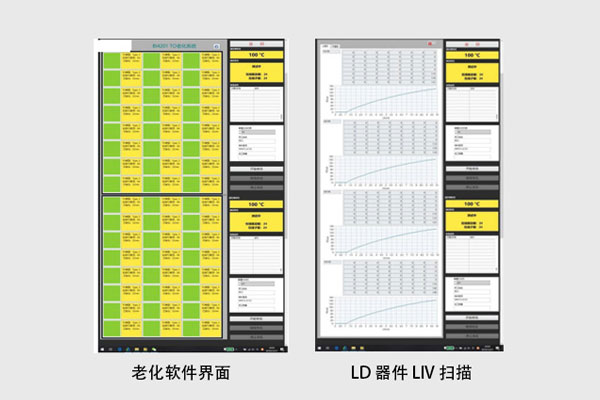

用户界面简约直观


联讯仪器的BI4201测试软件平台为可配置性平台，用户界面简约直观。

技术规格

系统功能	外形尺寸（mm）	1520L1000W1825H
	支持夹具类型	标准8X8夹具
	标准8X8夹具	3072个
	系统温区	独立两个温区
	LD TO老化	LD老化，MPD监测，LIV扫描
	软件功能	支持测试条件，测试算法，测试流程，测试结果判断标准编辑；支持权限管控。支持金样测试监控。支持机台名称监控。
	管脚切换	支持不同器件软件管脚定义切换
	MES系统接口	支持定制开发对接客户的MES系统和数据库
	数据保存	测试原始数据、计算结果、系统运行详细日志的保存
	系统供电	380V，10KW（满载）
温度控制	温度范围	常温到150℃
	温度升温速度	3℃/分钟（空载） 1.5℃/分钟（满载）
	温度控制精度	0.1℃
	温度准确性	温度准确性
	温度均匀性（空间9 点产品位置）	±1.5C 满载（≤100℃） ±2C 满载（≤120℃） ±3C 满载（≤150℃）
LD TO老化	驱动板类型	每个通道独立操作和控制
	驱动电流范围	0-20mA and 0-200mA 两个挡位
	驱动电流精度	200mA：0.5% FS ，20mA：0.5% FS，
	驱动电流稳定性	≤±1%FS
	LD电压范围	0-5.0V
	LD电压精度	0.3%满量程±20mV
	MPD偏置电压范围	0-5V
	MPD偏置电压精度	0.3%FS±100mV
	MPD电流范围	1档位：0-500uA 2档位：0-1000uA 3档位：0-2500uA
	MPD电流精度	±0.3% FS
	LIV扫描	支持在老化过程中通过MPD扫描LIV计算Ith等参数
安全保护	正常操作下电	≤5mA（电源示波器需要单独供电，排除供电网络干扰）
	正常操作上电	≤5mA（电源示波器需要单独供电，排除供电网络干扰）
	市电掉电	≤5mA（电源示波器需要单独供电，排除供电网络干扰）
	市电上电	≤5mA（电源示波器需要单独供电，排除供电网络干扰）
	ESD	使用防ESD材料表面电阻：1 ×10^5 Ω< X ＜1 ×10^9 Ω; 摩擦电压：＜ 100V; Grounding；系统中所有孤立导体必须接地处理，所有仪表必须接地处理，机架必须接地处理，接地电阻<4Ω 鼠标键盘需要防ESD处理
	安全	设备没有尖锐棱角，没有漏电风险
	清洁	系统没有掉屑，掉漆和生锈现象
