产品介绍

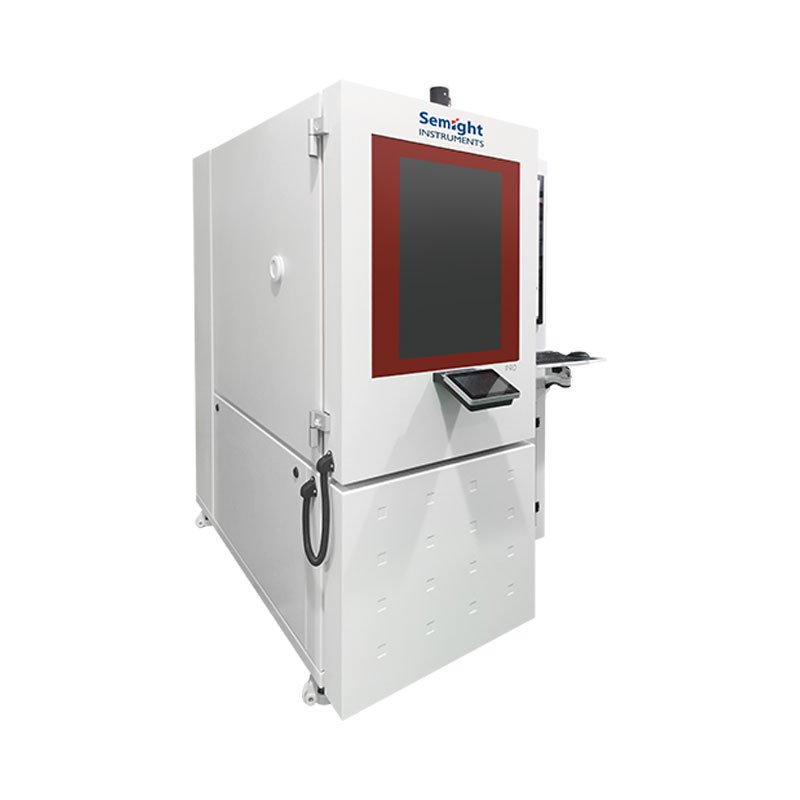

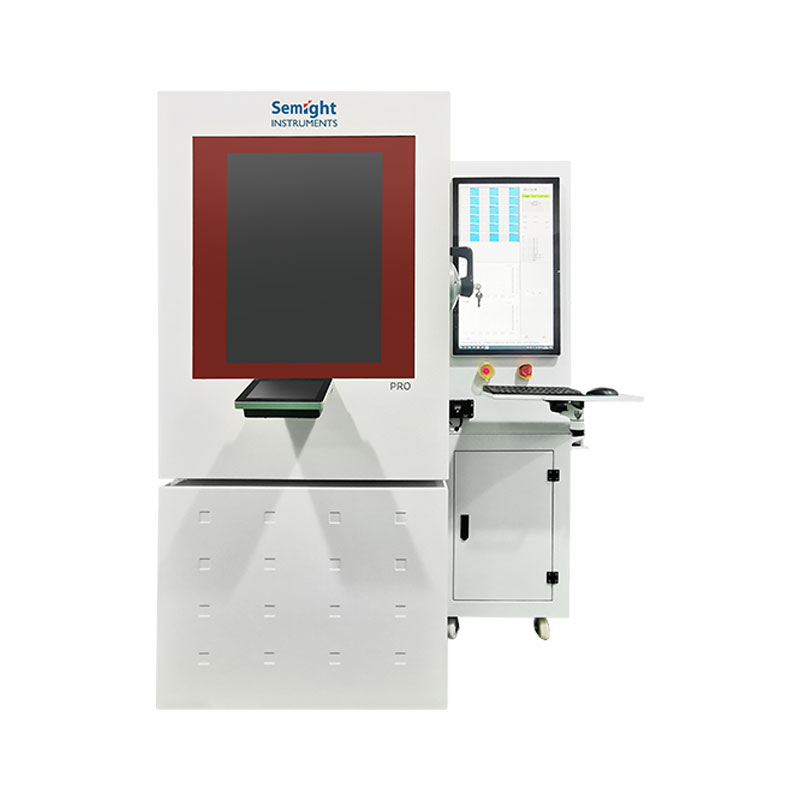

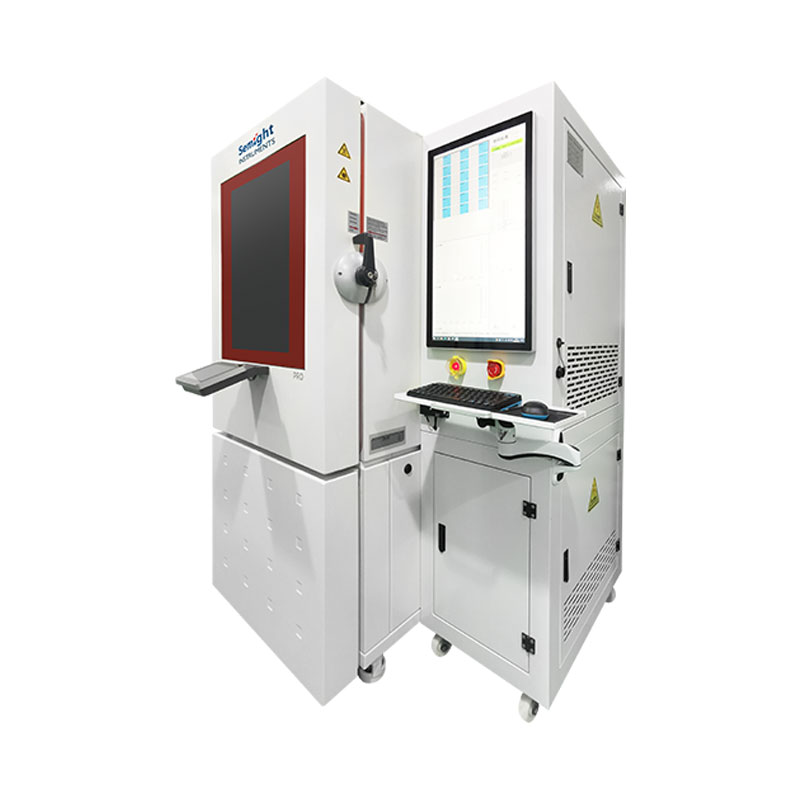

联讯仪器双85可靠性测试系统 EDH3101W应用于不同材料HBT及pHEMT(增强型/耗尽型)器件高温高湿环境下的长时间可靠性试验。EDH3101W双85老化系统提供的Vds/Vce电源由二级驱动板电源提供，Vgs/Vbe老化电压由自制可调系统根据Ids/Ice电流值反馈控制供给。试验过程中系统自动恒定每个试验工位的Ids/Ic电流、Vds/Vce电压，确保每个试验工位自动调整到一致的试验条件状态下，并进行实时调节ds/ce端电流，监控gs/be、ds/ce端的电压、电流，达到可靠性老化筛选的功能。

主要特点

大容量

共支持216颗DIP封装的老化；

监控参数完整

包括监控GS/BE电压电流，DS/CE电压电流；

高温高湿可靠性

恒IDS/ICE控制老化功能；

图形化显示不同监控参数值；

包括温度、GS/BE电压电流，DS/CE电压电流；

支持软件定制开发

可连接客户MES系统和数据库；

防呆功能

支持开门报警，开门断电等；

数据保护

内置UPS电源，有效保护老化过程中异常数据的丢失；

EOS、ESD、EHS

满足EOS、ESD防护及EHS要求。

功能与优势

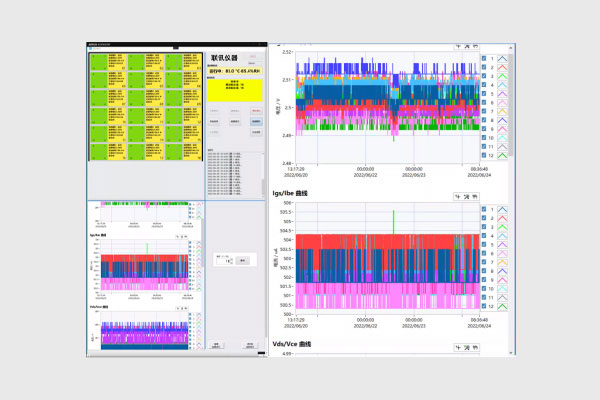

软件界面简约直观


联讯仪器的EDH3101W测试软件平台为可配置性平台，用户界面简约直观。

技术规格

系统功能	外形尺寸（mm）	80020001700+100020001000
	支持夹具类型	标准DIP夹具
	系统支持TO数量	218个
	系统温区	独立两个温区
	SN批量输入	支持夹具上条码识别，批量输入产品SN
	MES系统接口	支持定制开发对接客户的MES系统和数据库
	数据保存	测试原始数据、计算结果、系统运行详细日志的保存
	系统供电	380V
温度控制	温度范围	常温到85℃
	温度升温速度	>3℃/分钟（空载）
	温度升温速度	>1.5℃/分钟（满载）
	温度控制精度	0.1℃
	温度准确性	±1℃
	温度均匀性（空间9点产品位置）	±2℃满载（≤80℃）
电器参数	驱动板类型	每个通道独立操作和控制
	VGS/VBE电压范围	-5V~5V 精度<1%FS
	IGS/IBE电流范围	-2mA~2mA 精度<1%FS
	VDS/VCE电压范围	0~15V 精度<1%FS
	IDS/ICE电流范围	0~100mA 精度<1%FS
	恒IDS/ICE老化功能	自动调节VGS/VBE，使IGS/ICE恒定电流老化
安全保护	正常操作下电	正常
	正常操作上电	正常
	市电掉电	正常
	市电上电	正常
	ESD	使用防ESD材料表面电阻：1×10^5Ω< X＜1×10^9Ω; 摩擦电压：＜100V; Grounding；系统中所有孤立导体必须接地处理，所有仪表必须接地处理，机架必须接地处理，接地电阻<4ohm 鼠标键盘需要防ESD处理
	安全	设备没有尖锐棱角，没有漏电风险
	清洁	系统没有掉屑，掉漆和生锈现象
